SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.4 根据 PCB 传送导轨高度调整料车
223
4.4 根据 PCB 传送导轨高度调整料车
可以轻松快速地将料车调整为以下 PCB 传送导轨高度：
900 mm 4
930 mm （标准高度） 4
950 mm （SMEMA 高度） 4
4
图
4.4 - 1
料车
(1) 运输高度 900、 930 和 950 mm 的孔。
(2) 锁定
(3) 转换料台
(4) 固定安装设备的 M8 孔
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.4 根据 PCB 传送导轨高度调整料车 SC.704.xx 以上软件版本 2011 年 2 月 中文版
224
4.4.1 警告说明
警告 4
只允许 Only ASM Assembly Systems GmbH&Co.KG 工程师或合格人员调整料车的高度。
Æ 始终遵守适用的事故预防规定。
Æ 如您想调整转换料台的高度，请将所有供料器从转换料台上拆下。
4.4.2 工具和设备
调整料车高度时，需要以下工具和设备：
- 支架设备 （部件编号 03015976-xx）
- 用于抬升料车台的升降设备，负荷能力最小为 80 kg
4.4.3 更改料车高度
警告 4
Æ 请将所有供料器组件从转换料台上拆下。
Æ 为了调整高度，将支架设备安装到转换料台上。这样可以防止转换料台被提升或放低时发生
变形。
Æ 使用两颗 M8 x 50 内六角头螺钉将装备协助装置固定到转换料台上。为转换料台 60 和转换料
台 30 提供了两种不同的孔。
Æ 将杠杆设备挂到金属环中。
Æ 拧松固定螺钉并将转换料台抬升到所需位置。
Æ 安装并拧紧固定螺钉。
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.5 将空的料带管调整为元件高度
225
4.5 将空的料带管调整为元件高度

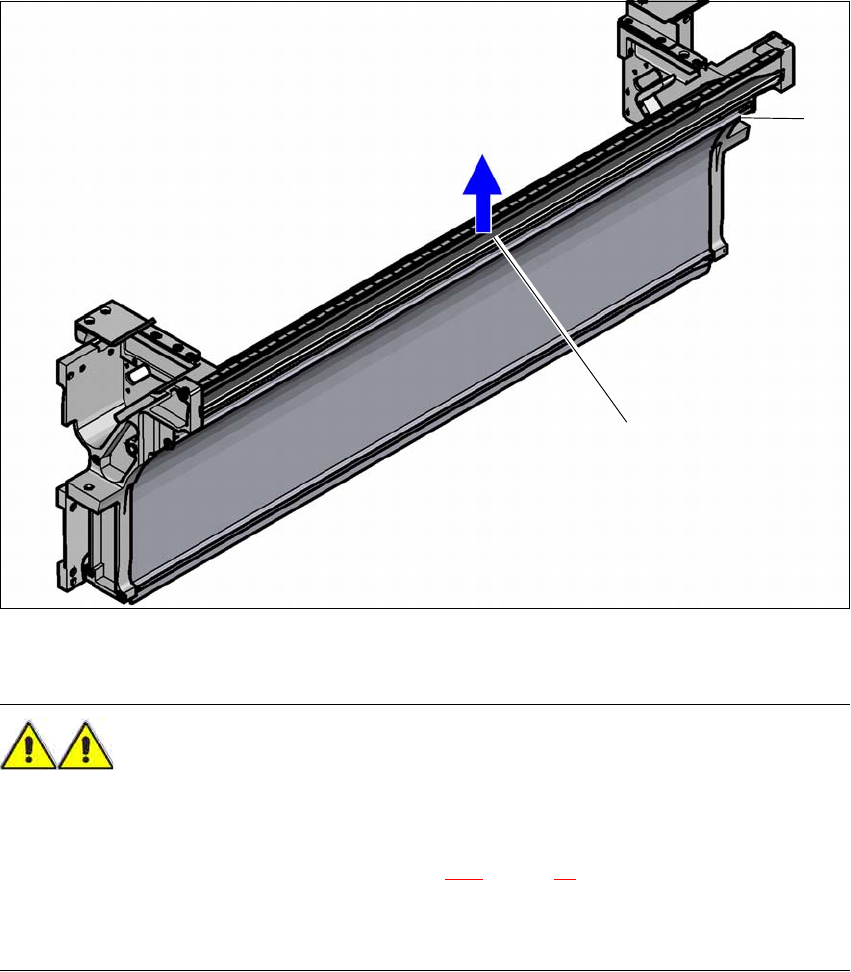

如果使用供料器组件 （供料器组件使用了高 > 12 mm 料带袋的料带）时，则须拆除分隔板 (1)。
4
(1) 料带分隔板 >12 mm，可拆除
(2) 固定螺钉
警告 4
Æ 关闭贴片机主开关，拆除分隔板。
Æ 断开贴片机电源和压缩空气供给。
Æ 锁定贴片机，防止未经授权的重新激活，如第 2.11 节，第 86 页
Æ 等候，直至料带切割器工作压力降到 0 Mpa。
Æ 不要触摸空料带管的内部。
Æ 拧松固定螺钉。
Æ 拉出分隔板。
(1)
(2)
