5.7.1.2 三色指示灯

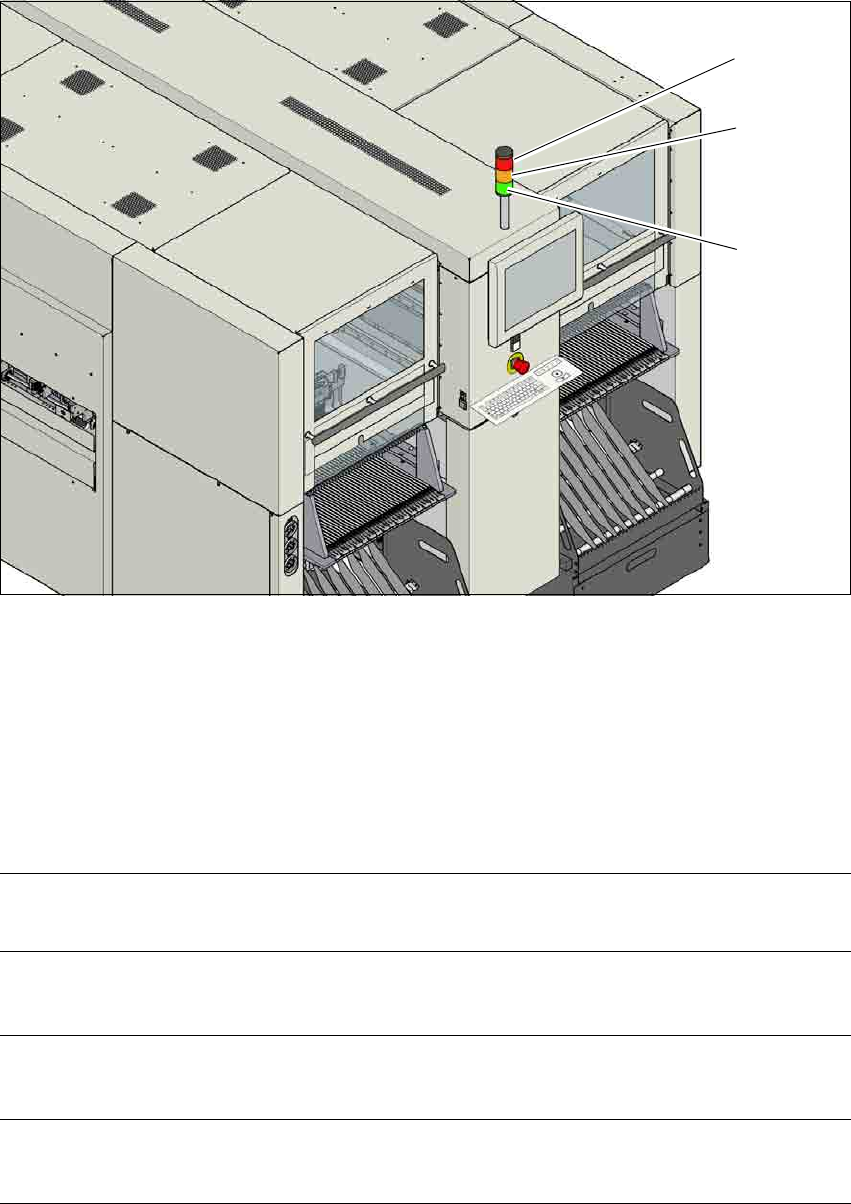

图
5.7 - 2
指示灯的工作状态 （示例为
DX4
）
L1 红色指示灯
L2 黄色指示灯
L3 绿色指示灯
5.7.2 状态显示及其含义
5
(L2)
(L1)
(L3)
含义 贴片机一侧 状态 - 双色
（白 / 绿）
状态 - 三色
（红 / 黄 / 绿）
贴片机正在进行生产 两侧 白色：开
绿色：关
红色：关
黄色：关
绿色：开
贴片机正在等待输入印制电路
板。
两侧 白色：关
绿色： 700 - 700
红色：关
黄色：关
绿色： 500 - 500
已通过 STOP （停止）按钮停
止了贴片机，必须按下 START
（启动）按钮才能继续生产。
两侧 未配置 红色：关
黄色：关
绿色： 500 - 500
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.7 指示灯
253
需要由操作员这些基准点操
作。
两侧 白色：关
绿色： 100 - 100
红色：关
黄色： 500-500
绿色：关
贴片机等待方法，或收到方法
后等待贴片机准备就绪。
两侧 白色：关
绿色： 100 - 100
红色：关
黄色：关
绿色： 500 - 500
贴片机正在准备进行生产 （检
查吸最状态，供料器识别）。
两侧 白色：关
绿色： 100 - 100
红色：关
黄色：关
绿色： 500 - 500
将使用其他拾取位置。 相应一侧 白色： 100 -100
绿色：关
红色：关
黄色：开
绿色：开
需要从输出传送导轨取出印制
电路板 （例如进行检查）。
相应一侧 白色： 500 -500
绿色： 700 -700
红色：关
黄色：关
绿色： 500 - 500
PCB 传送导轨卡住了 （后续的
贴片机在等待印制电路板）。
相应一侧 白色： 500 -500
绿色： 700 -700
红色：关
黄色：关
绿色： 500 - 500
具有相同元件的多个拾取位置
已被禁用，但仍有多个拾取位
置可供使用。
相应一侧 白色： 500 -500
绿色：关
红色：关
黄色：开
绿色：开
至少需要为一个拾取位置进行
安装验证。
相应一侧 白色： 500 -500
绿色：关
红色：关
黄色： 500 - 500
绿色：关
吸嘴安装未完成。 相应一侧 白色： 500 -500
绿色：关
红色：关
黄色：开
绿色
：开
正在使用最后一个可用的拾取
位置，或者没有为该元件留有
拾取位置。 如果仍有其他的元
件可以贴装，贴片机将继续生
产。
相应一侧 白色： 100 -200
绿色：关
红色：关
黄色：开
绿色：开
拾取位置或浸渍组件的续料数
目太低。
相应一侧 白色： 100 -200
绿色：关
红色：关
黄色：开
绿色：开
无法将某个印制电路板移到下
一区域。
相应一侧 白色：开
绿色：关
红色：关
黄色： 500 - 500
绿色：关
无法在输入传送导轨中读取印
制电路板条形码。 操作员必须
手动插入印制电路板。
相应一侧 未配置 红色：关
黄色： 500 - 500
绿色：关
含义 贴片机一侧 状态 - 双色
（白 / 绿）
状态 - 三色
（红 / 黄 / 绿）
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.7 指示灯 SC.704.xx 以上软件版本 版本 02/2011 EN
254
5.7.2.1 基本
5
5.7.2.2 闪烁频率
5
5
5.7.2.3 优先级
5
因为未配置的事件 （如传送导
轨错误），贴片机已自动停止。
尚未配置并且可能导致贴片机
停止运行的事件不在此处考
虑。
两侧 白色：开
绿色：关
红色：关
黄色： 500 - 500
绿色：关
生产已自动停止 （如没有元件
可供拾取）。
相应一侧 白色：开
绿色：关
红色：关
黄色： 500 - 500
绿色：关
贴片机正在执行由操作员发起
的手动基准点。
白色： 100 -1000
绿色： 700 - 700
红色：关
黄色：关
绿色： 500 - 500
由于基准点测量错误 （如印制
电路板、料台、供料器），贴
片机已停止。
两侧 白色：开
绿色：关
红色：关
黄色： 500 - 500
绿色：关
安全回路未关闭。 相应一侧 白色：开
绿色：关
红色：开
黄色：关
绿色：关
含义 贴片机一侧 状态 - 双色
（白 / 绿）
状态 - 三色
（红 / 黄 / 绿）
状态 含义
关 无警报和警告
闪烁 有警告；闪烁频率随着警告类型的改变而改变
开警报
正常闪烁 绿色指示灯：700 毫秒关， 700 毫秒开
白色指示灯：500 毫秒关， 500 毫秒开
短暂闪烁 100 毫秒关， 1000 毫秒开
快速闪烁 100 毫秒关， 200 毫秒开
警告类型 优先级
快速闪烁的定义 最高
