3.11 SIPLACE DX4 上的 DX 料台
SIPLACE DX4 贴片机有四个料台。 这些 DX 料台上的供料器操作方法基本上与 SIPLACE SX4 上
使用的转换料台相同。
3

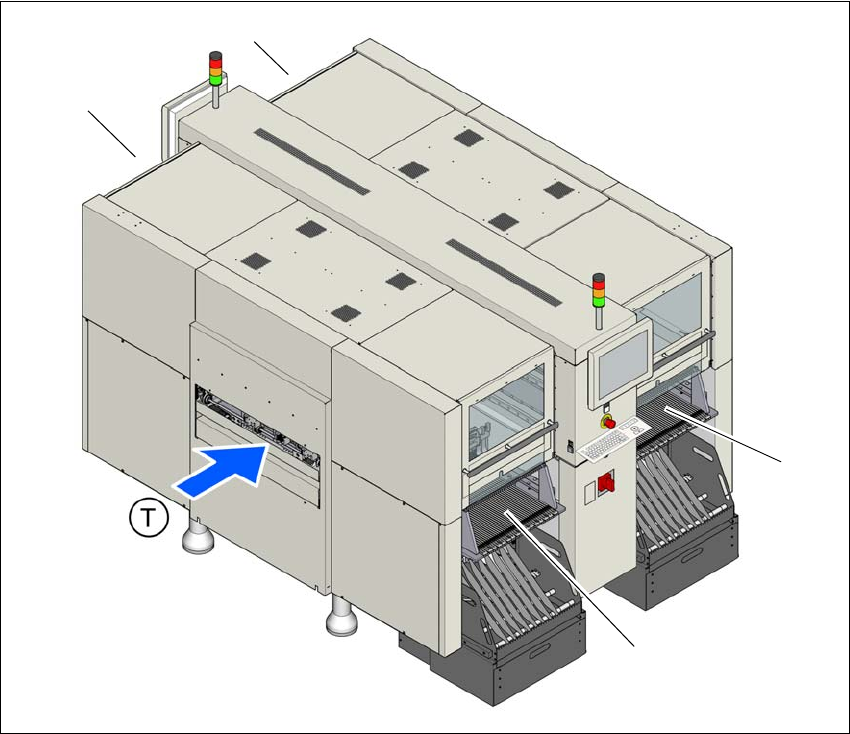

图
3.11 - 1 DX
料台位置，
SIPLACE DX4
(1) 料位 1
(2) 料位 2
(3) 料位 3
(4) 料位 4
(T) PCB 的传送方向
供料器组件可置于奇数编号的料槽上。 只有这些料槽适合贴片机上的电源和数据接口，所以使用
20 个 2x8mm X 供料器组件可实现 40 个 8mm 料槽的完整供料器容量。
(1)
(4)
(2)
(3)
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.11 SIPLACE DX4 上的 DX 料台 SC.704.xx 以上软件版本 2011 年 2 月 中文版
184
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.1 运输与交付时的配置
185
4 安装和试运行
4.1 运输与交付时的配置
4.1.1 运输包装
SIPLACE SX4 4
在欧洲地区之内运输时，贴片机和料车应放在两个木质货盘上装运，并用塑料薄膜包裹。在欧洲
地区之外运输时，贴片机和料车应放在木质板条箱中装运。
SIPLACE DX4 4
在欧洲地区之内，使用木质托盘运输贴片机，并使用塑料薄膜包装。 在欧洲地区之外，贴片机放
在木质板条箱中装运。 料带容器和废料带容器已打包并与其他配件一同装运。
4.1.1.1 运输包装的尺寸
货盘和木质板条箱的尺寸如下表所示：
4
图
4.1 - 1
运输箱
-
尺寸用毫米表示
(A) 叉车插入点
贴片机 （长 x 宽 x 高） 料车
货盘
2790 mm x 2404 mm 2060 mm x 1350 mm
木质板条箱
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
