3 技术数据和组件 用户手册 SIPLACE SX4/DX4 3.6 悬臂系统 SC.704.xx 以上软件版本 2011 年 2 月 中文版 128 3.6.3 Y 轴的结构 3 图 3.6 - 3 Y 轴的设计 （示例为 SX4 ） Y 轴主要由以下主要组件构 成： (1) X 轴 （装有固定和松配轴承）上的 Y 轴线性马达 （主要部分） (2) 永磁体 （ Y 轴线性马达次要部分） (3) 线性距离测 量系统 (4) 导向系统 (…
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.6 悬臂系统
127
3.6.2 X 轴的结构
3

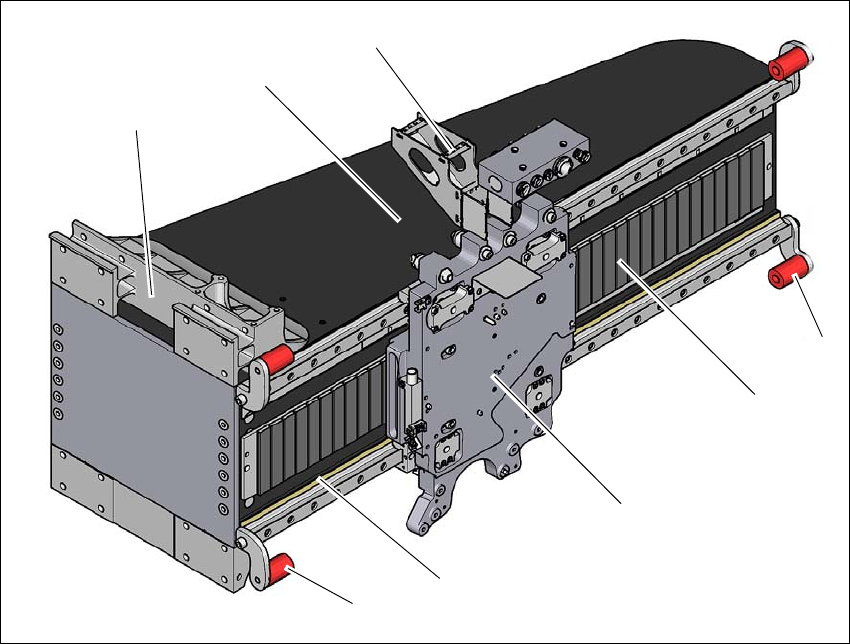

图
3.6 - 2 X
轴的设计
-
贴片头座视图
(1) 带有 X 轴线性马达的贴片头座 （主要部分）
(2) 带有固定轴承的 Y 轴线性马达 （初级部分）
(3) 带永磁体的导向系统 （X 轴线性马达的次要部分）
(4) 结束位置缓冲器 (4x)
(5) 贴片头控制板座
(6) 悬臂
(7) 长度测量系统
悬臂由碳纤维复合物制成。 该技术允许用重量很轻但强度很高的材料制作各种组件。
X 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在悬臂上。主要部分用螺钉固定
在贴片头座上。贴片头座经过设计，可以容纳各种类型的贴片头，这也是 SIPLACE 贴片机内拥
有超凡灵活性的优势之一。
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.6 悬臂系统 SC.704.xx 以上软件版本 2011 年 2 月 中文版
128
3.6.3 Y 轴的结构
3
图
3.6 - 3 Y
轴的设计 （示例为
SX4
）
Y 轴主要由以下主要组件构成：
(1) X 轴 （装有固定和松配轴承）上的 Y 轴线性马达 （主要部分）
(2) 永磁体 （Y 轴线性马达次要部分）
(3) 线性距离测量系统
(4) 导向系统
(1)
(4)
(2)
(3)
(4)
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.7 PCB 传送导轨系统
129
3.7 PCB 传送导轨系统
3.7.1 PCB 单传送导轨 （仅限 DX4）
3.7.1.1 结构
3
图
3.7 - 1 PCB
单传送导轨的设计
(1) 输入传送导轨
(2) 处理传送导轨
(3) 升降台
(4) 输出传送导轨
(5) 传送导轨控制装置 （保护罩下面）
(4)
(1)
(2)
(3)
(5)
