5 使用贴片机 用户手册 SIPLACE SX4/DX4 5.2 控制部件和显示装置 SC.704.xx 以上软件版本 版本 0 2/2011 EN 232 主电源开关 5 主电源开关用于接通、断开贴片机 电源。 警告 即使主电源开关关闭，贴片机内的 某些部件仍带有潜在的致命电 压 5 Stop （停止） 按钮 5 此白色按钮用于停止贴片机的运行 。 Start （启动） 按钮 （绿色） 5 此绿色按钮用于在贴片机电源接通 或故障消除后…
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.2 控制部件和显示装置
231
5.2 控制部件和显示装置
5.2.1 综述
5

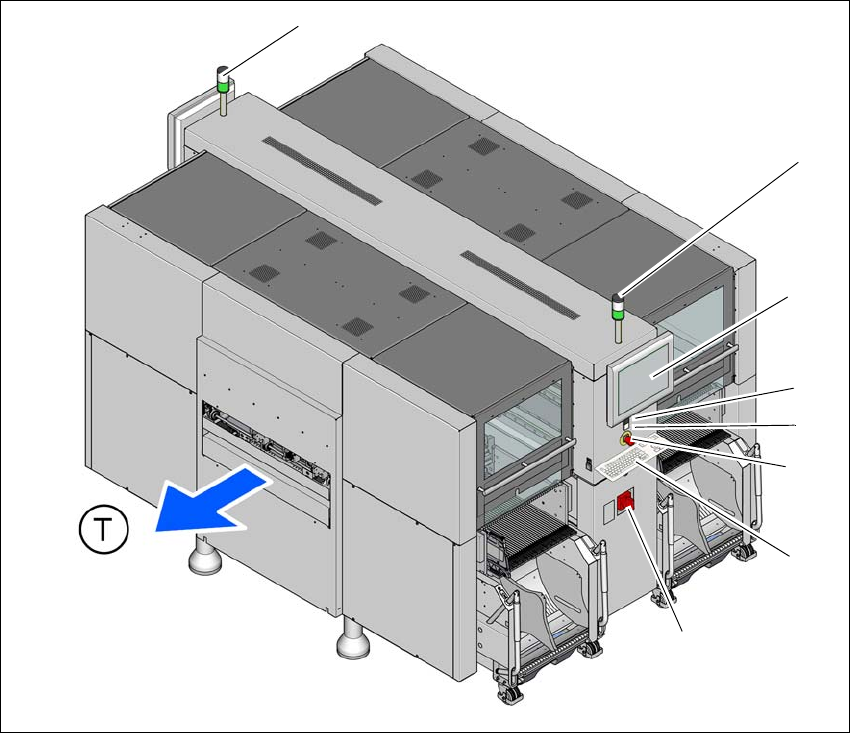

图
5.2 - 1
控制部件和显示装置
（示例为
SX4
）
5.2.2 说明
身高 1.40 m 的人可触摸到所有控制部件。
(1) 主电源开关 (5) Start （启动）按钮 （绿色）
(2) Stop （停止）按钮 （黑色） (6) LCD 触摸屏
(3) EMERGENCY STOP （急停）按钮 (7) 指示灯
(4) 键盘 (T) PCB 传送方向
(1)
(2)
(3)
(5)
(6)
(7)
(7)
(4)
5 使用贴片机 用户手册 SIPLACE SX4/DX4
5.2 控制部件和显示装置 SC.704.xx 以上软件版本 版本 02/2011 EN
232
主电源开关 5
主电源开关用于接通、断开贴片机电源。
警告
即使主电源开关关闭，贴片机内的某些部件仍带有潜在的致命电压 5
Stop （停止）按钮 5
此白色按钮用于停止贴片机的运行。
Start （启动）按钮 （绿色） 5
此绿色按钮用于在贴片机电源接通或故障消除后，启动贴片机。
EMERGENCY STOP （急停）按钮 5
EMERGENCY STOP （急停）按钮在按下时，即被锁定在 ON （开）位置上。此时，悬臂轴、
料车、传送导轨和废料带切割器的电源被断开，而供给贴片头的星形轴的电压减小。旋转按钮，
松开它。
LCD 触摸屏 5
在贴片机的两侧均有一个带接触敏感型表面 （触摸屏）的平板 LCD 屏幕。
键盘 5
键盘位于显示器的下部。
指示灯 - 双色 （白 / 绿） 5
指示灯的颜色顺序为从白到绿这些指示灯用于显示贴片机的工作状态和故障。另请参阅 µ
⁄
5.7¾
⁄
£¨µ
⁄
251 页。
指示灯 - 三色 （红 / 黄 / 绿） 5
指示灯的颜色顺序为红 - 黄 - 绿。这些指示灯用于显示贴片机的工作状态和故障。另请参阅 µ
⁄
5.7¾
⁄
£¨µ
⁄
251 页。
5.2.3 控制部件的人机工程学布局
图 5.2 - 1 ，第 231 页是控制部件位置的总视图。这些控制部件可分成以下各组：
用户手册 SIPLACE SX4/DX4 5 使用贴片机
SC.704.xx 以上软件版本 版本 02/2011 EN 5.2 控制部件和显示装置
233
料位 1 处的操作员面板 5
- LCD 触摸屏
- 带跟踪球的键盘
- Start （启动）按钮
- Stop （停止）按钮
- 主电源开关
料位 2 处的操作员面板 5
- LCD 触摸屏
- 带跟踪球的键盘
- Start （启动）按钮
- Stop （停止）按钮
5.2.3.1 贴片机操作员面板上的控制部件
两个操作员面板具有相同的控制功能。
显示器、键盘、 Start （启动）和 Stop （停止）按钮 5
在贴片机两侧均有一个显示器和一个键盘。
Start （启动）和 Stop （停止）按钮位于键盘的下面。屏幕上的对话有时会提示您使用按钮激活
某个功能。这一特性会使您较容易地激活这些功能并对其进行交互式控制。
主电源开关 5
主电源开关是电源组件的一部分由于主开关仅用于维护和保养工作，且不经常使用，所以才放在
此处。
