3 技术数据和组件 用户手册 SIPLACE SX4/DX4 3.9 SIPLACE SX4/DX4 的 X 供 料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 148 3.9.1.5 SIPLACE X 系列料带供料器组件的设计 下列两图展示了 X 系列料带供料器组 件的设计 （参照 8m m X 料带供料器组件） 。 3 图 3.9 - 1 8 mm X 料带供料器组件 - 前视图 (1) 锁定滚轮 （转换…
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SIPLACE SX4/DX4 的 X 供料器组件
147
3.9.1.4 SIPLACE X 系列料带供料器组件形状
一般情况下，X 系列料带供料器组件长约为 587 mm，高约为 200 mm。填充转换料台的料位的宽
度和数量都将在下表中列出。
3
凸出料带袋顶部边缘的干扰结构的最大高度均为 ≤ 3 mm。由于供料器组件未显示任何向上突出的
盖板并且是固定在转换料台上，所以将贴片头碰撞的风险降到了最低。
料带供料器组件 供料器组件宽度 （mm）
转换料台上需要填充的
供料器组件料位
2x8 mm X 22,6 2
8 mm X 10,8 1
12 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 的 X 供料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版
148
3.9.1.5 SIPLACE X 系列料带供料器组件的设计
下列两图展示了 X 系列料带供料器组件的设计 （参照 8mm X 料带供料器组件）。
3
图
3.9 - 1 8 mm X
料带供料器组件
-
前视图
(1) 锁定滚轮 （转换料台的锁定插销可通过锁定滚轮将供料器组件锁定在末端位置。）
(2) EDIF （能量和数据接口）
(3) “前”对中销
(4) 抬升拾取窗口以便装入和拆除元件料带的控制杆
(5) 拾取窗口
(6) 料带导轨出口
(7) 设置封料带的张力
(8) 封料带摇杆
(9) 封料带包装轮
(10)“后”对中销
(11) 铭牌
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SIPLACE SX4/DX4 的 X 供料器组件
149
3

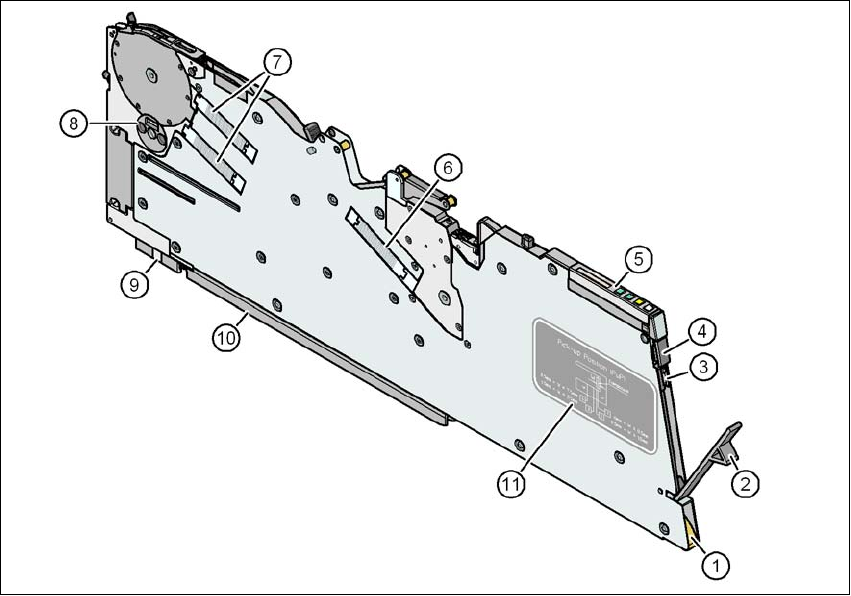

图
3.9 - 2 8 mm X
料带供料器组件
-
后视图
(1) 带料带弹簧的料带导槽入口
(2) 封料带容器上的盖板
(3) 用于切割封料带的集成刀片
(4) 移除柄，已啮合
(5) 操作员面板
(6) 封料带封装设备的驱动马达
(7) 料带传送导轨的驱动马达
(8) 用于拆除元件的旋转阀
(9) 前滑动导块
(10)后滑动导块
(11) 拾取位置的图形显示 （与元件尺寸相关）
