机器参数数据 检查如下 ： 数据检查
机器参数数据检查如下：
数据检查
若基板有分割，矫正 Mark 点时必须矫正第一、与分割的区块的坐标。

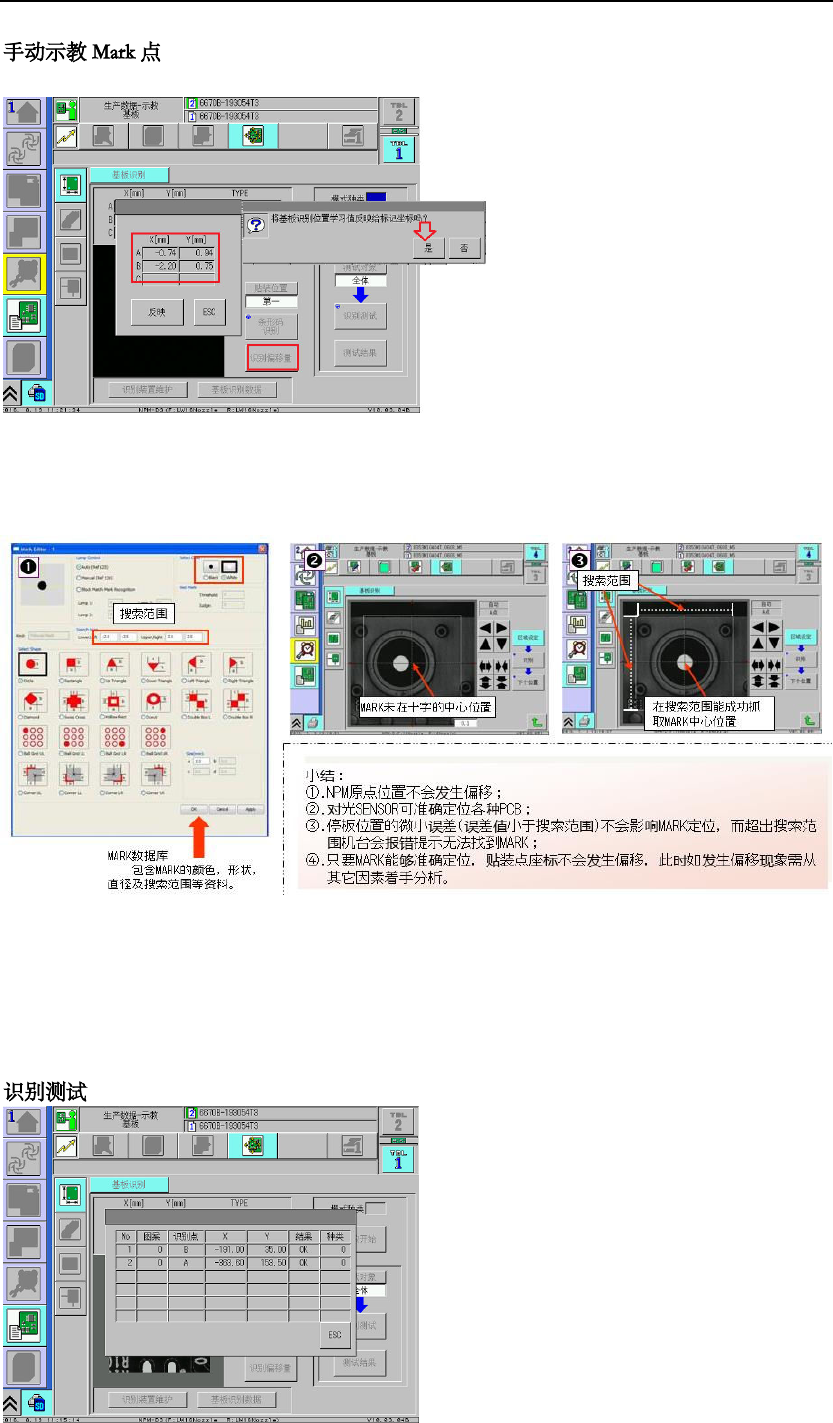

Mark 点重新示教后，坐标会发生变化，提示“如果要改变识别标记坐标，请根据【识别偏
移量】按钮改变”，退出后，点击“识别偏移量”，提示“将识别位置学习值反应到标记坐
标”，点击“是”，这样 Mark 点坐标会自动发生变化。无需再进入“基板识别数据”中手
动调整。
由于 PCB 尺寸差异，毛边，板弯等因素机台的停板位置可能存在一些微小误差如图 2，为此
设备软体中提供了一个 MARK 搜索范围值(业界所有设备均有此功
能)，只要设备在设定范围值以内能够找到符合 MARK DATABASE 中的特征点，就能够准确
的定位 MARK 中心位置，这样就不会因为因为停板位置的微小误差导致贴装
座标发生偏移。
