可使用 MOUNT HEIGHT 治 具对轨道 停板位置 进行校正。 ( 注： 校正前请清理 对光 SENSOR 处的灰尘，防 止异物干扰 校正精度 ) 按 [ 高度计测 ] 。 • 吸头 将会移 动到作业 位置。 将伺服 开关置 于 OFF 。 打开 安全盖 。 安装吸嘴 。 12 吸嘴吸头 ∗ 请 将 230CS 吸嘴安装 在吸 嘴位置 4 上。 8 吸嘴吸头 ∗ 请 将 230C 吸 嘴安装在 吸嘴位 置 3 上。

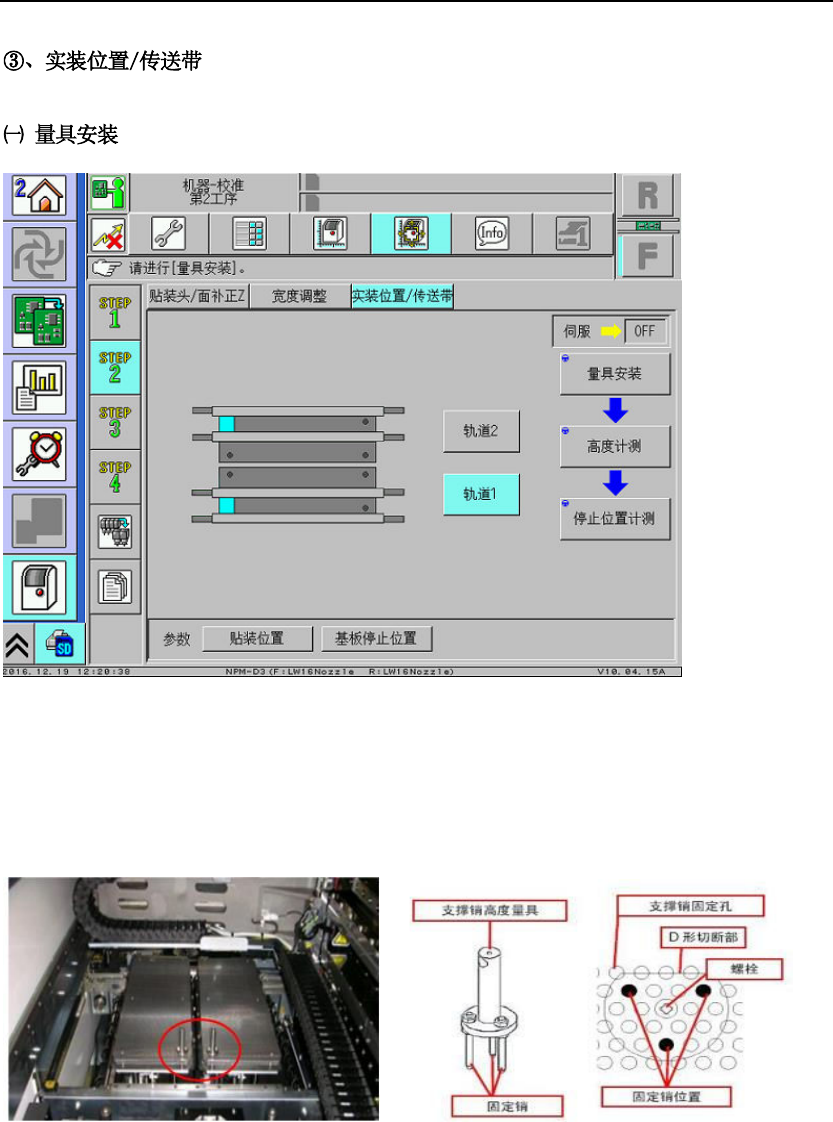

按[量具安装]。• 吸头会移动到退避位置，宽度调整轴会移动到原点，支撑块会上升。
安装支撑销高度量具。
∗ 请安装支承销高度量具。各支撑块基准轨道侧的本机中央部之螺栓应位于量具的中央处。
∗ 按装时，支撑销高度量具的固定销 (3 根) 对于支撑块应位于如左图所示的位置。
∗ 并且，支撑销高度量具的 D 形切割部应在里面。
安装贴装高度示教量具。
∗ 将右侧第一实装位置的贴装高度示教量具的右端对准基板夹具的右端。
将左侧第二实装位置的贴装高度示教量具的左端对准基板夹具的左端
可使用 MOUNT HEIGHT 治具对轨道停板位置进行校正。(注：校正前请清理对光 SENSOR
处的灰尘，防止异物干扰校正精度)
按 [高度计测]。
• 吸头将会移动到作业位置。 将伺服开关置于 OFF。 打开安全盖。 安装吸嘴。
12 吸嘴吸头∗ 请将 230CS 吸嘴安装在吸嘴位置 4 上。
8 吸嘴吸头∗ 请将 230C 吸嘴安装在吸嘴位置 3 上。
2 吸嘴吸头∗ 请将 1003 号吸嘴安装在吸嘴位置 2 上。
12 吸嘴吸头∗ 请将线性照相机量具安装在吸嘴位置 9 上。
8 吸嘴吸头∗ 请将线性照相机量具安装在吸嘴位置 6 上。
2 吸嘴吸头∗ 请将线性照相机量具安装在吸嘴位置 1 上。
观察 HOLDER 角度,如果反掉,点击[是]
