深度解析NPM设备调试、改善思路教材(2)_部分1.pdf - 第245页

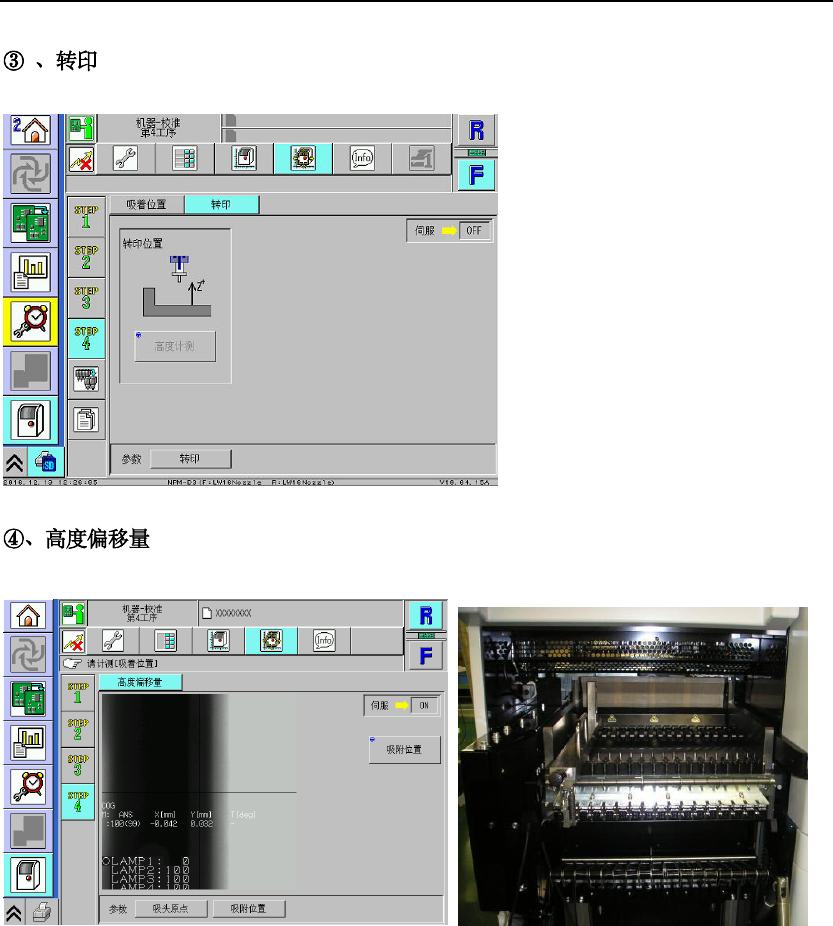

此页面为更换 吸头后的 操作矫正 高度计测 若高度不对， 会报如上 警报。
该操作是 12 吸嘴吸头、8 吸嘴吸头、2 吸嘴吸头通用的。
∗ 在进行校准之前，请将 1, 2, 3, 8, 9, 10, 15, 16, 17 号插槽的供料器取下。
12 吸嘴吸头∗ 请将 230CS 吸嘴安装在吸嘴位置 4 上。
8 吸嘴吸头∗ 请将 230C 吸嘴安装在吸嘴位置 3 上。
2 吸嘴吸头∗ 请将 1003 号吸嘴安装在吸嘴位置 2 上
安装吸着位置高度示教量具。
∗ 请将吸着位置高度示教量具安装在选择的工作台的左侧 2 号插槽上。
∗ 请将吸着位置高度示教量具安装选择的工作台的中央部 9 号插槽上。
∗ 请将吸着位置高度示教量具安装在选择的工作台的右侧 16 号插槽上。
此页面为更换吸头后的操作矫正
高度计测
若高度不对，会报如上警报。
