选择吸嘴位置 。 ∗ 请选择进行 高度计测 的吸嘴位置。 ∗ 在初期画面 上已选择 所有的吸嘴位 置，平 时基 本上也请选择 所有的吸 嘴位置。 但是， 有不使用的吸 嘴位置 时， 请仅选择所需要的吸嘴 位置。 确认是否已正 常结束。 • 每个 吸嘴位 置的显示 在高度计测正 常结束后 ，会从‘ -- ’变 成‘OK ’ 无需使用治具 ，设备直 接在轨道上矫 正。 按 [ 面补正 Z] 。 • 吸头 将会移 动到作业 位置，确认吸 嘴的…
按 [执行]。
• 本机将会进行传送带宽度的自动调整，请搬入面补正量具。按 [确认]。
• 吸头将会移动到退避位置。

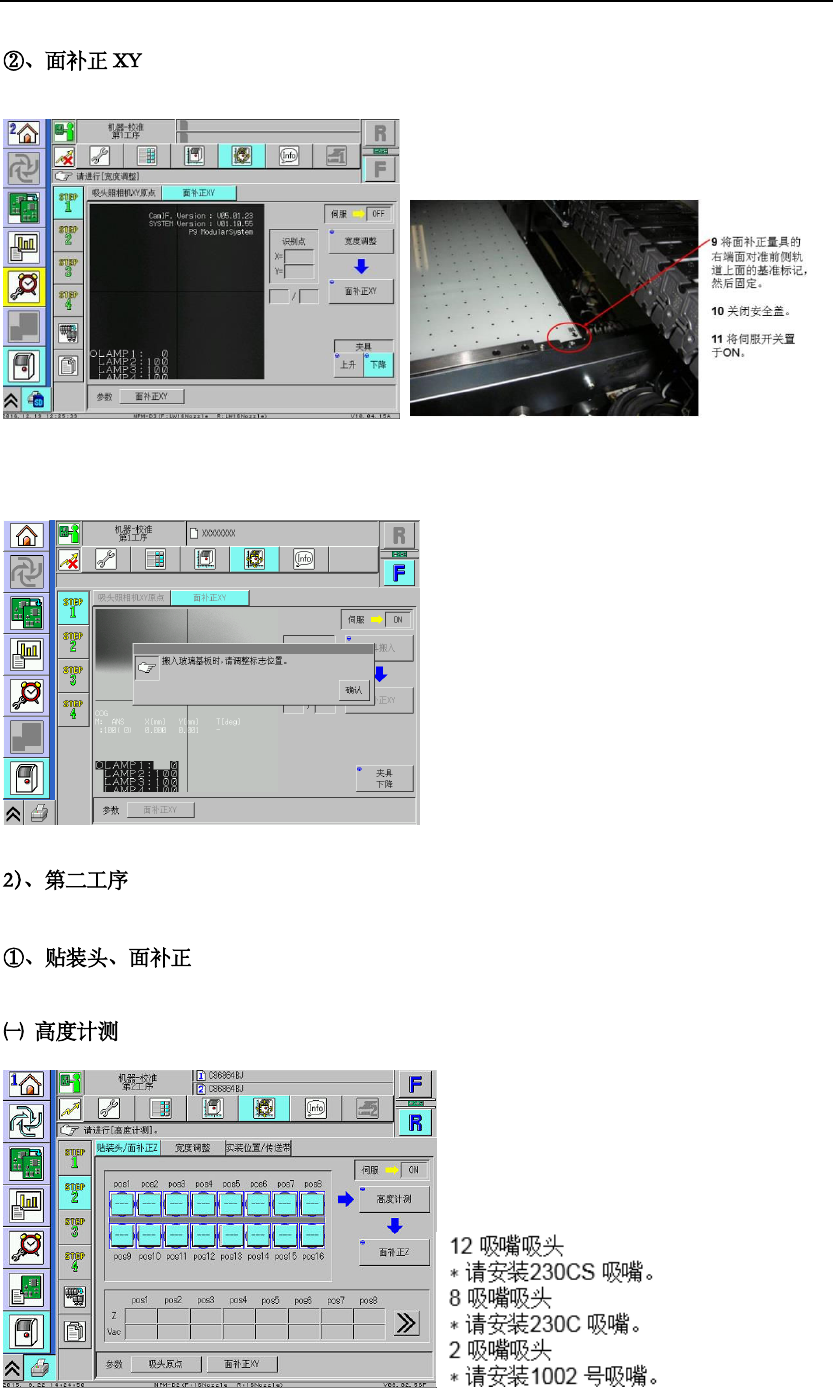

选择吸嘴位置。
∗ 请选择进行高度计测的吸嘴位置。
∗ 在初期画面上已选择所有的吸嘴位置，平时基
本上也请选择所有的吸嘴位置。但是，有不使用的吸嘴位置时，请仅选择所需要的吸嘴位置。
确认是否已正常结束。
• 每个吸嘴位置的显示在高度计测正常结束后，会从‘--’变成‘OK’
无需使用治具，设备直接在轨道上矫正。

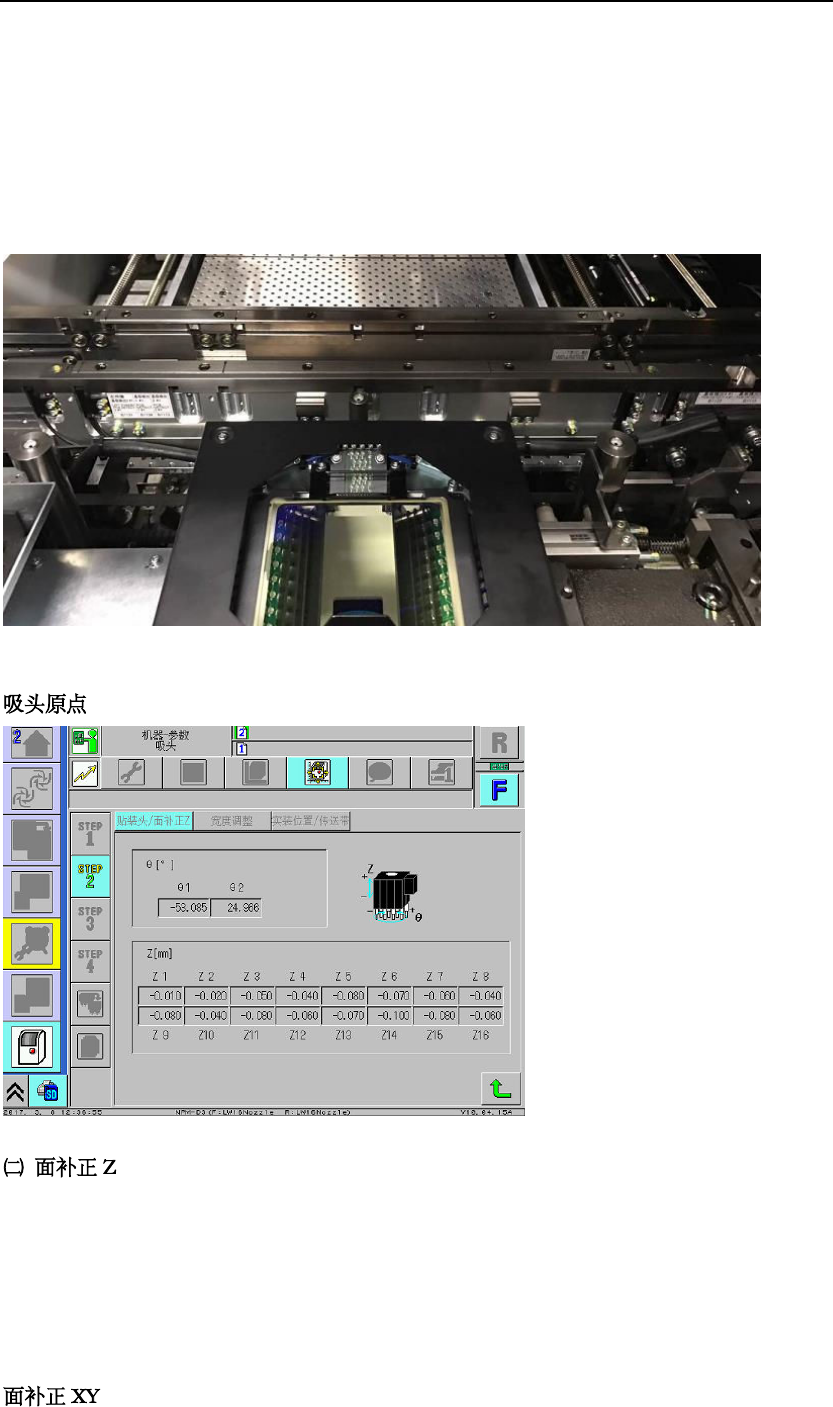

按 [面补正 Z]。
• 吸头将会移动到作业位置，确认吸嘴的安装位置。
12 吸嘴吸头∗ 请使用 230CS 吸嘴。
8 吸嘴吸头∗ 请使用 230C 吸嘴。
2 吸嘴吸头∗ 请使用 1002 号吸嘴。

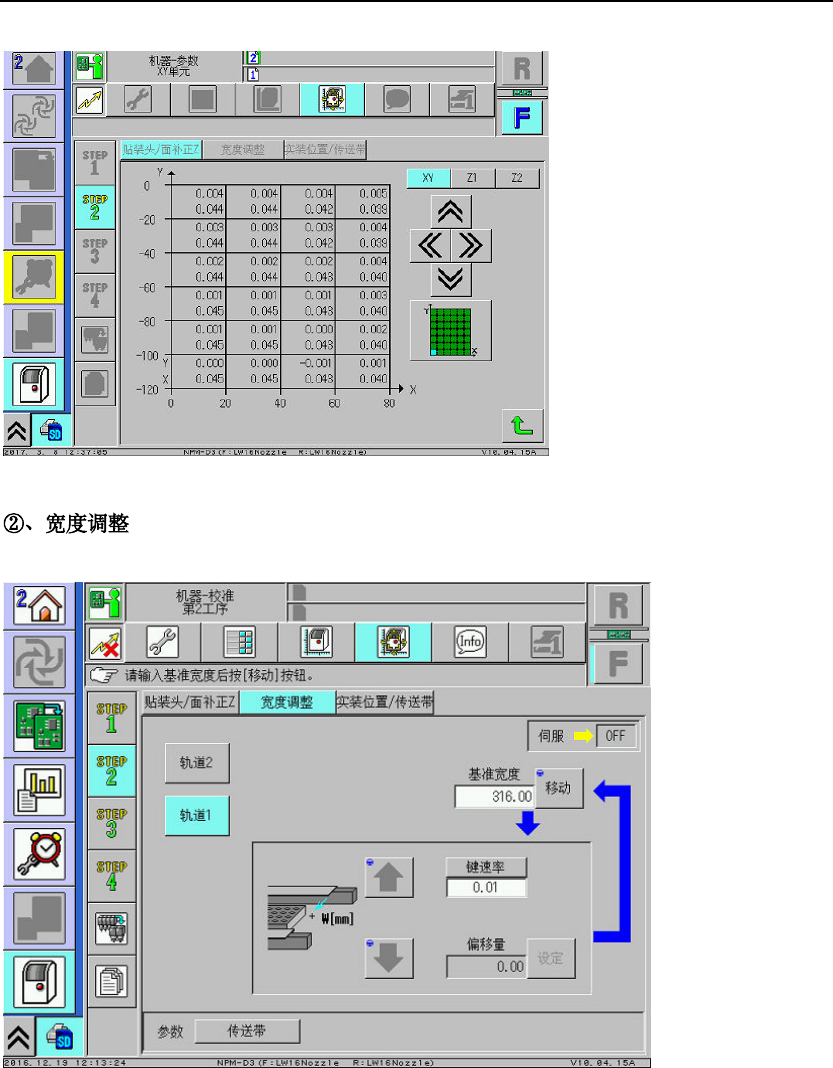

传送带宽度将会移动到基准宽度: 460 mm。
使用游标尺测量传送带宽度。
按 向上箭头 或按向下箭头请将传送带宽度调整到基准宽度 0.5 mm ~0.7 mm。
∗ 按[键速率]，可变更动作量。
0.01 mm → 0.1 mm → 1 mm，反复操作，直到达到上述基准宽度。
