2 吸嘴吸头 ∗ 请 将 1003 号 吸嘴安装 在吸嘴位 置 2 上。 12 吸嘴吸头 ∗ 请 将线 性照相机量 具安装在吸嘴 位 置 9 上。 8 吸嘴吸头 ∗ 请 将线 性照相机量 具安装在吸嘴 位置 6 上 。 2 吸嘴吸头 ∗ 请 将线 性照相机量 具安装在吸嘴 位置 1 上 。 观察 HOLDER 角度 , 如果 反掉 , 点击 [ 是 ]

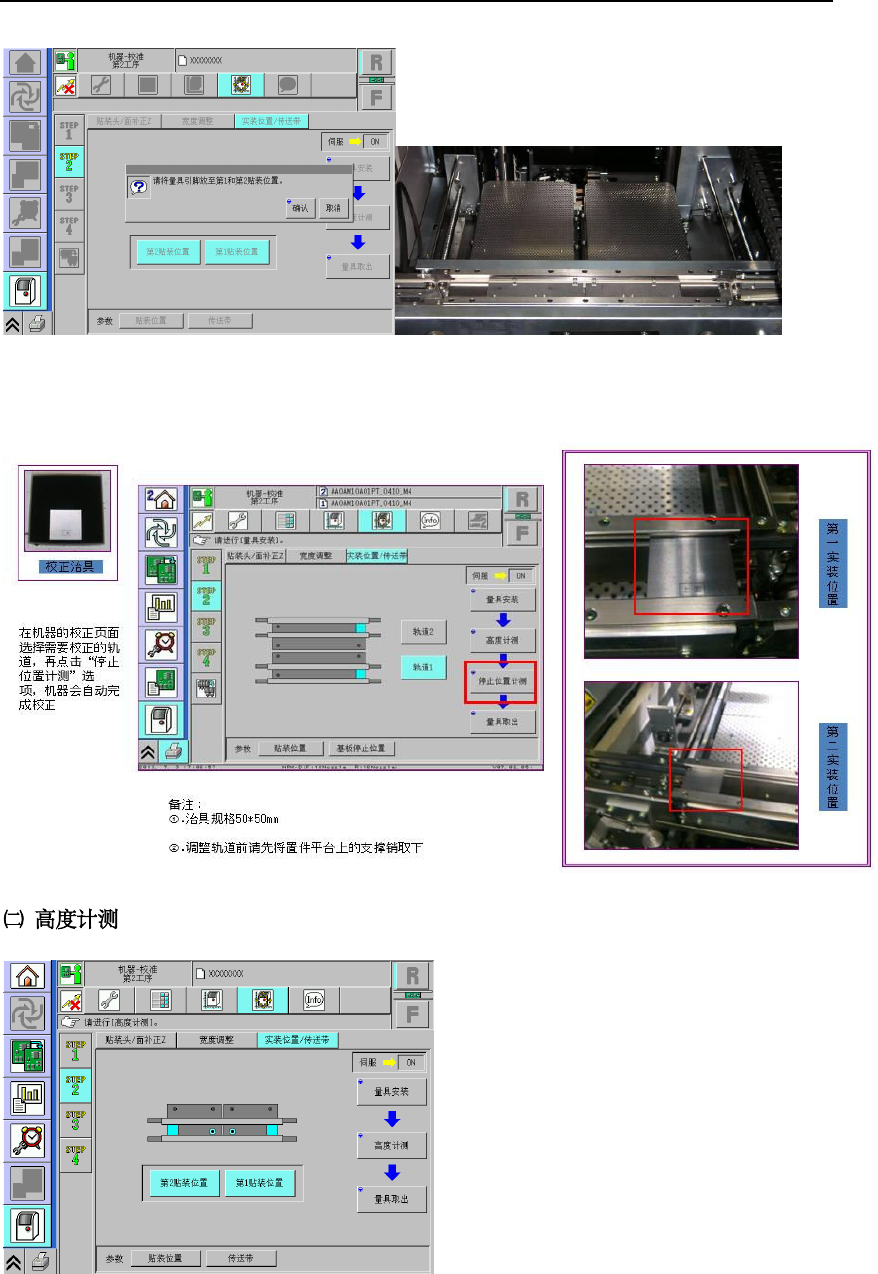

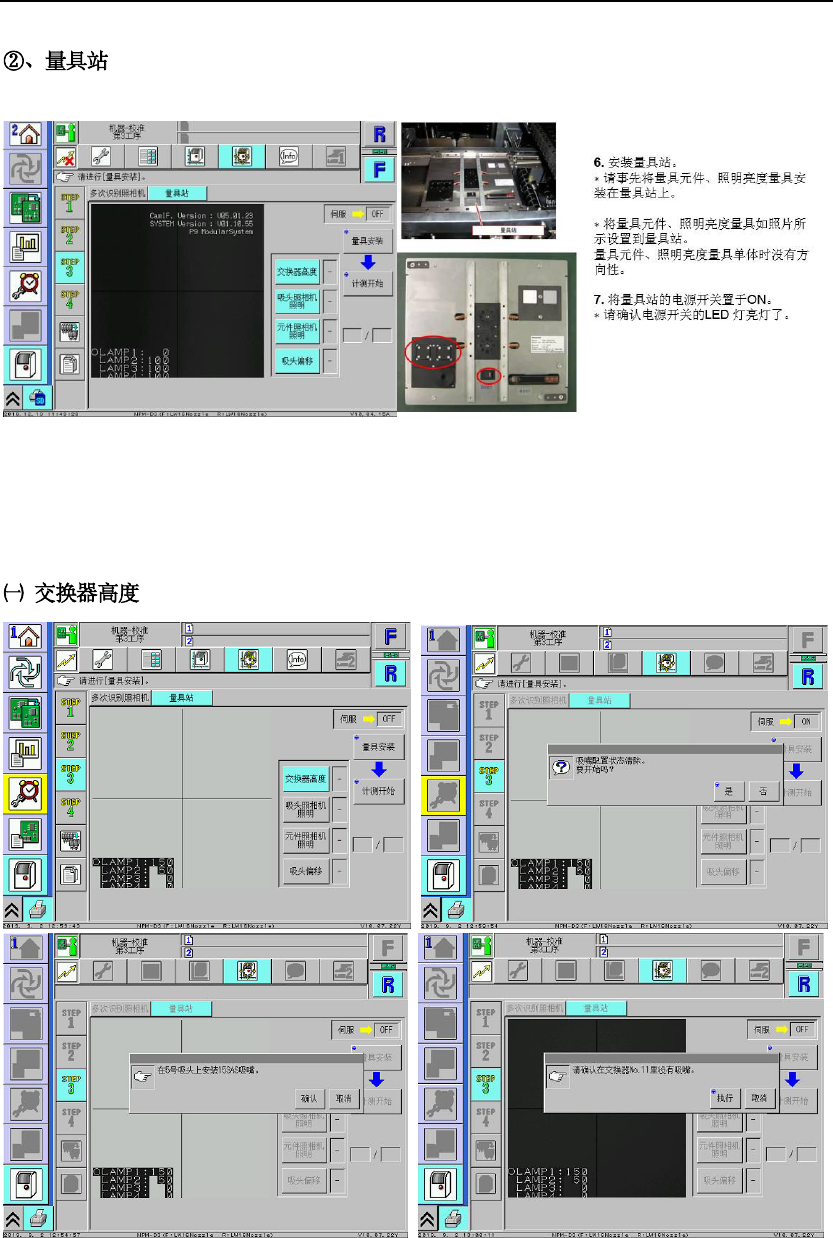

可使用 MOUNT HEIGHT 治具对轨道停板位置进行校正。(注：校正前请清理对光 SENSOR
处的灰尘，防止异物干扰校正精度)
按 [高度计测]。
• 吸头将会移动到作业位置。 将伺服开关置于 OFF。 打开安全盖。 安装吸嘴。
12 吸嘴吸头∗ 请将 230CS 吸嘴安装在吸嘴位置 4 上。
8 吸嘴吸头∗ 请将 230C 吸嘴安装在吸嘴位置 3 上。
2 吸嘴吸头∗ 请将 1003 号吸嘴安装在吸嘴位置 2 上。

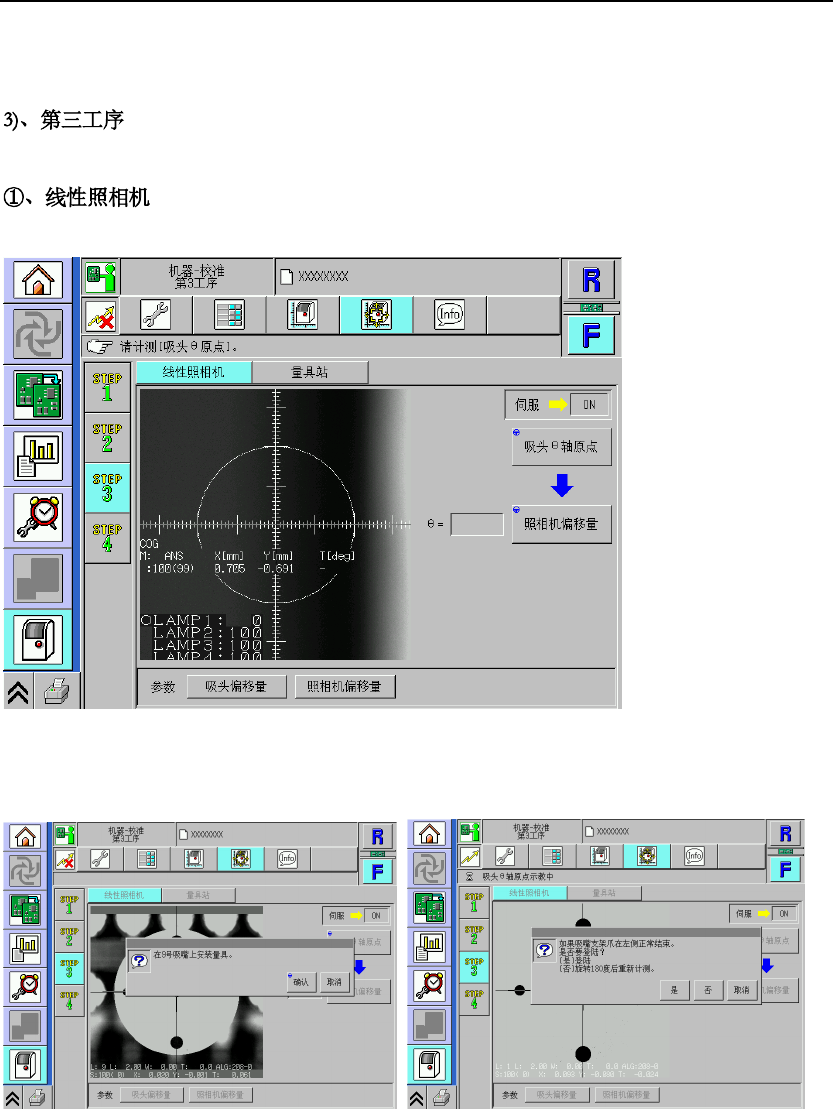

12 吸嘴吸头∗ 请将线性照相机量具安装在吸嘴位置 9 上。
8 吸嘴吸头∗ 请将线性照相机量具安装在吸嘴位置 6 上。
2 吸嘴吸头∗ 请将线性照相机量具安装在吸嘴位置 1 上。
观察 HOLDER 角度,如果反掉,点击[是]
12 吸嘴吸头∗ 请将 153S 吸嘴安装在吸嘴位置 4、7 上。
8 吸嘴吸头∗ 请将 184 号吸嘴安装在吸嘴位置 3、6 上。
2 吸嘴吸头∗ 请将 1003 号吸嘴安装在所有的吸嘴位置上。
• 所选择的项目将会变成淡蓝色显示。(解除选择的项目将会变成灰色显示。)
