深度解析NPM设备调试、改善思路教材(2)_部分1.pdf - 第67页
第一个 X Y 是 贴装头在 吸取的补正， 第二 个原点偏 移量是 Feede r 对 Y 值的供给 补正。好 处 是让吸着位置 相差交大 的料叶做到同 吸，比 如 1 2 3 4 站， 4 站 Y 吸取很偏， 几天 把 Y 的 Feeder 原点多进 一些， 这样 1 2 3 4 就 可以在吸 头同一个位置下 吸取所有 料了 。 自动示教吸取 位置 2 自动示教设定
自动拆卸吸嘴的时候，必须有台车；
可查看跳过的点数
第一个 X Y 是贴装头在吸取的补正，第二个原点偏移量是 Feeder 对 Y 值的供给补正。好处
是让吸着位置相差交大的料叶做到同吸，比如 1 2 3 4 站，4 站 Y 吸取很偏，几天把 Y 的
Feeder 原点多进一些，这样 1 2 3 4 就可以在吸头同一个位置下吸取所有料了。

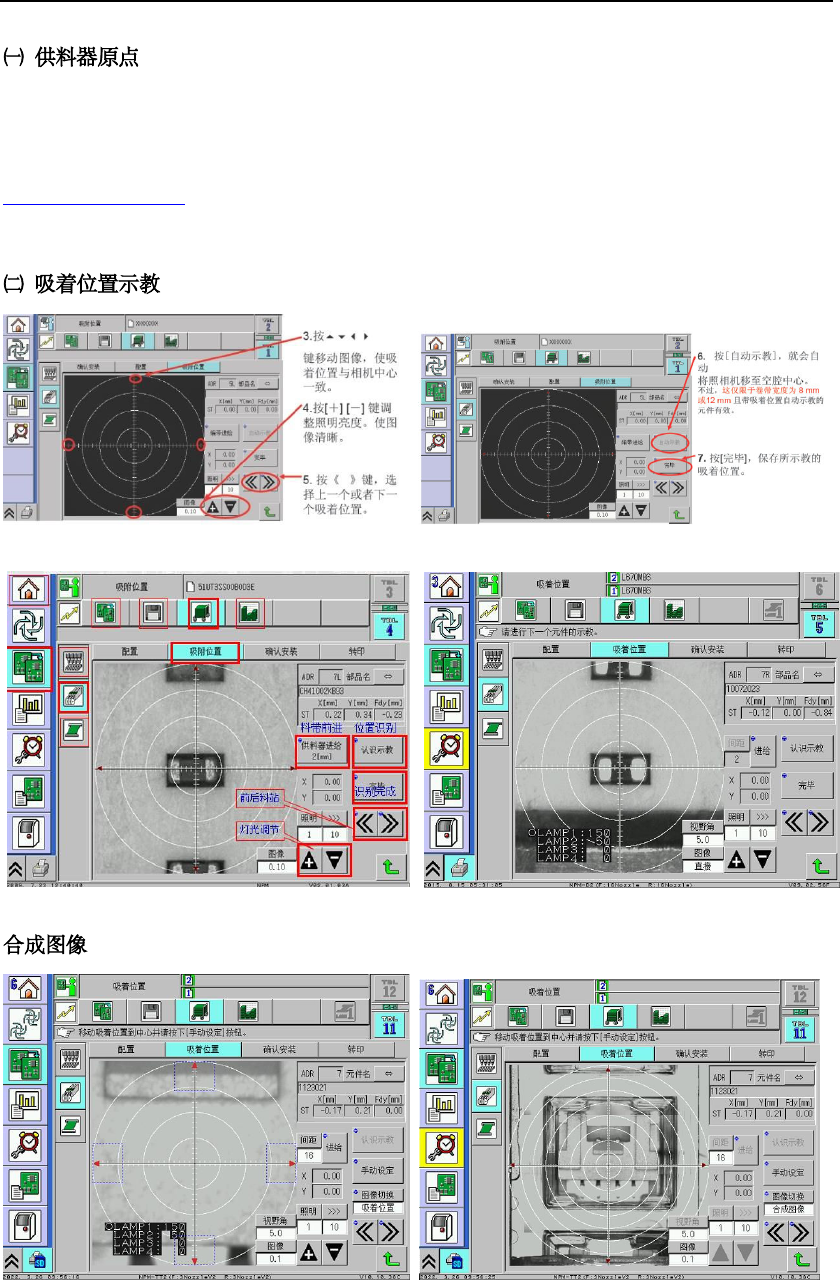

自动示教吸取位置
2
自动示教设定

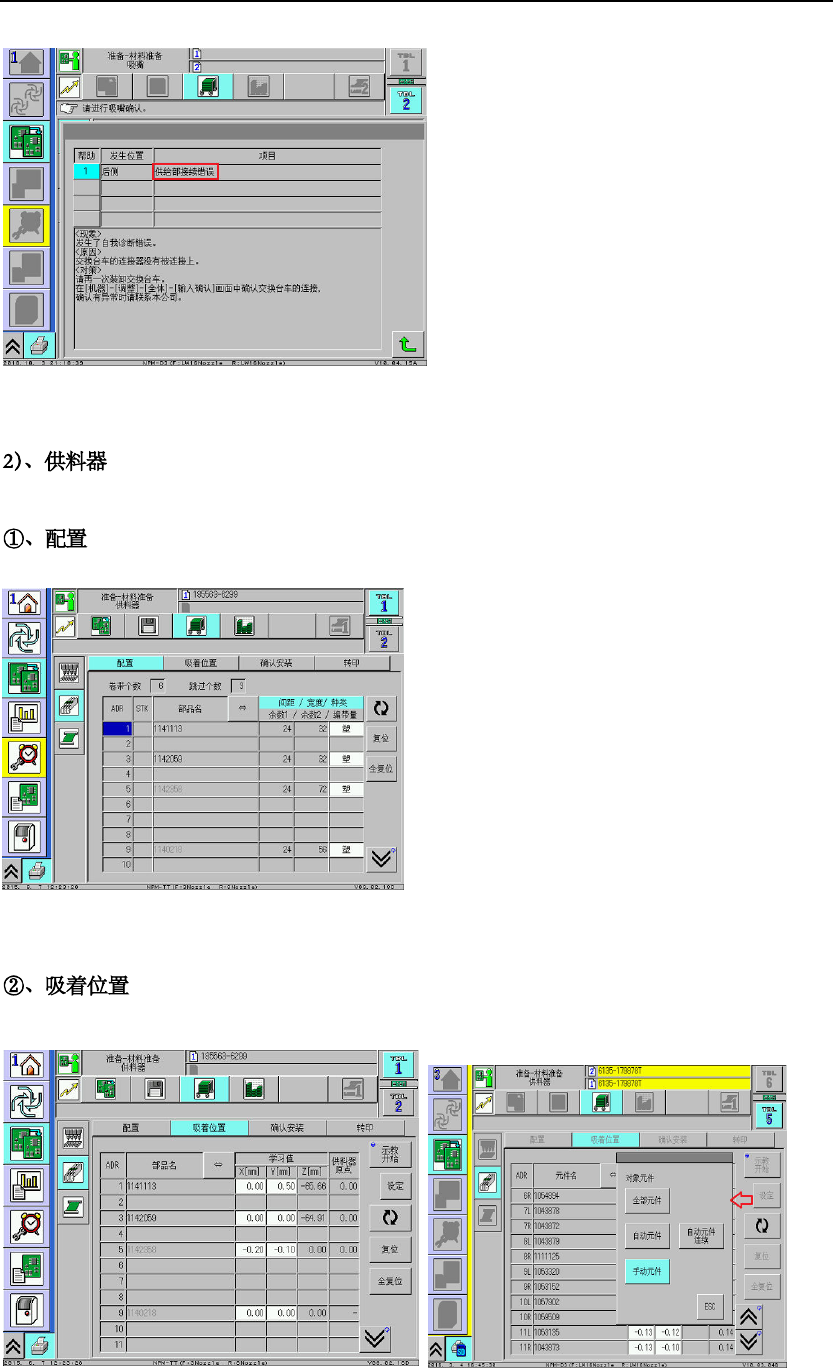

在设备报警的页面，示教吸取位置的时候，可以直接 查看，识别图像。
如有时校正吸取位置时，发现无“图像切换”，则是因为工作台未切换至当前的 Table
如下图，由 R 切换至 F 即可显示。
