第 1 部 基本篇 第 2 章 生产 2-46 （4） 供应装置 生产设备画面中因供应装置不同，画面显示不同。以下举例说明。 ・ 供应装置为送料器时 图2-8-3-2-5 设备状态显示（送料器） ・ 供应装置包括托架（托盘工作站）时 图2-8-3-2-6 设备状态显示（ 托架（托盘工作站） ） ・ 供应装置包括 MTS 时 图2-8-3-2-7 设备状态显示（ MTS ）
第 1 部 基本篇 第 2 章 生产
2-45
（3） Head 信息
图2-8-3-2-4 Head 显示
各显示项目的说明
No 项目 显示
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
1 Head 使用状态
（左 Head: 1～6）
贴片头未使用状态
送料器：显示贴片头吸取的元件的供给装置信息。
吸嘴：显示贴片头正在使用的吸嘴信息。
2
Head 信息
错误：发生错误时显示错误信息。
错误内容为：芯片站立、无元件、激光识别、贴片异常、
异类元件、吸取失败、吸取偏移、元件方向、激光角度、
其他。
显示生产状态。
3 生产状态
同时吸取不成功时，显示“同时吸取失败”。
2
3
1
第 1 部 基本篇 第 2 章 生产
2-46
（4） 供应装置

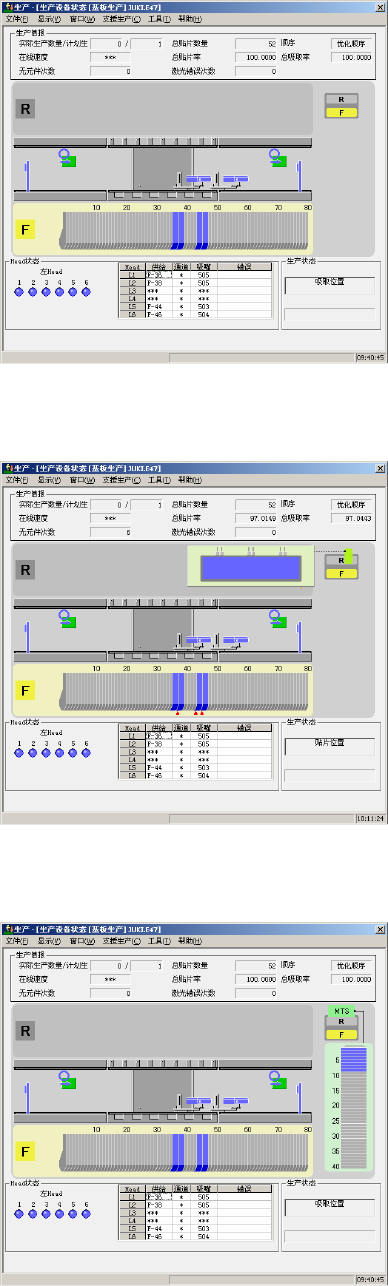

生产设备画面中因供应装置不同，画面显示不同。以下举例说明。
・
供应装置为送料器时
图2-8-3-2-5 设备状态显示（送料器）
・
供应装置包括托架（托盘工作站）时
图2-8-3-2-6 设备状态显示（
托架（托盘工作站））
・
供应装置包括 MTS 时
图2-8-3-2-7 设备状态显示（MTS）
第 1 部 基本篇 第 2 章 生产
2-47
2-8-3-3 暂停
要暂停生产时，请按操作面板的<STOP>开关。
在执行“连续”生产模式时按下<STOP>开关、或执行“步骤”模式，在步骤位置停止时，机器会
进入“暂停”状态。
暂停状态时显示如下画面。
图2-8-3-3-1 暂停状态时的显示
在此状态下按<START>开关，暂停对话框即消失，暂停状态解除。
按下<STOP>开关，则转为生产中断处理。
注意
按下<START>开关，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
