第 1 部 基本篇 第 4 章 制作生产程序
4-114
4-5-2 示教
示教是指一边直接看着贴片位置等的图像一边进行位置调整。
示教分为XY坐标的示教、Z轴示教、标记形状的示教，使用示教按钮或HOD进行操作。
4-5-2-1 面板示教
如果从编辑程序、或显示有示教按钮的对话框执行示教，即显示示教画面。
图
4-5-2-1-1 编辑程序示教 图4-5-2-1-2 其他的示教（例）
图
4-5-2-1-3 摄像机示教画面
＜操作步骤＞
1)使用轨迹球、触摸面板，选择示教位置。
2)按下示教按钮。
3)显示可示教装置的示教画面。
4)选择摄像机时，会在监视器上显示摄像机图像。
请一边看着监视器，一边操作“移动按钮”对准位置。
5)按[ENTER]按钮确认，或按[CANCEL]按钮取消。
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
选择示教(T)／执行(E)，
或按下工具栏中的执行按钮
。
按下示教按钮。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-115
4-5-2-2 摄像机示教
摄像机示教的详细操作，请参见 4-5-2-9 章节。

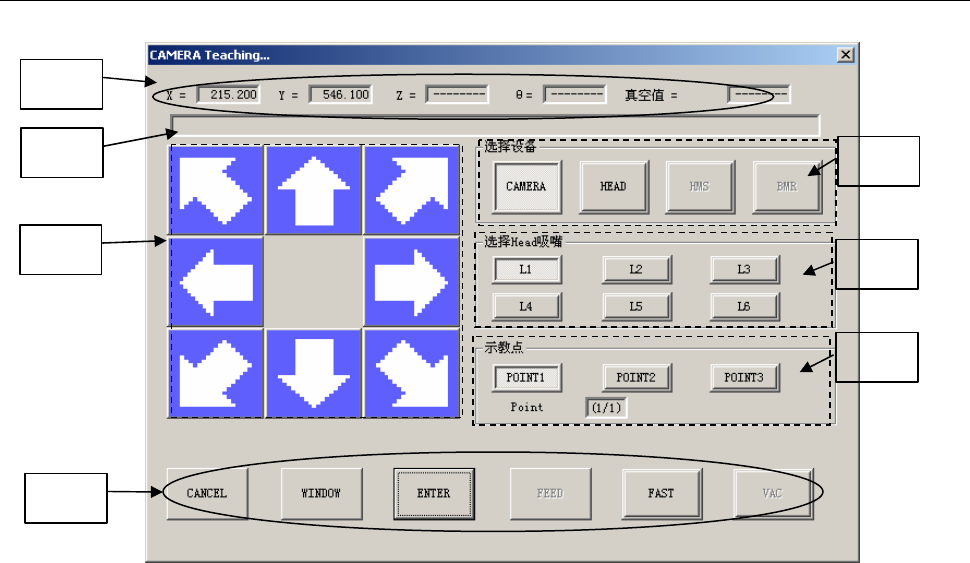

图4-5-2-2-1 摄像机示教
①当前坐标、真空值
显示 XYZθ 轴的当前坐标、真空值。
②信息
显示信息。（例如，「由于有限制，无法移动」等）
③移动按钮
按下要移动方向的按钮，OCC 即向该方向移动。
④选择设备
进行选择设备。
⑤选择 Head 吸嘴
设备为 Head 时，进行 Head 的选择。
⑥示教点
选择示教的点数。详情请参见 4-5-2-1。
⑦［CANCEL］按钮
取消示教模式，退出。
［WINDOW］按钮
进入 WINDOW 示教模式。
［ENTER］按钮
确定示教模式，退出。
［FEED］按钮
对供料器进行一次顶推供料，传送元件。
［FAST］按钮
在选择此按钮的状态下，如果使 XY 轴运动，移动速度会变快。
［VAC］按钮
打开/关闭真空。
但当设备为 Head 时，仅打开/关闭该 Head 的真空。
③
①
②
④
⑤
⑥
⑦
第 1 部 基本篇 第 4 章 制作生产程序
4-116
4-5-2-3 贴片头示教
贴片头示教时，可以选择 XY 轴、Z 轴、
θ
轴的各示教模式。
除此以外，与摄像机示教相同。
贴片头示教的详细操作，请参见 4-5-2-9 章。
(1) XY轴示教
图4-5-2-3-1
XY 轴示教
①移动轴
选择进行示教的模式。
［XY］ ： XY 轴示教模式
［Z］ ： Z 轴示教模式
［Theta］ ： θ 轴示教模式
①
