第 1 部 基本篇 第 4 章 制作生产程序
4-157
3) 连续检测
检测所有指定的元件。
① 设置连续检测条件
从菜单栏选择“机器操作”/“测量”/“连续检测”，显示如下画面。

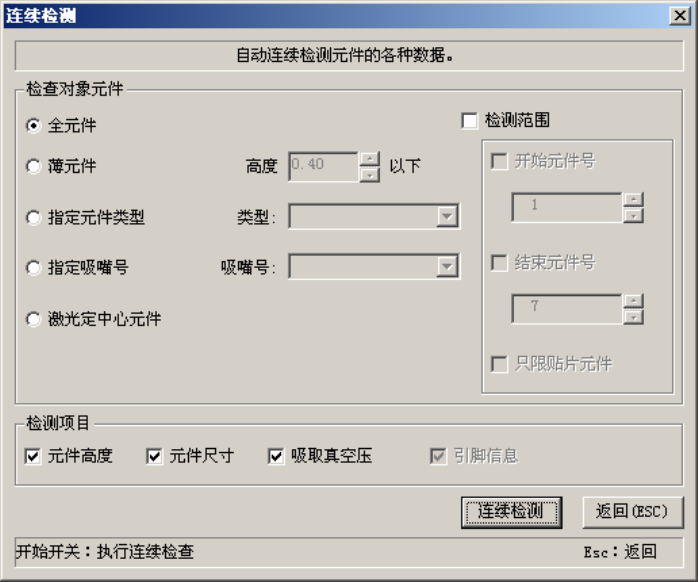

图 4-5-4-2-12 设置连续检测条件
ⅰ 检查对象元件
设置对元件数据中与某一条件一致的元件进行检测。
● 全元件
检测所有的元件数据。
● 薄元件
仅检测元件高度在设定尺寸以下的元件。
● 指定元件类型
仅检测指定的元件类别。
● 指定吸嘴号
仅检测指定要使用吸嘴的元件。
● 激光定中心元件
仅检测进行激光定中心的元件。
● 仅限图像定心元件
不能选择。
ⅱ 检测范围
进一步设置被检元件的条件，锁定为特定编号的元件。
● 开始元件号：选中开始的被检元件数据编号。
● 结束元件号：选中结束检测的被检元件数据编号。
● 只限贴片元件：只选中贴片数据指定的元件数据。
第 1 部 基本篇 第 4 章 制作生产程序
4-158
ⅲ 检测项目
选择需要检测的项目。默认为选择所有可检测的项目。
根据元件种类，可检测的项目也有所不同。
ⅳ 连续检测按钮(<START>开关)
开始连续检测。
ⅴ 返回按钮(ESC键)
返回原来的画面。
ⅵ 询问
开始连续检测后，显示询问，检测后如何处理尺寸在1mm以下的元件。

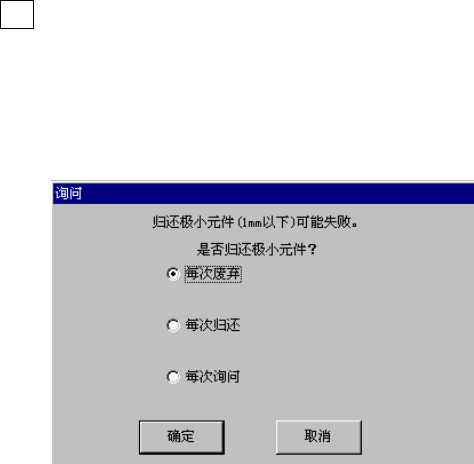

图 4-5-4-2-13 询问元件归还画面
● 每次废弃
元件每次废弃在指定处。
● 每次返回
元件归还原来的位置。
● 每次询问
每次检测结束后如果是1mm以下的元件，则询问如何处理。
第 1 部 基本篇 第 4 章 制作生产程序
4-159
② 正在连续检测的画面
连续检测过程中显示如下画面。
显示连续检测的元件内容及吸取位置，依次显示处理内容。
图 4-5-4-2-14 正在连续检测
ⅰ 进展状况
进度条显示当前的进展情况。
要强行中止检测时，请按下<停止>开关，则显示以下对话框。
请选择是否结束。
图 4-5-4-2-15 询问是否结束检测
