第 2 部 功能详解篇 第 8 章 手动控制 8-18 （4）窗口类型（可在左 1 ～左 6 Head 中选择） 按下按钮，选择测量时的窗口类型。 在控制项目中选择“测量（ONCE） ” 、 “测量（SWEEP） ” 以外项目时，不能设置。 同时检测元件 ：设置的窗口尺寸范围，必须可容纳同时测量多个 Head 的元件。 （这些 Head 的吸嘴旋转中心±7.5mm） 若要测量比该窗口尺寸更大的大型元件，请指定单独测量元件。 单独检测元件…
第 2 部 功能详解篇 第 8 章 手动控制
8-17
灵活 2
根据测量结果，检出元件的左右对称轴，从该轴取
得元件的中心坐标、及角度偏差量，进行贴片校正。
元件尺寸，根据上述计算测量出的角度偏差量，以
实际的元件角度 0°为基础，把测量结果中最大的
幅度判断为 X、Y 。

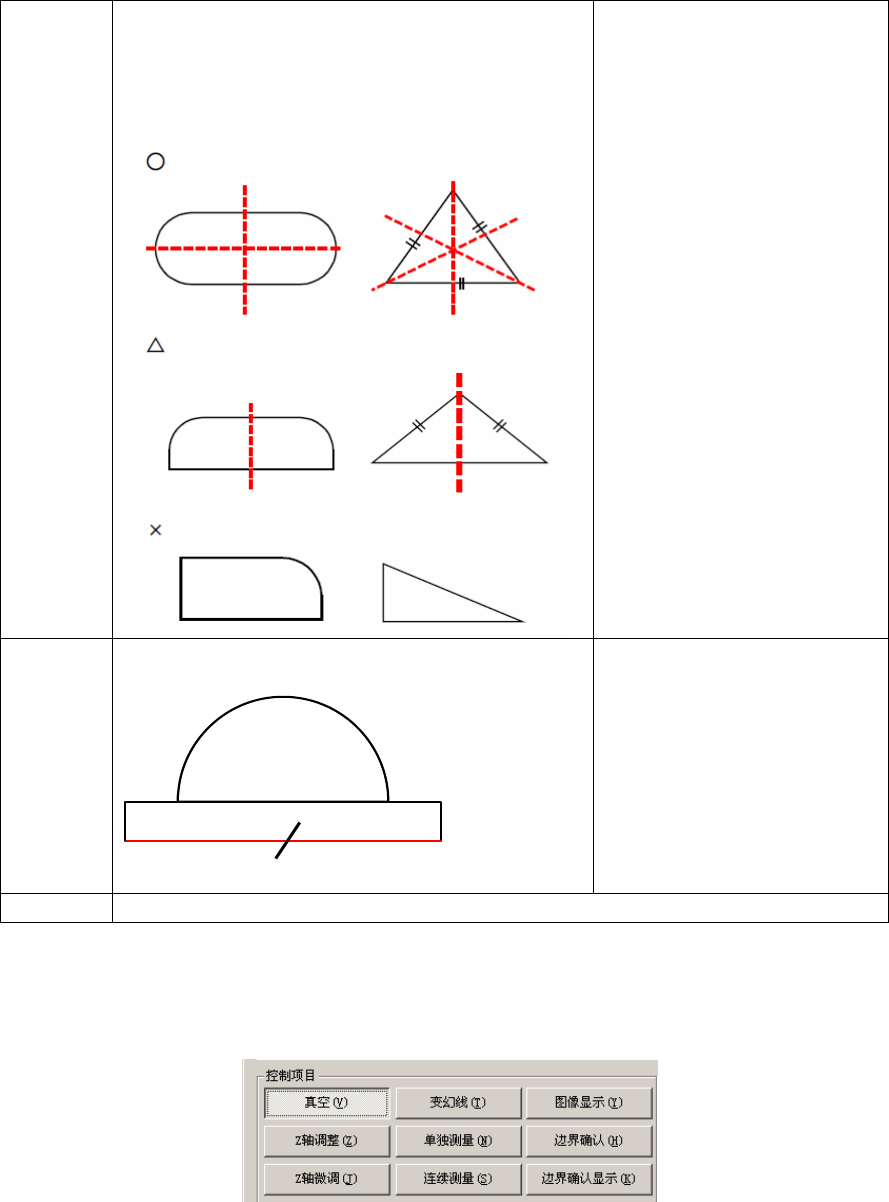

如果元件存在多个对称轴，
因能取得元件的准确的中心
坐标，此形状会非常有效
(例：左图「○」元件)。
对称轴为1 个时，由于无法
取得元件的Y 方向的准确的
中心坐标，有时会发生贴片
偏移(例：左图「△」元件)。
但是，由于此偏移量有再现
性，输入贴片偏移量的方法，
有时也可以使用。
如果元件没有对称性，此形
状无效(例：左图「×」元件)。
灵活 3 用元件的最小幅度附近的数据计算XY的幅度、位
移量。从元件的 X 方向的 1 边的倾斜取得角度。
异形元件
可识别许多异形元件，但如
果元件的上下带有圆形，角
度偏移值会变得不稳定（因为
只用一边取得角度）。
不设置 根据吸取姿势按贴片角度转动并贴片。
（3）控制项目
用按钮选择控制项目。
第 2 部 功能详解篇 第 8 章 手动控制
8-18
（4）窗口类型（可在左 1～左 6 Head 中选择）
按下按钮，选择测量时的窗口类型。
在控制项目中选择“测量（ONCE）”、“测量（SWEEP）”以外项目时，不能设置。
同时检测元件 ：设置的窗口尺寸范围，必须可容纳同时测量多个 Head 的元件。
（这些 Head 的吸嘴旋转中心±7.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独测量元件。
单独检测元件 ：设置的激光测量的窗口尺寸范围，必须可容纳最大尺寸的元件。
指定单独检测元件时，也要使用其他 Head 的测量领域（窗口）。
因此，其他 Head 下降到激光的高度时，有可能造成测量失败。
测量前，务必确认其他 Head 没有降到激光测量的高度。
(5) 控制按钮
用控制按钮来执行控制。
控制项目不同，控制按钮的显示也不同。
在控制结束时，会更新状态显示。
1) 真空
控制所选Head的真空开/关。
选中控制项目的“真空”时，选择“开(O)”按钮、“关(F)”按钮、“开/关(／)”按钮或按
下“F3”键、“F4”键、“F5”键进行控制。
2) Z 轴调整
对所选Head的Z轴坐标进行控制。
吸嘴吸取元件时使用。
选中控制项目的“Z轴调整”时，选择“上(U)”按钮、“下(D)”按钮、“上/下(／)”按钮
或按下“F3”键、“F4”键、“F5”键进行控制。
3) Z 轴微调
对所选Head的Z轴坐标进行控制。
将吸取元件移动到激光测量高度等时使用。
选中控制项目的“Z轴微调”时，选择“上(U)”按钮、“下(D)”按钮、“LA面(／)”按钮或
按下“F3”键、“F4”键、“F5”键进行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-19
4) 变幻线（可以选择左 1～左 6 贴片头）
下列“变幻线图（纹条图）”，是 通 过激光单元测量(SWEEP)取得的数据所显示的元件轮廓图。
变幻线能显示的元件有方形芯片、方形芯片(LED)、圆筒形芯片（MELF）、SOT。
选中控制项目“变幻线”时，可选择“执行(E)”按钮，或按“F3”键进行控制。
图8-4-1-3-3 变幻线显示的对话框
下面具体说明变幻线有关情况。
表8-4-1-3-2 变幻线示例
变幻线和激光高度 说明
激光高度适当。取得的元件形状正确。取得形状后，激
光传感返回 SWEEP 识别结果。
元件上没有激光面，因得不到任何一个边缘数据，无法
描绘变幻线，画面呈黑色。激光传感 SWEEP 失败，返回
信息为无元件错误。
激光高度在元件下面附近时，激光面覆盖不全，有些边
缘数据没有取得，变幻线形状变形，激光传感 SWEEP
识别失败，返回错误信息。
激光高度在元件上面和吸嘴边缘时，同上面情况一样，
有的地方激光面覆盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变幻线显示
出吸嘴尖端的形状。
