第 1 部 基本篇 第 4 章 制作生产程序
4-119
4-5-2-5 BMR示教
安装有 BMR（选购项）时，可使用 BMR 进行 XY 方向的示教。
有关 BMR 示教的详细操作，请参见 4-5-2-9 章。

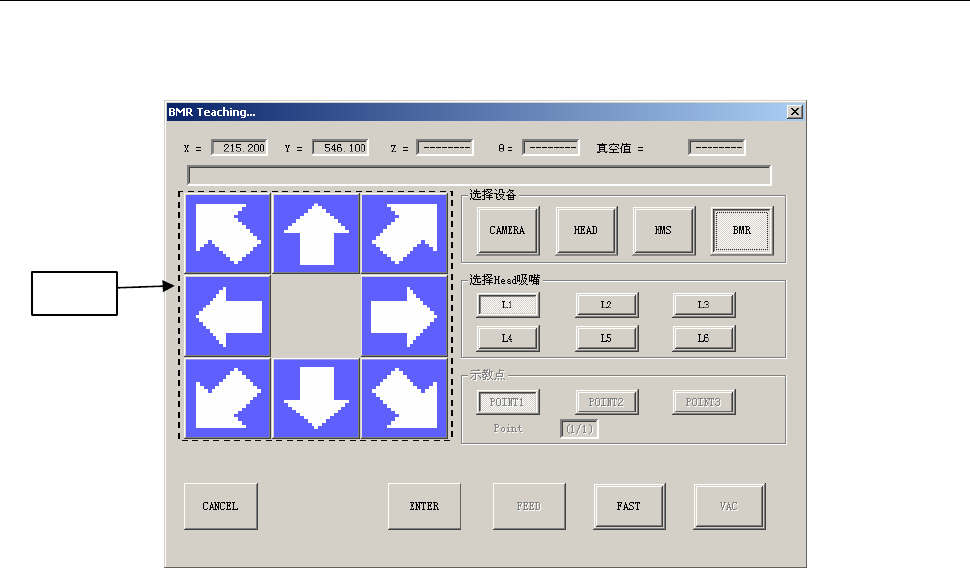

图4-5-2-5-1 BMR 示教
①移动按钮
按下要移动方向的按钮，BMR 即向该方向移动。
①
第 1 部 基本篇 第 4 章 制作生产程序
4-120
4-5-2-6 标记示教
有关标记示教的详细操作，请参见 4-5-2-11 章。

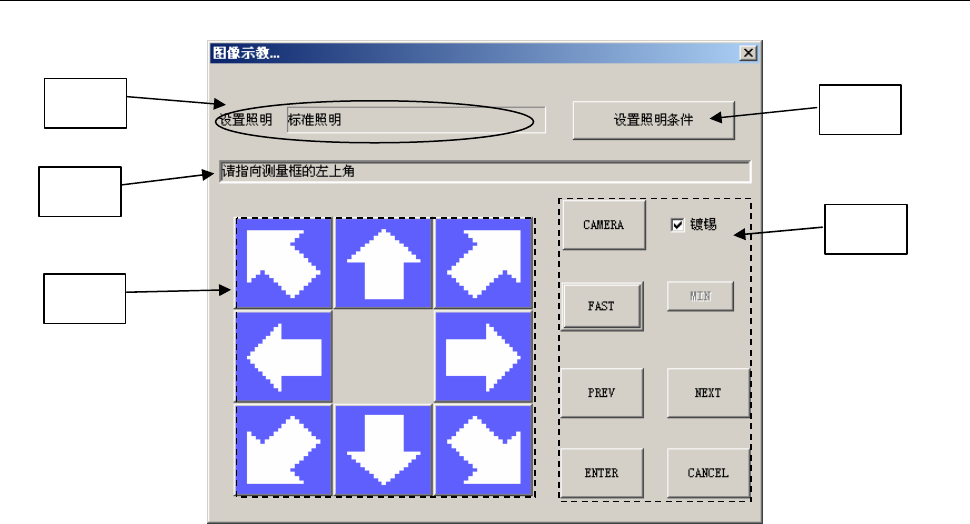

图4-5-2-6-1 标记示教
①设置照明
显示当前设置的照明设置。
②信息
显示信息。（例如：「请指向测量框的左上角」等）
③移动按钮
移动监视器上显示的框。
测量降噪等级时，按上下方向按钮进行设置。
选择标记类型时，按上下方向按钮进行设置。
④设置照明条件按钮
显示照明条件设置对话框，设置照明条件。
⑤［CAMERA］按钮
反转极性（黑白区别）。
［FAST］按钮
在选择此按钮的状态下，按移动按钮时，测量框的移动速度会变快。
［PREV］按钮
在检测框的示教中按下此按钮时，会返回到测量框的示教操作。
［NEXT］按钮
只需要修改示教的测量框时，按此按钮，即进入测量框示教操作。
［CANCEL］按钮
取消标记示教模式，退出。
［ENTER］按钮
在标记示教的各操作中，确定设置。
［焊锡］按钮 (仅 JX-300 LED)
选择是否使用焊锡照明。
机器设置的「镀锡（焊锡）印刷识别」有效时，显示此项。
①
②
③
④
⑤
第 1 部 基本篇 第 4 章 制作生产程序
4-121
4-5-2-7 OCC坏板标记示教
有关 OCC 坏板标记示教的详细操作，请参见 7-5-14 章。
图4-5-2-7-1 OCC 坏板标记示教
①照明信息
显示当前设置的照明设置。
②信息
显示信息。（例如：「请指定检测框」等）
③移动按钮
移动监视器中显示的检测框。
④设置照明条件按钮
显示设置照明条件对话框，设置照明条件。
⑤［FAST］按钮
在选择此按钮的状态下，按下移动按钮时，检测框的移动速度会变快。
［CANCEL］按钮
取消 OCC 坏板标记示教模式，退出。
［ENTER］按钮
在 OCC 坏板标记示教模式的各操作中，确定设置。
①
②
③
④
⑤
