第 1 部基本篇第 4 章制作生产程序 4-1 17 (2) Z轴示教图 4-5-2-3-2 Z 轴示教 ①上下移动按钮按上下移动的方向按钮， Head 即向该方向移动。 (3) θ 轴示教图 4-5-2-3-3 θ 轴示教 ①角度按钮 θ 轴分别向 0°、90°、180°、270°的角度旋转。 ②旋转按钮 θ 轴分别向＋方向、－方向旋转。 ① ① ②

第 1 部基本篇第 4 章制作生产程序

4-116

4-5-2-3 贴片头示教

贴片头示教时，可以选择 XY 轴、Z 轴、

轴的各示教模式。

除此以外，与摄像机示教相同。

贴片头示教的详细操作，请参见 4-5-2-9 章。

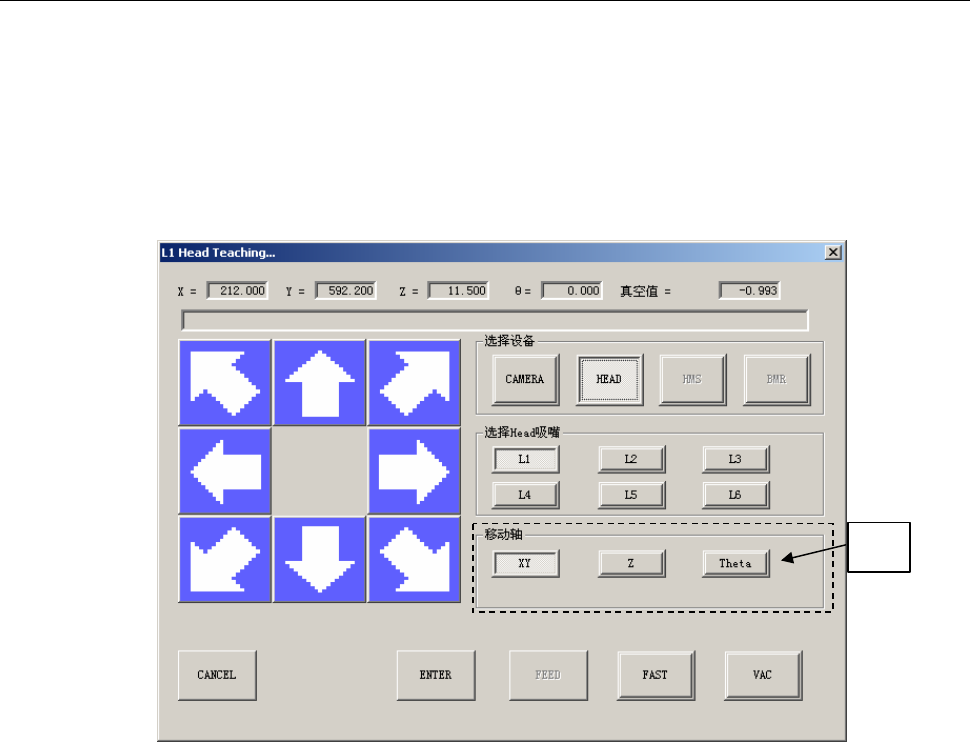

(1) XY轴示教

图4-5-2-3-1

XY 轴示教

①移动轴

选择进行示教的模式。

［XY］： XY 轴示教模式

［Z］： Z 轴示教模式

［Theta］： θ 轴示教模式

①

第 1 部基本篇第 4 章制作生产程序

4-117

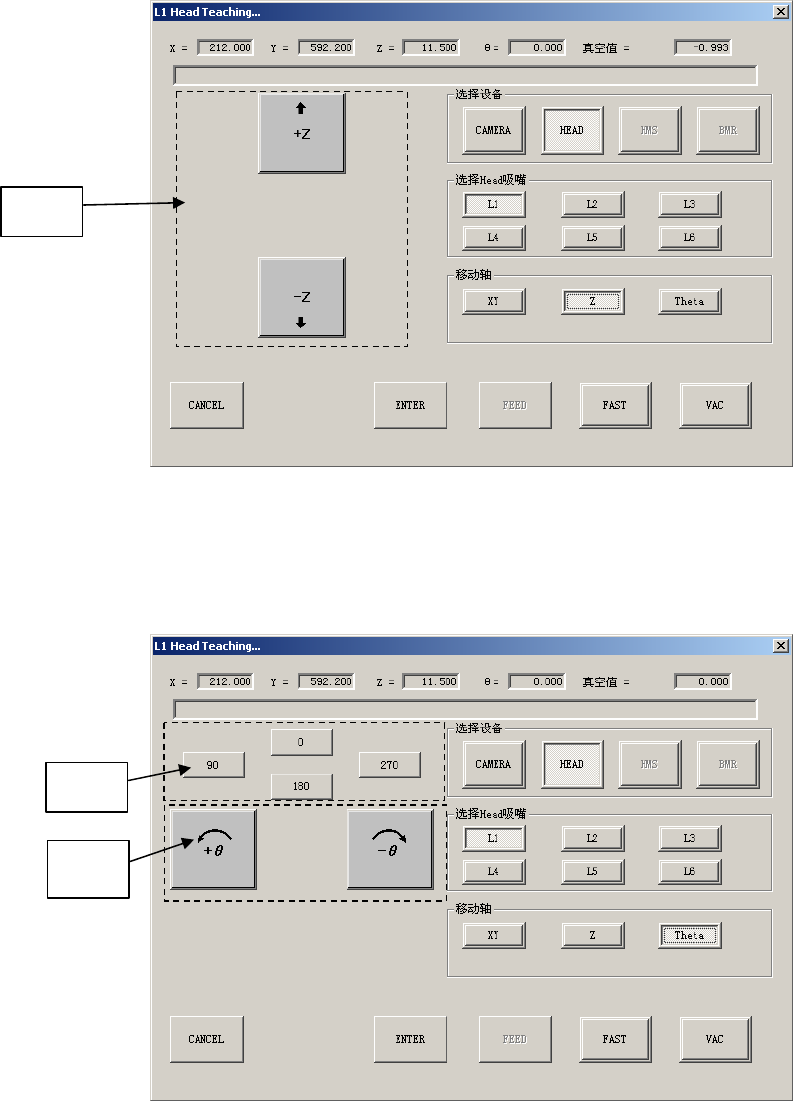

(2) Z轴示教

图4-5-2-3-2 Z

轴示教

①上下移动按钮

按上下移动的方向按钮，Head 即向该方向移动。

(3)

轴示教

图4-5-2-3-3

轴示教

①角度按钮

轴分别向 0°、90°、180°、270°的角度旋转。

②旋转按钮

轴分别向＋方向、－方向旋转。

①

②

第 1 部基本篇第 4 章制作生产程序

4-118

4-5-2-4 HMS示教

安装有 HMS（选购项）时，可使用 HMS 进行高度方向的示教。

有关 HMS 示教的详细操作，请参见 4-5-2-9 章。

图4-5-2-4-1 HMS 示教

①移动按钮

按下要移动方向的按钮，HMS 即向该方向移动。

①
