第 1 部 基本篇 第 4 章 制作生产程序
4-121
4-5-2-7 OCC坏板标记示教
有关 OCC 坏板标记示教的详细操作，请参见 7-5-14 章。

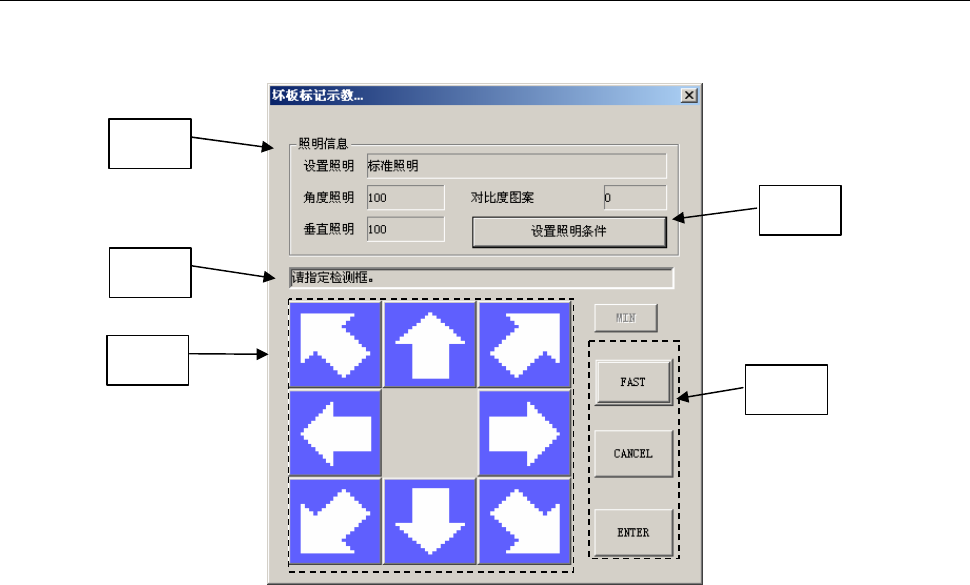

图4-5-2-7-1 OCC 坏板标记示教
①照明信息
显示当前设置的照明设置。
②信息
显示信息。（例如：「请指定检测框」等）
③移动按钮
移动监视器中显示的检测框。
④设置照明条件按钮
显示设置照明条件对话框，设置照明条件。
⑤［FAST］按钮
在选择此按钮的状态下，按下移动按钮时，检测框的移动速度会变快。
［CANCEL］按钮
取消 OCC 坏板标记示教模式，退出。
［ENTER］按钮
在 OCC 坏板标记示教模式的各操作中，确定设置。
①
②
③
④
⑤
第 1 部 基本篇 第 4 章 制作生产程序
4-122

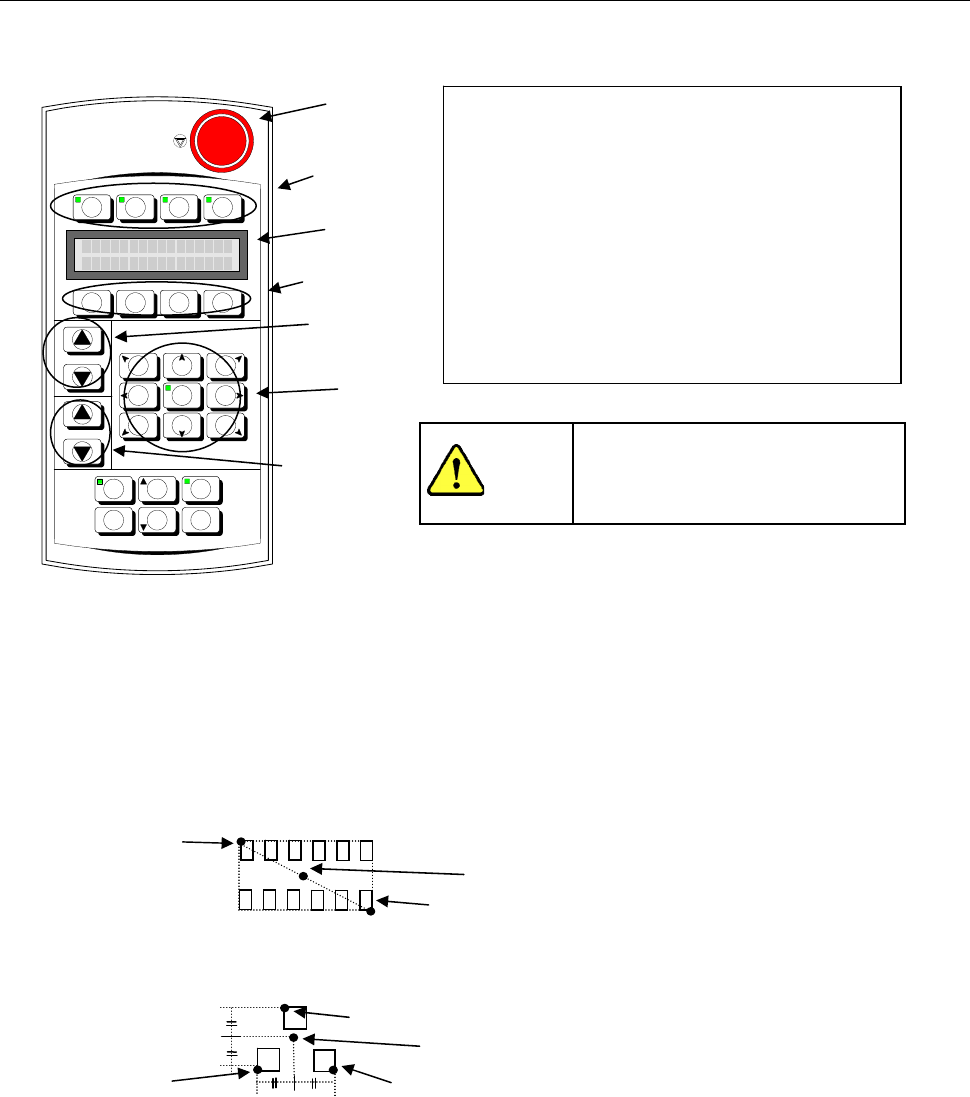

4-5-2-8 HOD（手动操作装置、选购项）的使用方法
使用 HOD。
※ 用“装置选择键”选择“贴片头”后，可选择“No”键和“装置名称键”。
◆ No键：示教Z、θ时选择。
◆ 装置名称键：选择支撑台、坏板标记时使用。
※ 用“装置选择键”选择摄像机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。
通常使用 1POINT 进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 3POINT：指定3点，可将X坐标、Y坐标中的最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方
形框。操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。
接着调整右边和下边的位置，然后按下ENTER键。
最后再按下ENTER键进行确定。
<操作步骤>
① 使用轨迹球，选择示教位置。
② 按下“装置选择键”，选择要示教的装置。
③ 在 LCD 上显示子装置。按“功能键”，选择子
装置(贴片头时、为 L1 贴片头等)。
④ 选择摄象机时，图像监视器上会显示摄象机
的图像。请一边看着监视器，一边操作“移动
键”，调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
紧急停止
LCD
装置选择键
移动键
No.键
装置名键
※在不能完全进入监视器
的大元件(6mm 以上)的
示教时使用。
第1点
第2点
中央的坐标
第1点
第3点
第2点
中央的坐标
功能键
为了避免人身伤害，在进行 HOD
操作过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-123
4-5-2-9 坐标的示教
（1） 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
1） 将光标移动到想要示教的数据位置上。
图4-5-2-9-1 坐标示教(1)
※ 如果是 XY 轴示教，只要在 X、Y 其中 1 个位置进行示教，则 X、Y 轴两个坐标都可自动输入。
2） 用示教按钮或 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先输入有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
为了避免人身伤害，在操作 HOD 过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
注意
示教 BOC 标记
