Module Function
6.11.3. Vibration stick feeder
다단 Vibration Stick Feeder 는 Stick으로 공급되는 SOP, SOJ, PLCC 등의 부품을
Vibrator 의 진동에 의해 경사진 Stick을 따라 직진 이송시키는 장치입니다. Stick을
가로로 정렬시켜 부품을 공급하며, 레인 수는 4개까지 가능합니다.
그림
6.22 Vibration stick feeder
6-30
Samsung Component Placer SM411/411N Introduction
6.12. 공압부
공압은 일반적으로 0.45 ~ 0.55 MPa까지 설정하여 사용하며 장비의 후면 하단의 Air
Filter를 통해 공급됩니다.
공급된 에어는 Feeder Base에 설치된 SM피더와 ANC를 동작시키는데 사용되고,
Head의 진공발생을 위해 사용되며, 컨베이어의 각 Stopper 및 Backup Table들을 동
작시키는데 사용됩니다 .

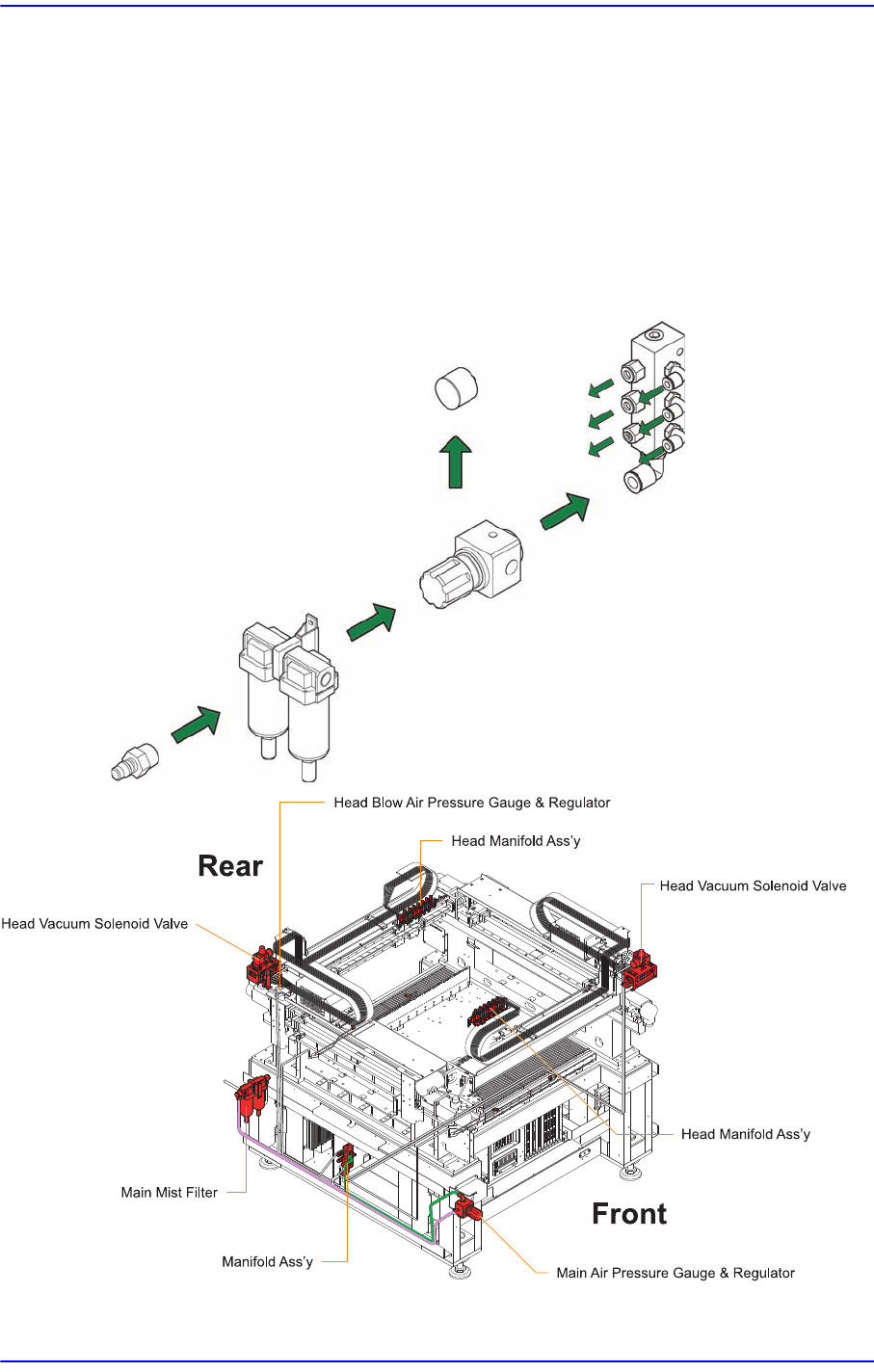

그림
6.23
공압부
Pressure Gauge
Manifold
Regulator
Air Filter
6-31
Module Function
주 의 적정 압력 미달 시에는 장비의 작동에 이상 이 있을 수 있습니다
. 공압은 일반적으로 0.45 ~ 0.55 MPa 까지 설정하여 사용하십
시오.
경 고 장비의 유지보수시 공압 및 전원을 차단하지 않고 수행하면 심
각한 상해를 입을 수 있습니다. 장비의 유지보수시 공압 및 전원
을 반드시 차단하고 수행 하십시오.
