7-16 Samsung Compon ent Placer SM411/411N Introdu ction 5. 장비의 변압기 입력상태를 확인한 후 , 설치 현장의 공급전압에 맞도록 변압기의 입력 전원을 설정하십시오 . 주 의 만일 , 변압기 입력전압 변경을 하였을 경우 , 장비에 부착된 전원 스티커를 변경된 전압과 일치되도록 반드시 변경하십시오 . S/N 명판에도 유성매직으로 전원을 표기해 주십시…
7-15
장비의
설치시운전
절차
7.1.5. 전원 연결
7.1.5.1. 전원 연결 순서
1. 온도계를 이용하여 장비 설치 현장 내의 온도를 확인하십시오.
(권장온도 (24 ± 4 ˚C))
허용 범위: 10 ˚C ~ 35 ˚C
2. 설치할 장소의 공급 전압사양을 확인하십시오.
Ex) 3상 220V, Option (3상 200, 208,220,240, 380, 415V)
3. 설치 현장의 공급 전원 사양을 확인한 후, 디지털 멀티미터(Digital Multimeter)
를 이용하여 측정된 전압값이 정상인지 확인하십시오. 전원의 기본 설치 사양은
3상 AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±28V
입니다.
4. 장비의 후면 하단
판넬의 고정나사를(4개) 풀어서 커버를 분리한 후, 설정된 변
압기 입력 전압을 확인하십시오.
(본 장비는 고객의 특별한 주문이 없는 한, 3상 220V로 설정되어 출하됩니다.)
7-16
Samsung Component Placer SM411/411N Introduction

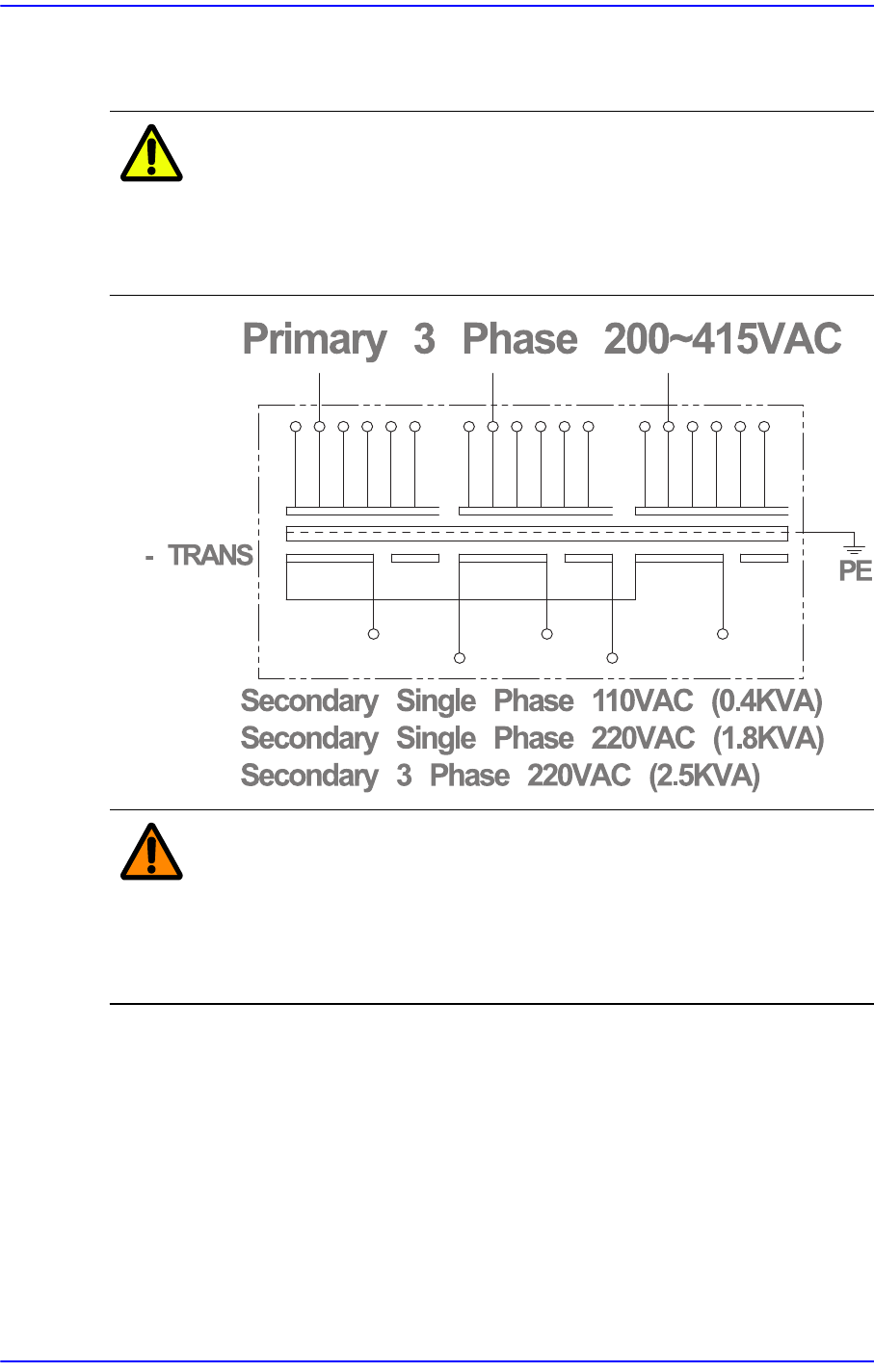

5. 장비의 변압기 입력상태를 확인한 후, 설치 현장의 공급전압에 맞도록 변압기의
입력 전원을 설정하십시오.
주 의 만일, 변압기 입력전압 변경을 하였을 경우, 장비에 부착된 전원
스티커를 변경된 전압과 일치되도록 반드시 변경하십시오. S/N
명판에도 유성매직으로 전원을 표기해 주십시오. 그렇지 않을
경우, 잘못된 전원의 입력에 의해 장비가 손상될 수 있습니다.
경 고 만약 현지 전압사양의 전압값이 변압기 입력단자상에 없을 경우
그 전압보다 한단계 더 높은 입력포트로 셋팅합니다.
(Ex. 현지 입력전압 3상 400V일 때 415V포트로 변압기 입력전
원선을 셋팅합니다)
6. 입력전압의 설정이 끝나면 커버를 조립하고(조립은 분해의 역순입니다), 주 전
원케이블을 장비 후면 주 전원 커넥터에 연결하십시오.
240240
220V220V
208208200200 220220
220V220V 220V220V
0V0V 220V220V
200200220220415415380380 200200208208
380380
240240 415415 415415208208220220 380380240240
7-17
장비의
설치시운전
절차
메 모 입력 전압 정격 : 3상 AC 200±18V / 208±19V / 220±20V / 240
±22V / 380±25V / 415±28V, 50/60 Hz
소모량 : 4.7 KVA
접 지 : 3종 접지기준으로 접지선에서 장비와의 Mega Test시 100
Ω이하가 되어야 합니다 .
AVR : AVR 의 설치는 기본사항이며 용량 여유율 20% 이상이 권
장됩니다.
주 의 3상 전류에서 단상을 뽑아 사용할 경우, Trip현상에 의한 상의왜
곡에 의한 장비파손을 막기 위해 전체용량 (Kw) 의 40% 이하를
단상으로 사용하는 것이 바람직합니다. ( 예:Tray feeder 사용시
)
7. 주 전원 커넥터 바로 밑에 있는 FG단자를 이용하여 주변장비와의 접지접속을
반드시 해야합니다. (Ex: Tray Feeder)
