7-18 Samsung Compon ent Placer SM411/411N Introdu ction
7-17
장비의
설치시운전
절차
메 모 입력 전압 정격 : 3상 AC 200±18V / 208±19V / 220±20V / 240
±22V / 380±25V / 415±28V, 50/60 Hz
소모량 : 4.7 KVA
접 지 : 3종 접지기준으로 접지선에서 장비와의 Mega Test시 100
Ω이하가 되어야 합니다 .
AVR : AVR 의 설치는 기본사항이며 용량 여유율 20% 이상이 권
장됩니다.
주 의 3상 전류에서 단상을 뽑아 사용할 경우, Trip현상에 의한 상의왜
곡에 의한 장비파손을 막기 위해 전체용량 (Kw) 의 40% 이하를
단상으로 사용하는 것이 바람직합니다. ( 예:Tray feeder 사용시
)

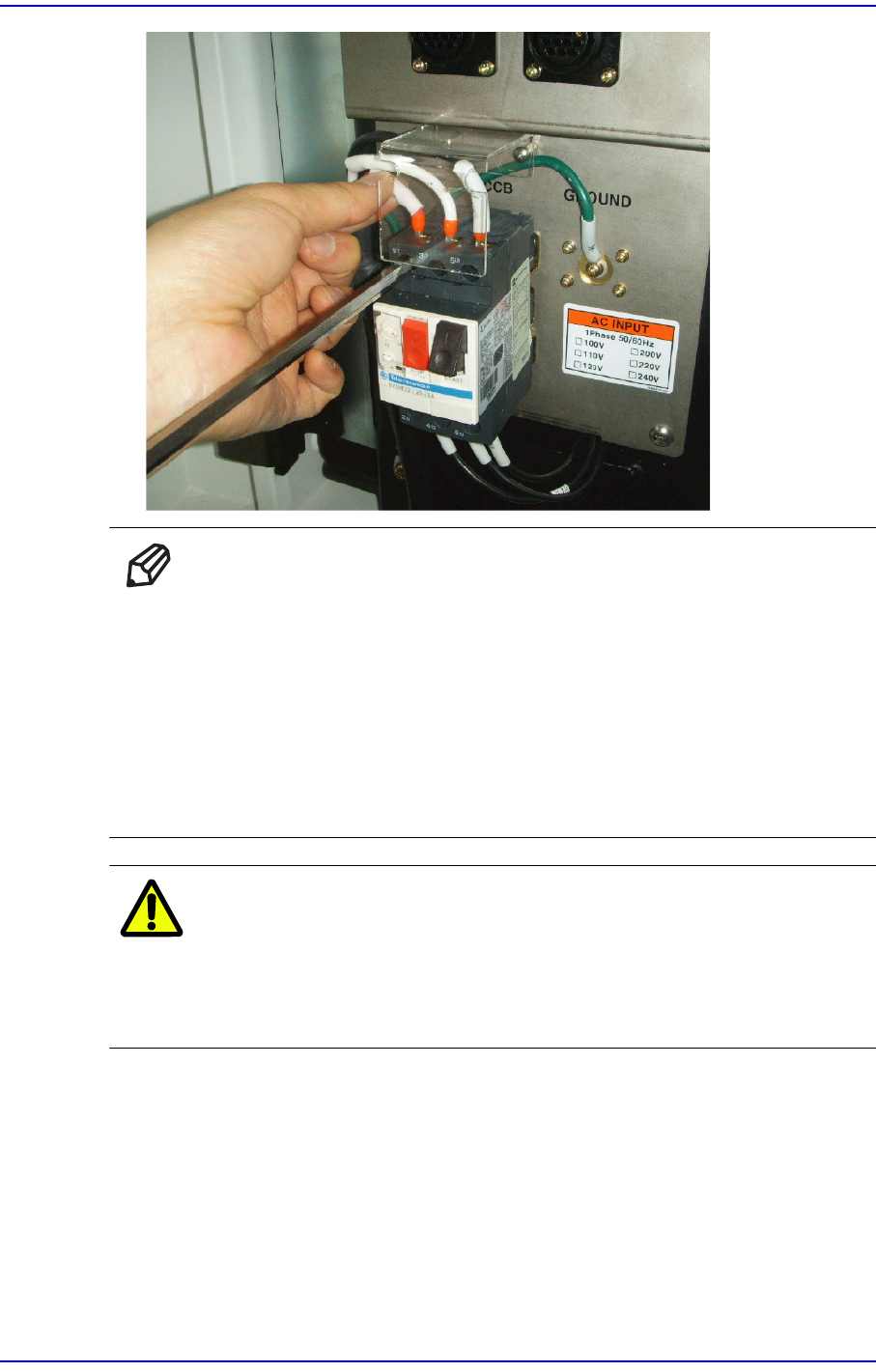

7. 주 전원 커넥터 바로 밑에 있는 FG단자를 이용하여 주변장비와의 접지접속을
반드시 해야합니다. (Ex: Tray Feeder)
7-18
Samsung Component Placer SM411/411N Introduction
7-19
장비의
설치시운전
절차
7.1.6. Motor I/O 체크
7.1.6.1. 작업 순서
1. Main Circuit Breaker를 올리기 전에 다시 한번 컨베이어나 장비의 내부에 장애
요소가 없는지 확인하고 Main Circuit Breaker를 ON시키십시오 .
2. 주변이 정리되면 장비의 Main Switch를 ON시켜, 장비에 전원을 인가시키십시
오. 이 때 , 전 후면 비상스위치가 해제되어있는지 확인하고, 전 후면 도어가 닫
혀있는지 확인하십시오 .
주 의 Main Switch를 올리기 전에 전원 및 장비 내부 확인을 하지 않으
면 장비에 손상을 주거나 상해를 입을 수 있습니다. 반드시 Main
Switch를 올리기 전 장비 내부와 주변을 확인하시기 바랍니다.
3. MMI Program의 로딩이 완료되면, Front OP Panel에 있는 ‘READY’버 튼 을 누
르지 않은 상태에서, XY Motor 의 I/O를 체크해야 합니다. XY Motor에 대해서
+/- Limit Sensor 및 Home Sensor가 정상적으로 동작하는지 수동으로 센서를 센
싱시켜서 확인하십시오 . 이 때, XY축은 수동으로 쉽게 움직일 수 있어야 합니
다.
