Rev.1.1
MS 参数
3-2
3-2. 原点粗调整
3-2-1. 功能
通过示教取得相对于软件原点的设计坐标的偏差量。
3-2-2. 使用治具
治具 PWB (40071849)
3-2-3. 操作

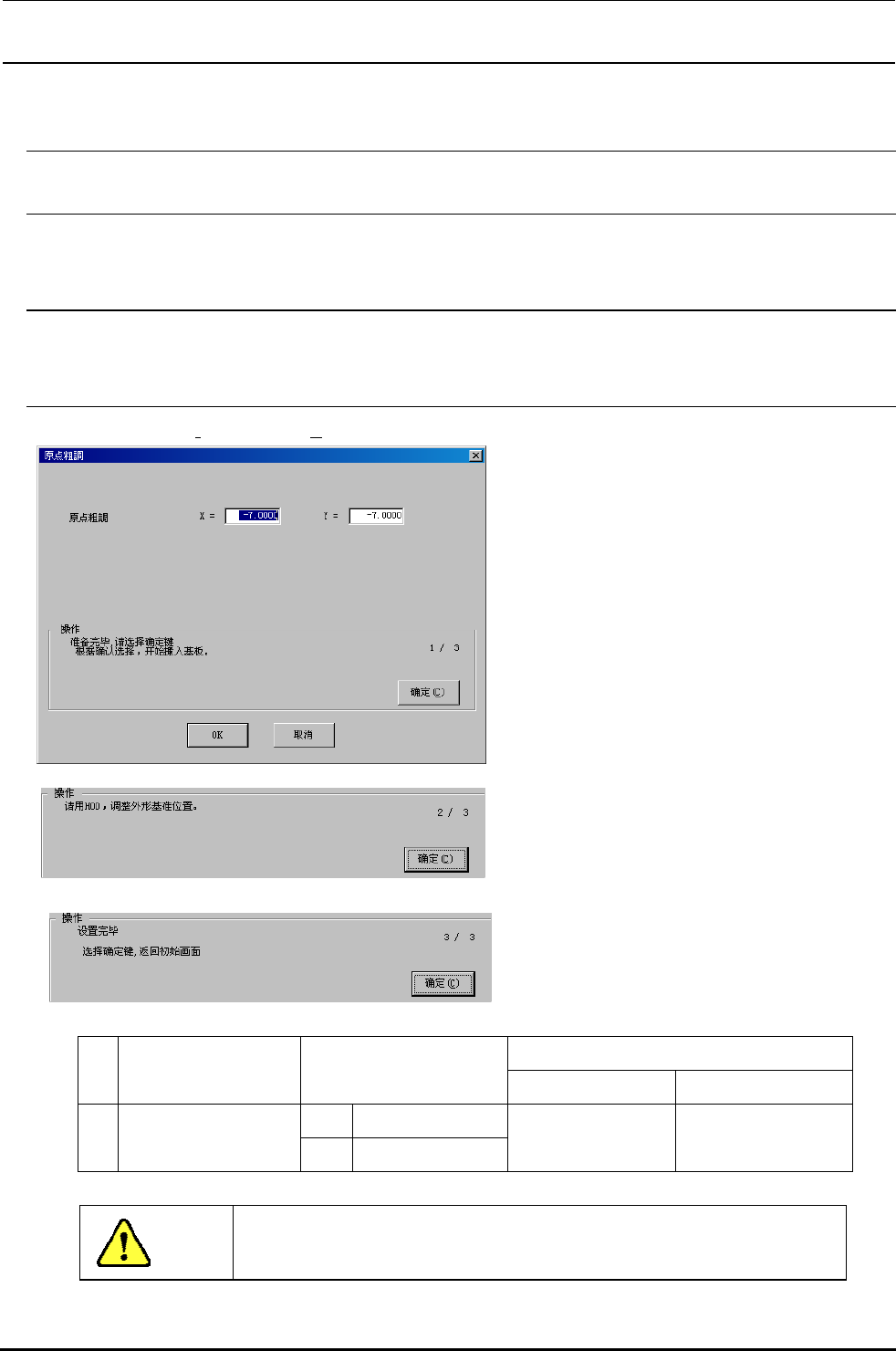

选择了[初期設置（Ｉ）][原点粗调（R）...]之后，写列的原点粗调画面显示出来。
＜１／３画面＞
准备好之后，选择确认。
选择确认键之后，基板将通过外形基准搬入。
（没有 PWB 治具时请使用 3mm 厚的基板。）
＜２／３画面＞
看 OCC 的监视器，请用示教，将外形基准位
置座标分别演示到 XY。X 的编辑框里出现焦点
时 X 更新，Y 的编辑框里出现焦点时 Y 更新。
哪个编辑框里都不出现焦点时，就不更新。
＜３／３画面＞
设定结束。
确认了选择之后，返回到初期操作画面。
请结束后，做原点复位。
MSP
值时
不良
No 项目 MSP
许
允位置
异常点 调整(检查项目)
X -15.0～1.0 ㎜
1 原点粗调
Y -15.0～1.0 ㎜
原点复位不动作
注意
原点复位后请确认机器安装的外形基准位置和试胶开始位置。
MS 参数
附属装置(选项)
功能
设定为安装附属装置
使用治具
本设定不使用治具
操作

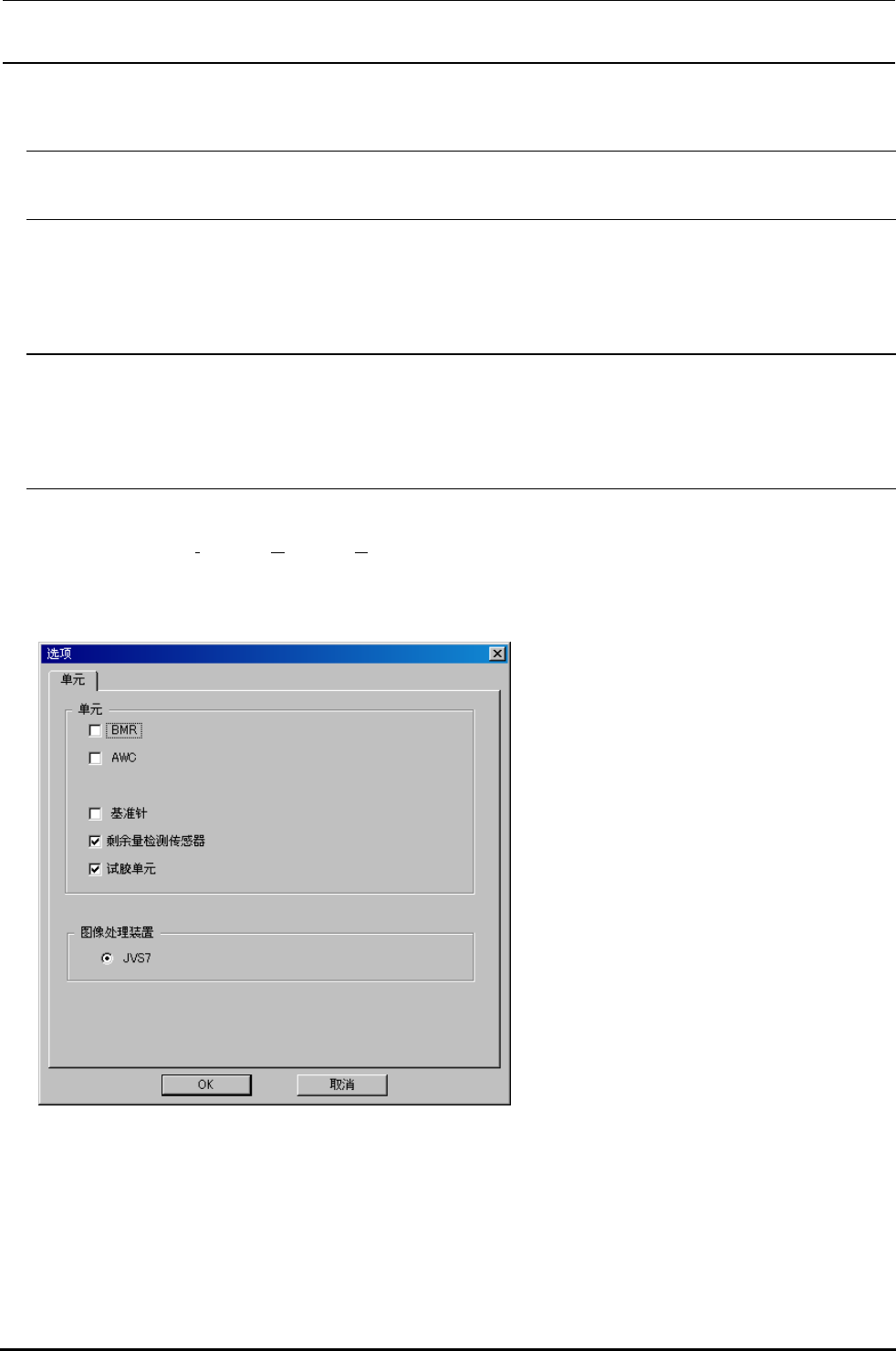

选择了初期設置
选项单元之后，下列选项设定画面显示出来
单元
把安装的单元变更为为安装之后，机器
设置的使用单元便自动变成不使用
追加单元等，从未安装变更为安装之后，
机器设置的使用单元自动地变成使
用
