MS 参数 点胶头偏差 轴原点偏差 功能 测量各个点胶头的 轴方向上的设置值同组装位置之间的偏差。 使用治具 高治具吸嘴 μ 垫片 …
MS 参数

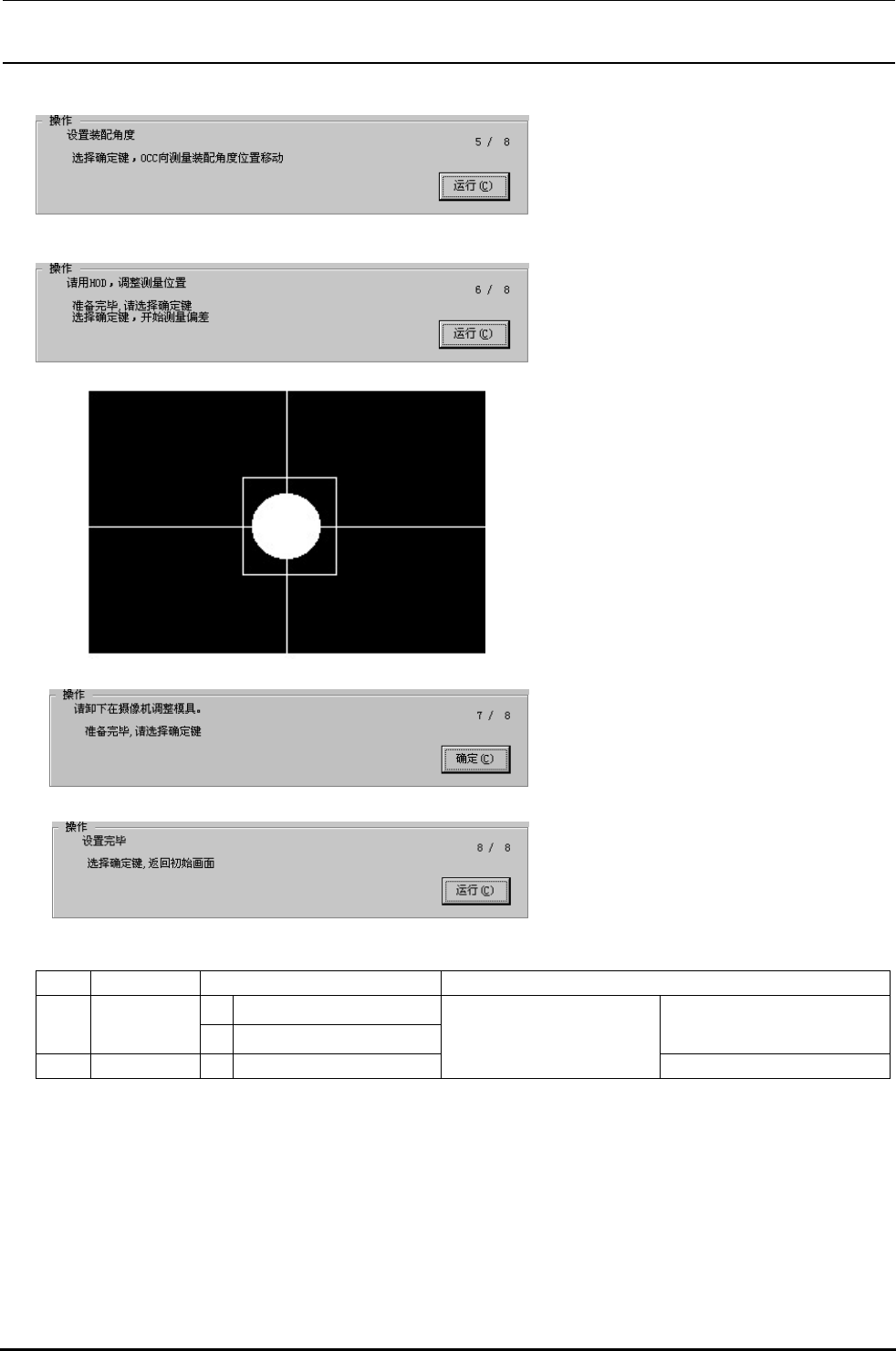

操作
准备完毕，请选择确认
选择了确认之后， 移动到组装角度测
定位置
操作
经演示，把监视器的十字游标调整到标志
的中心，按 的确认键
此时，摄像机视野内看见标记以外的尘埃
时，请把摄像机调节治具擦干净，只能清
楚地看到标记
测定时，如果检测出标记以外的东西的
化，就不能取得正确的值或发生异常
准备完毕，请选择确认
选择了确认之后，测定组装角度侧定结
束之后，用识别结果计算出新的组装角
度
操作
从试胶单元卸下摄像机调节治具准备完
毕，请选择确认
操作
设定结束
选择了确认之后，返回初期画面
允许值
项目允许度值不良时
± 缩放
±
主体
摄像机调节等
安装角度 ～ 度
OCC 摄像机的图像识别精
度不良造成各 值的
偏斜和贴装精度不良
装置的安装
MS 参数
点胶头偏差
轴原点偏差
功能
测量各个点胶头的 轴方向上的设置值同组装位置之间的偏差。
使用治具
高治具吸嘴 μ垫片
治具 PWB
操作

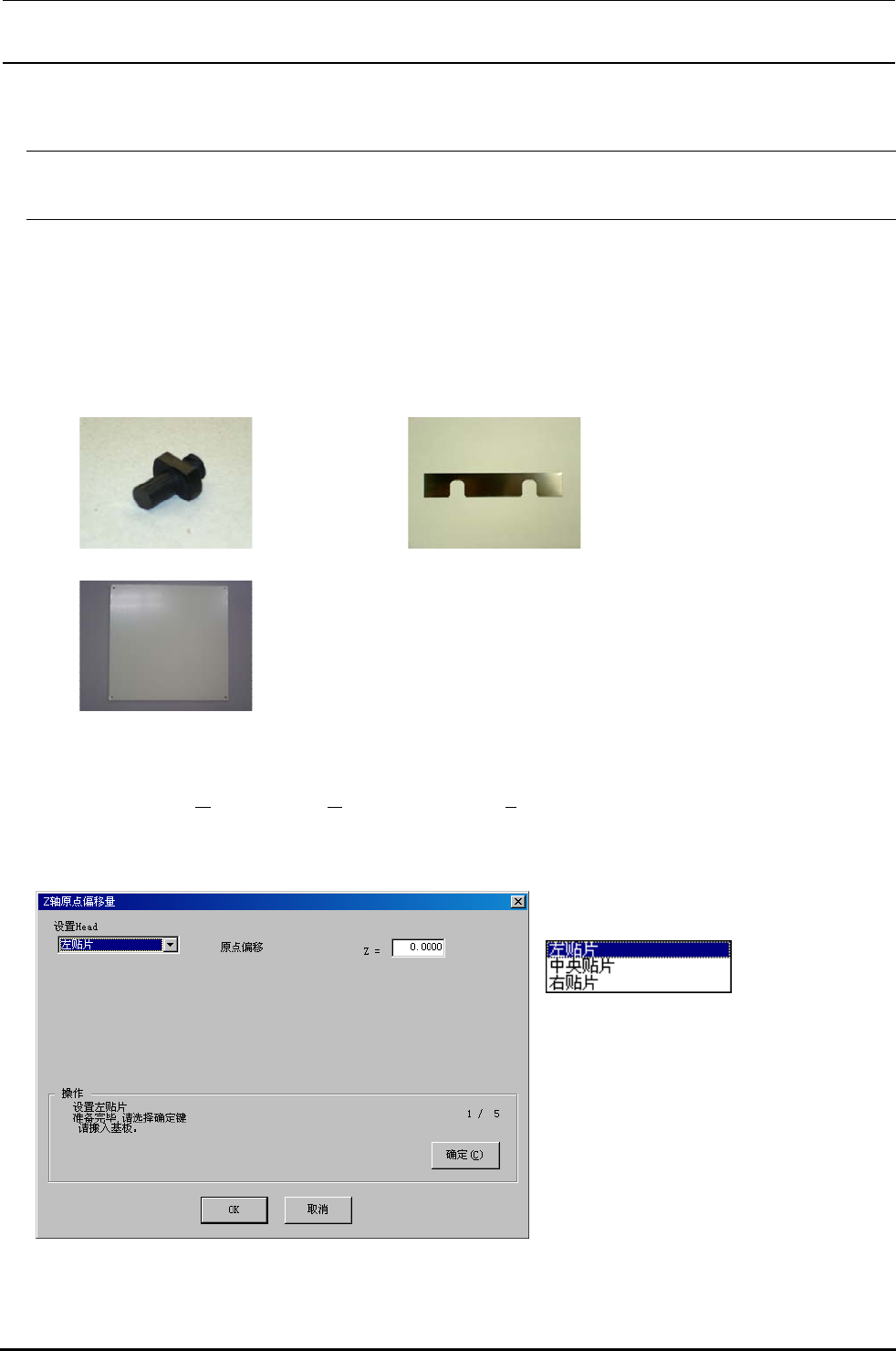

选择了偏差设定
偏差 轴原点偏移量之后，显示出下面的 轴原点偏差设定画
面。
操作
按 ↓键，显示出下列一览。
请选择设定对象点胶头。
不影响机器设置的“使用装置”的设定。
没有检查（设定为不使用）装值也可以选
择。
请用控制菜单搬入基板。
（使用治具基板的时候用厚度为 的
然后请用加紧器固定。没有治具基板的时
候请选用弯曲比较少稍厚的基板。）
MS 参数

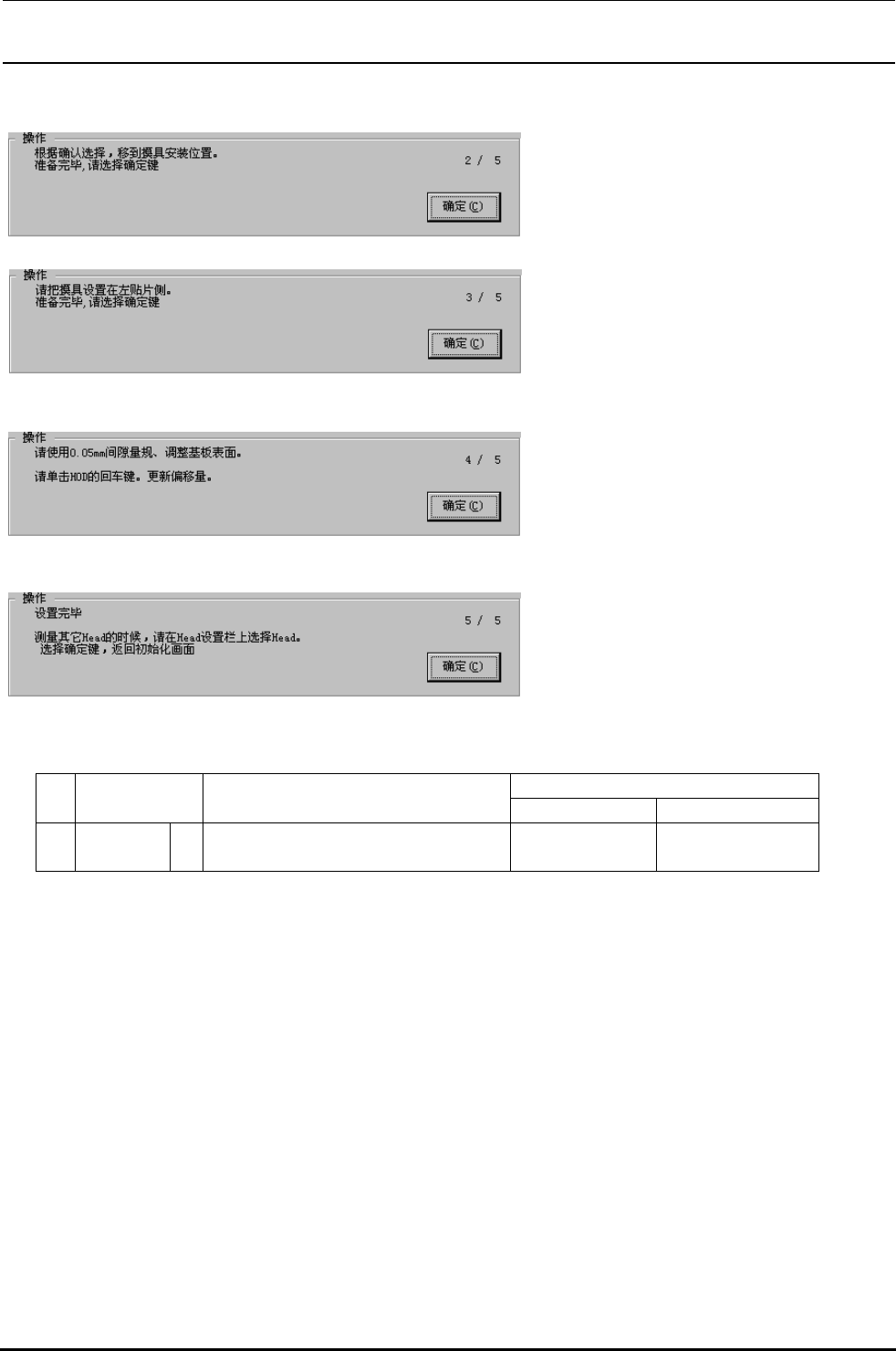

操作
准备完毕后，请选择确认键。
选择确认后，设定点胶头将移到治具安装
位置处。
操作
请在设定点胶头内调整治具。
准备完毕后，请选择确认键。
操作
用示教直到
μ垫片上感受到挤压后，再
将设定对象点胶头的 轴下降到基板上。
示教后算出偏差值，进行更新。
操作
设定结束。
选择了确认之后，返回初期設置画面。
取得后，在完成 参数保存后，请再次
启动机器。
允许值
值不良时
项目允许值
异常点 检查更换项目
原点偏差
点胶精度不良 点胶头装置组装
精度
