MS 参数 点胶头偏差 功能 测定各点胶头的 的组装位置。 使用治具 治具针（ ） 操作 选择了 偏差设定 …
Rev.1.1
MS 参数
4-9

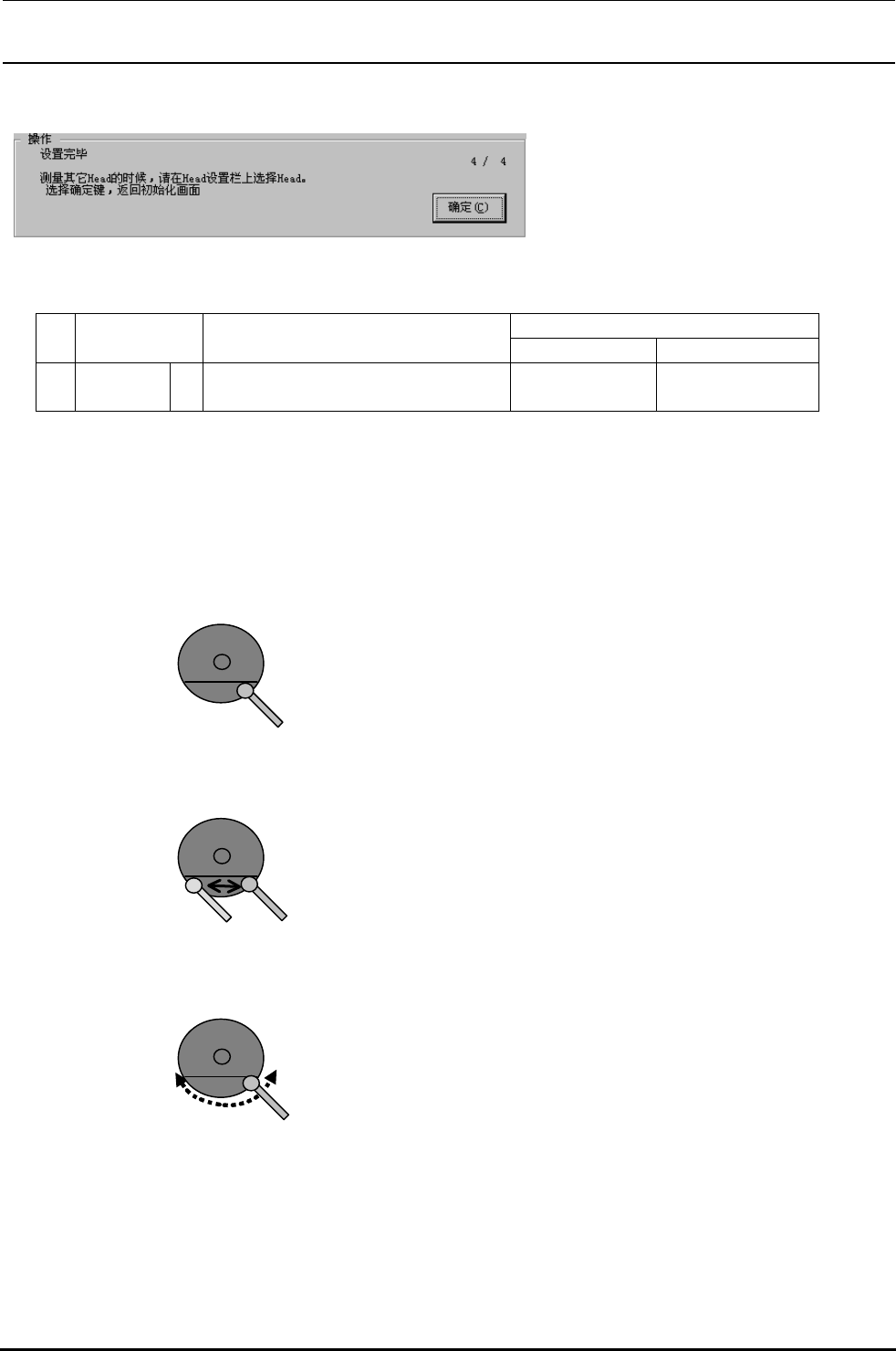

＜操作・４／４＞
设定结束。
选择了确认之后，返回初期設置画面。
取得后，在完成 MS 参数保存后，请进行
原点复位。
4-2-2-4．MSP 允许值
MSP 值不良时
No 项目 MSP允许值
异常点 检查(更换)项目
１ 原点偏差 A ±１８０°
装贴精度不良 点胶头装置组装
精度
θ轴调整顺序
① 通过操作 3/4 进行调整使θ轴和 X 轴平行。
通过 HOD 使θ轴运动，使得θ调整治具的平面部和传送导轨大致成平行状态。
② 将磁性台（千分表）安装到试胶单元上，使θ调整治具的平面部贴着千分表。
③ 通过 HOD 使点胶头朝 X 轴方向移动，可以看到千分表的摆动。
这种摆动就是θ轴相对于 X 轴的倾斜度。
④ 通过 HOD 选择调整点胶头的θ轴动作。
通过 HOD 对θ轴进行操作使千分表的摆动大致达到一半。
⑤ 重复③和④的操作，请最终使千分表的摆动尽可能的接近 0mm。
多少有些摆动因偏差而被补正，但是大致的目标请保持在 0.02mm 以内。
⑥ 按下 HOD 的 ENTER 键后θ轴的值将被取得。（请一定要用 ENTER 键进行结束。）
按下画面的确认键后调整结束。

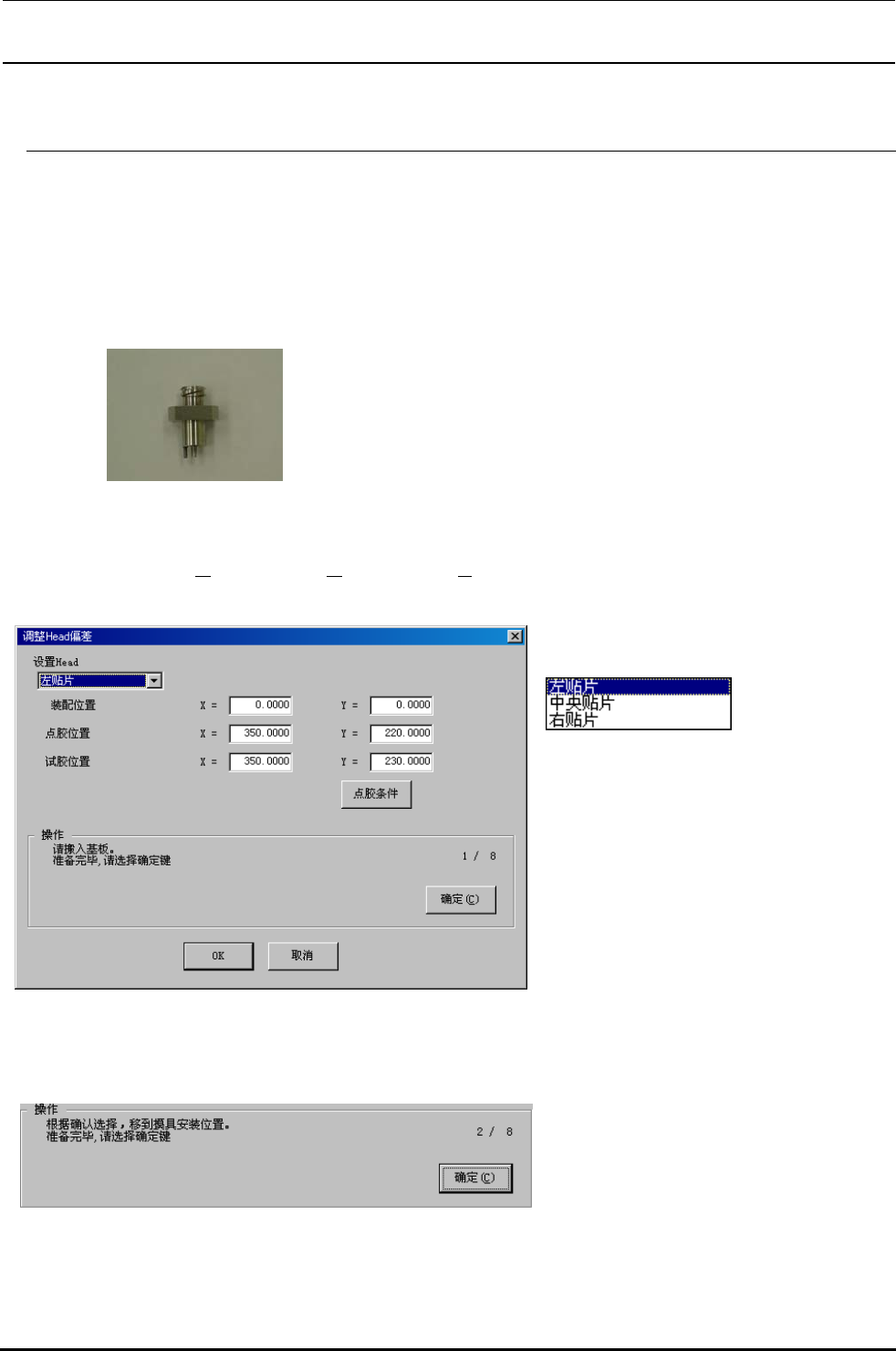

MS 参数
点胶头偏差
功能
测定各点胶头的 的组装位置。
使用治具
治具针（）
操作
选择了偏差设定
偏差 偏差之后，显示出下面的点胶头偏差设定画面。
操作
按 ↓键，显示出下列一览。
请选择设定对象点胶头。
不影响机器设置的“使用装置”的设定。
没有检查（设定为不使用）装值也可以选
择。
请用控制菜单搬入基板。
准备完毕后，请选择确认键。
操作
准备完毕后，请选择确认键。
选择确认后，设定点胶头将移到治具安装
位置处。
MS 参数
操作
在设定点胶头上调整黏合剂。
选择点胶条件后设定点胶条件。
准备完毕后，请选择确认键。
选择点胶条件后，将出现点胶条件对话
框。
操作
请用示教，调整点胶位置。
准备完毕后，请选择确认。
操作
请用示教调整试胶位置。
准完毕，请选择确认。
选备择确认后，点胶开始。
操作
请示教点胶点。
示教后出算偏差，再进行更新。
准备完毕后，请选择确认。
操作
从设定点胶头上卸下黏合剂。
准备完毕后，请选择确认。
