MS 参数 操作 续 请把陶瓷基板装到试胶单元上。 把偏光滤光镜调整到存储器 更明亮 的设定 选择确定之后，设定 移动到试胶单 元上然后显示照明图。 操作 请把遮光环装到陶瓷基板上。 看视觉监视器， 垂直照明时， …
MS 参数

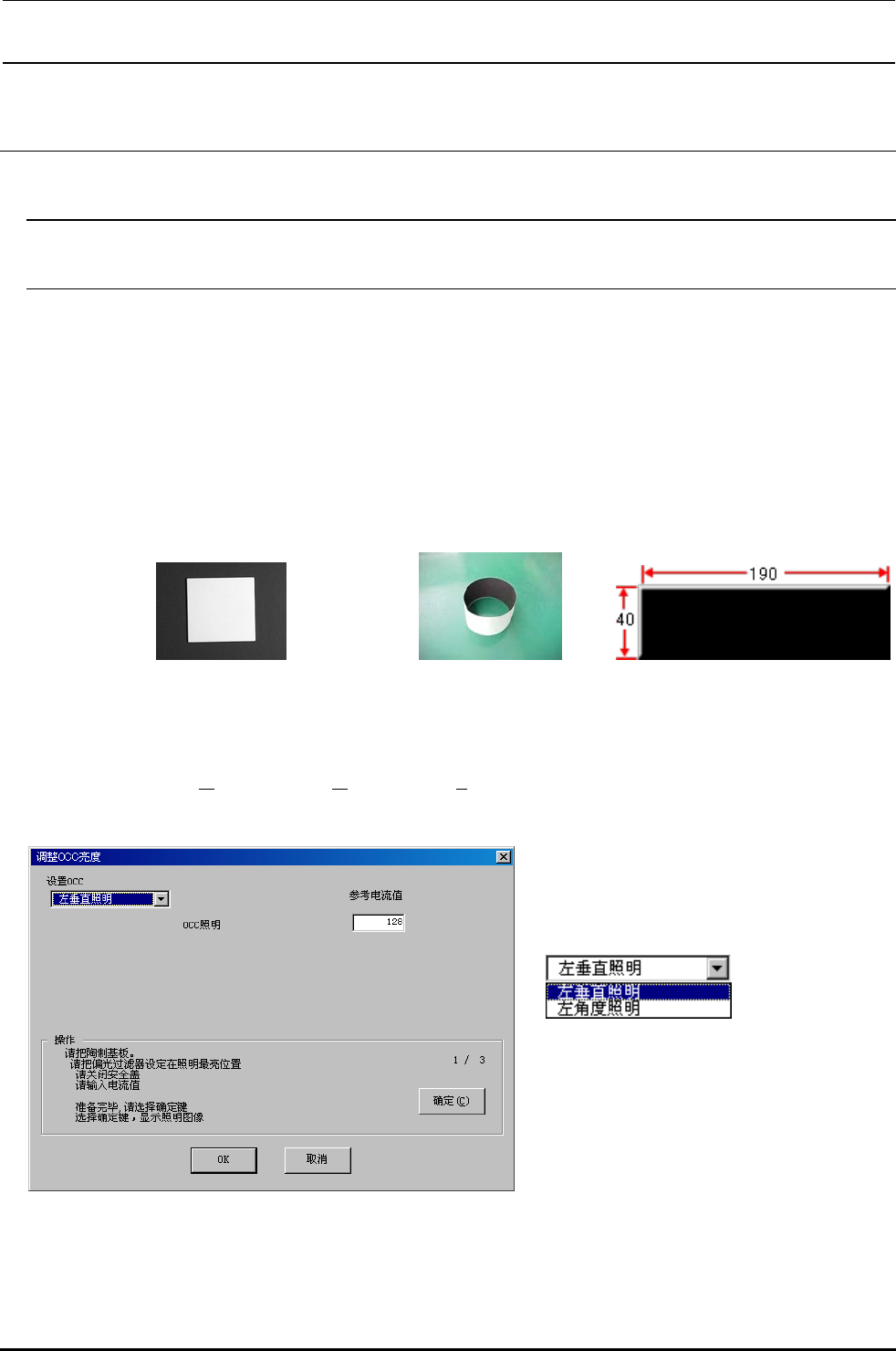

4. 偏差设置
偏差
光量调整
实施焦点调整确认之后再进行设定
功能
调整 用照明 的亮度
使用治具
陶瓷基板 英寸（） ·消杂光环（产品无序号） 遮光环的尺寸
操作
选择了偏差设定
偏差光量调整之后，显示出下面的光量调整画面
操作
按 ↓键，下列画面被显示。
在凸起画面上，选择设定对象
对机器设置的使用装置的设定没有
影响
没有检查设定为不使用的装置也
可以选择
遮光环请用内侧为黑色的厚纸制作。

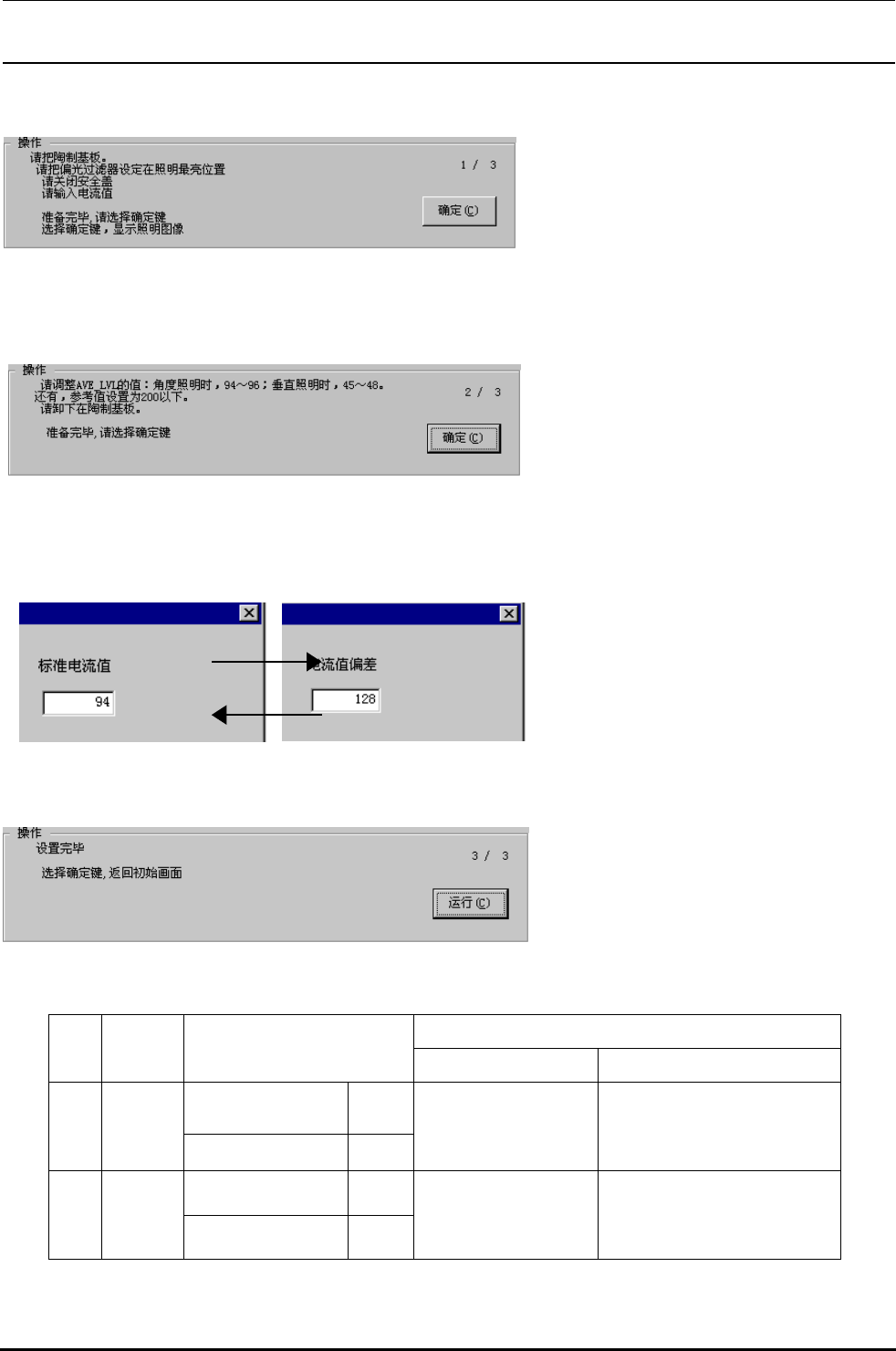

MS 参数
操作续
请把陶瓷基板装到试胶单元上。
把偏光滤光镜调整到存储器更明亮
的设定
选择确定之后，设定 移动到试胶单
元上然后显示照明图。
操作
请把遮光环装到陶瓷基板上。
看视觉监视器，垂直照明时， 请
调整为 ∼。角度照明时，
请调整到 ∼。另外把参考值均设定为
以下。如果光亮登记不在上述范围值，
变更标准电流值，再次反复自动设定
标准电流值的调整光亮等级不能调整时，
请按 键，变更偏离电
流值的调整。
光量等级不在上述范围时，从 部取下治具，选择确定
操作
设定完毕
选择确定之后，返回初期操作画面
允许值
MSP 值不良（临界值也不属于规定光量值）时
No.
项目 MSP 允许值
异常点 检查（更换）项目
标准电流值 0∼255
1 垂直照明
偏差电流值 0∼255
由于原点复位时的位置偏
析造成贴装精度不良
由于ＢＯＣ标记识别不良
造成贴装精度不良
照明控制基板
ＯＣＣ照明基板
标准电流值 0∼255
2 角度照明
偏差电流值 0∼255
由于原点复位时的位置偏
析造成贴装精度不良
由于ＢＯＣ标记识别不良
造成贴装精度不良
照明控制基板
ＯＣＣ照明基板
MS 参数

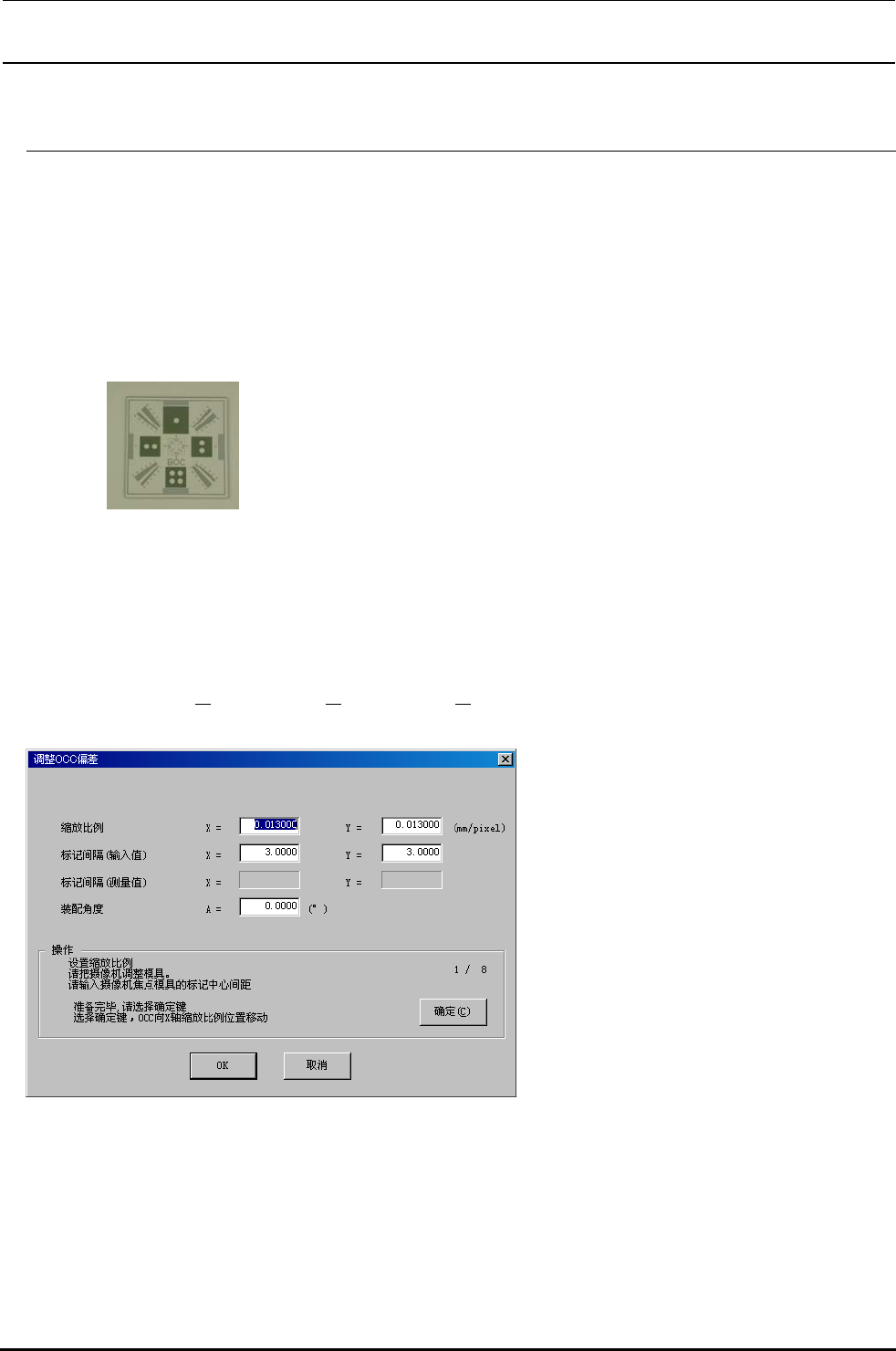

偏差
功能
取得 的缩放比例和组装角度
是点胶头装置的坐标原点，不是组装位置
使用治具
摄像机调整治具
白纸
的正方形白纸（产品无序号，请另外准备）
操作
选择了偏差设定
偏差偏差之后，显示出下面的偏差设定的画面
操作
请把白纸放到试胶单元上。
然后在上面放上摄像机调节治具。此时，
将摄像机调整治具调至于传送轨平行。
摄像机调节治具有表面里面请把蒸着面
能清楚看见图案的那一面朝下放置另
外，摄像机调节治具描绘的文字应
对准 坐标系的 负值侧
输入摄像机调节治具的 和 方向标记间的距离
准备完毕，请选择确认
选择确认之后， 移动到 轴缩放位置
不影响机器设置的使用装置的设定没检查设定为不使用装置也可以选择
