Rev.1.1
MS 参数
4-8

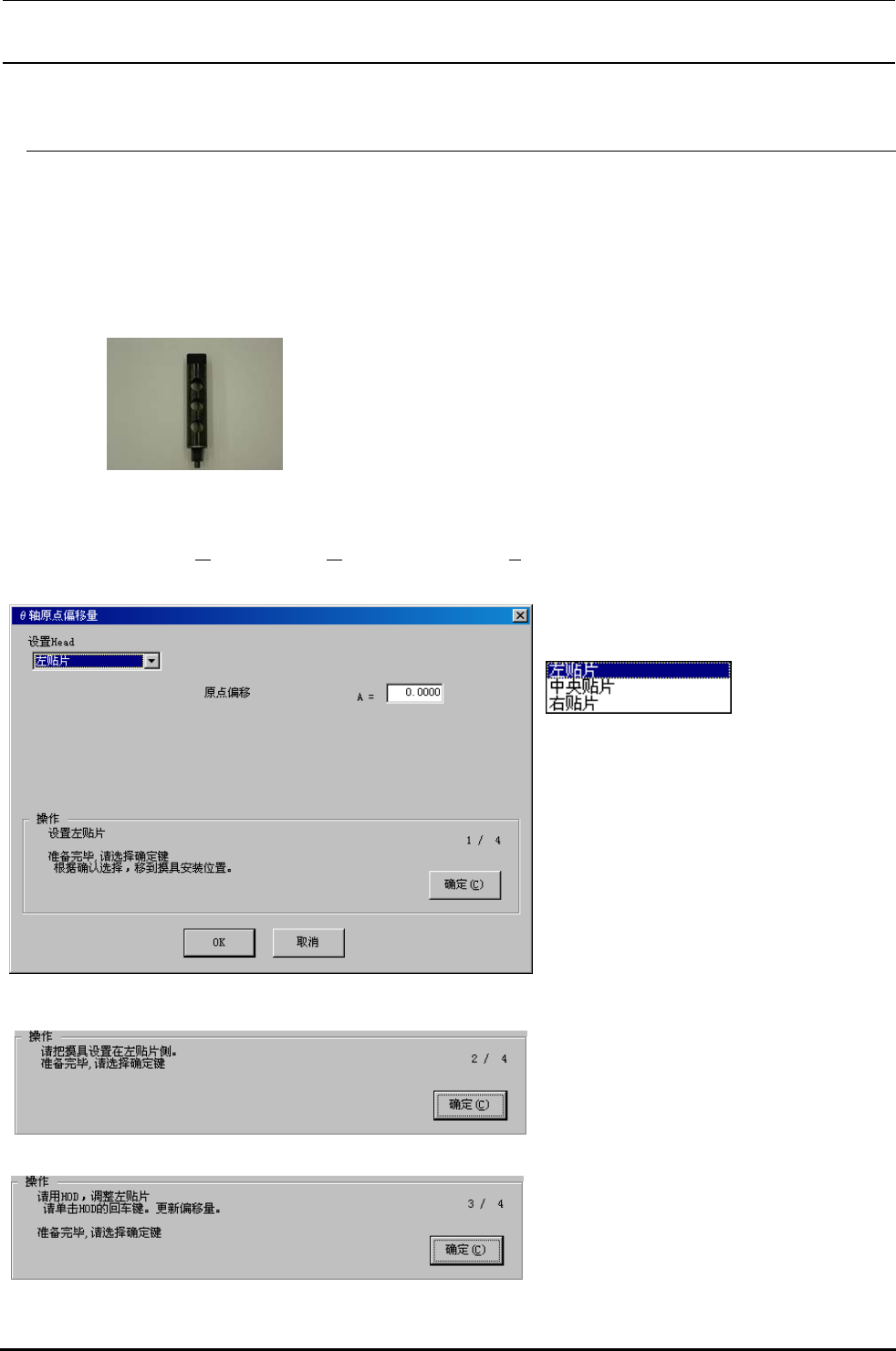

4-2-2. θ轴原点偏差
4-2-2-1．功能
测定各点胶头的组装角度。
4-2-2-2．使用治具
・θ调整治具（E2653998000）
4-2-2-3．操作
选择了[偏差设定（Ｏ
）][Head 偏差（Ｈ）][θ轴原点偏移量（T）...]之后，显示出下面的θ轴原点偏差设定画
面。
＜操作・１／４＞
按 Alt +↓键，显示出下列一览。
(KD-2077)
请选择设定对象点胶头。
不影响机器设置的“使用装置”的设定。
没有检查（设定为不使用）装值也可以选
择。
准备完毕后，请选择确认键。选择确认后，
设定点胶头将移到治具安装位置处。
＜操作・２／４＞
请在设定点胶头内调整治具。
准备完毕后，请选择确认键。
＜操作・３／４＞
用示教将治具的平面调至与 X 轴平行。
示教后算出偏差值，进行更新。
・使用工具
将磁性台
千分表
Rev.1.1
MS 参数
4-9
＜操作・４／４＞
设定结束。
选择了确认之后，返回初期設置画面。
取得后，在完成 MS 参数保存后，请进行
原点复位。
4-2-2-4．MSP 允许值
MSP 值不良时
No 项目 MSP允许值
异常点 检查(更换)项目
１ 原点偏差 A ±１８０°
装贴精度不良 点胶头装置组装
精度
θ轴调整顺序
① 通过操作 3/4 进行调整使θ轴和 X 轴平行。
通过 HOD 使θ轴运动，使得θ调整治具的平面部和传送导轨大致成平行状态。
② 将磁性台（千分表）安装到试胶单元上，使θ调整治具的平面部贴着千分表。
③ 通过 HOD 使点胶头朝 X 轴方向移动，可以看到千分表的摆动。
这种摆动就是θ轴相对于 X 轴的倾斜度。
④ 通过 HOD 选择调整点胶头的θ轴动作。
通过 HOD 对θ轴进行操作使千分表的摆动大致达到一半。
⑤ 重复③和④的操作，请最终使千分表的摆动尽可能的接近 0mm。
多少有些摆动因偏差而被补正，但是大致的目标请保持在 0.02mm 以内。
⑥ 按下 HOD 的 ENTER 键后θ轴的值将被取得。（请一定要用 ENTER 键进行结束。）
按下画面的确认键后调整结束。
MS 参数
点胶头偏差
功能
测定各点胶头的 的组装位置。
使用治具
治具针（）
操作
选择了偏差设定
偏差 偏差之后，显示出下面的点胶头偏差设定画面。
操作
按 ↓键，显示出下列一览。
请选择设定对象点胶头。
不影响机器设置的“使用装置”的设定。
没有检查（设定为不使用）装值也可以选
择。
请用控制菜单搬入基板。
准备完毕后，请选择确认键。
操作
准备完毕后，请选择确认键。
选择确认后，设定点胶头将移到治具安装
位置处。
