MS 参数 操作 设定完毕 选择确认之后，返回初期值设定画面 取得后，在完成 参数保存后，请再次 启动机器。 允许值 MS P 值不良时 No 项目 MS P 允许值 异常点 １ 组装位置 X ±３ ｍｍ 生产中的基板上的坏板标 记读取 错误 坏板标记传感器的组装 精度 检查 ( …
MS 参数
（坏板标记读取器、选购品）偏差
功能
取得 的 的组装位置
使用治具
本设定不使用治具
操作
选择了偏差设定

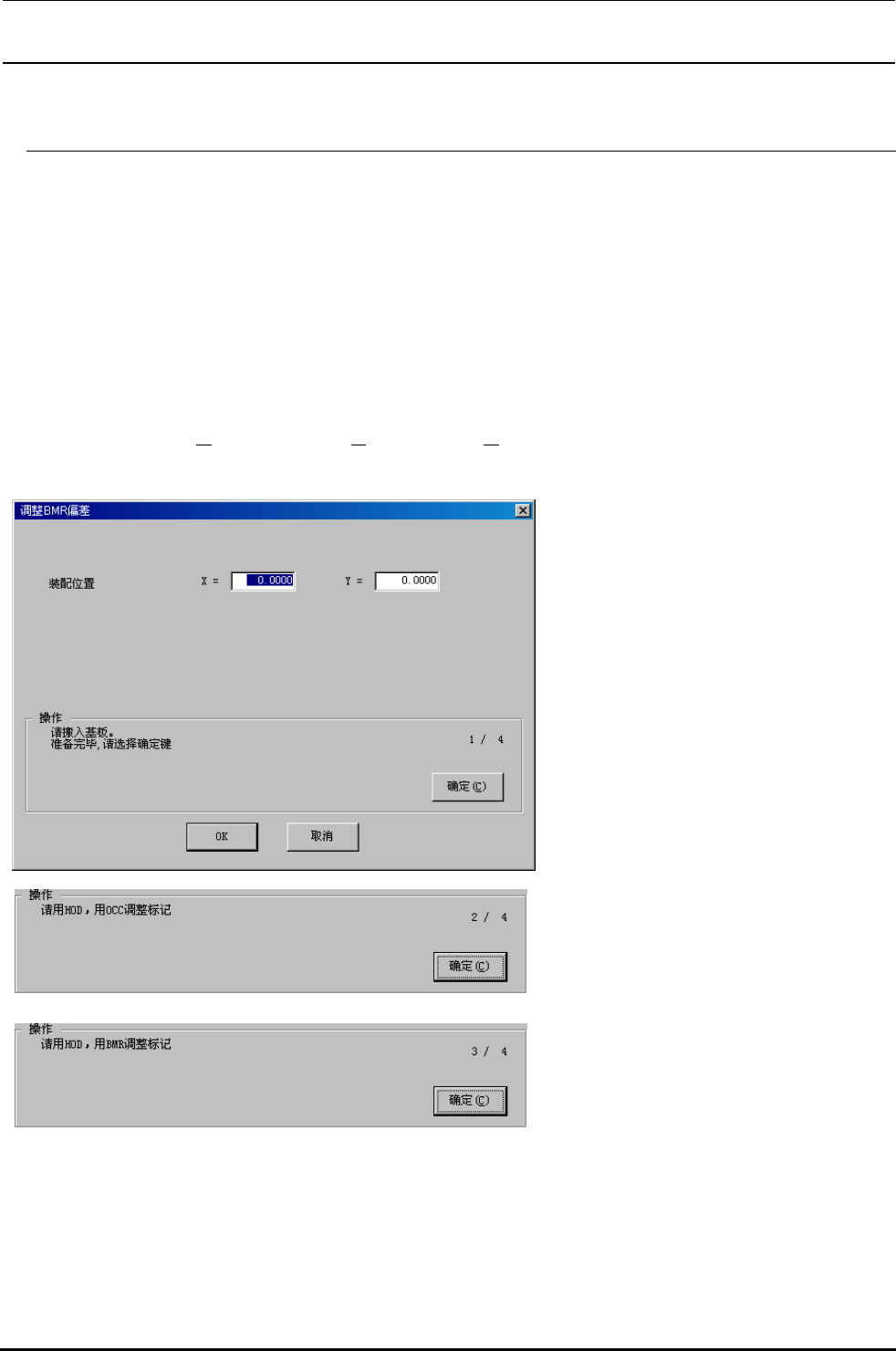

点胶头偏差偏差之后，显示出下面的坏板标记传感器偏差的
画面
操作
准备完毕后，请选择确认。
选择确认键之后，线路板被搬入。
操作
请用 示教基板上的几个标记。
操作
用示教移动点胶头，让 的传感器的
光与通过 示教的标记一致，按
确认键。
MS 参数
操作

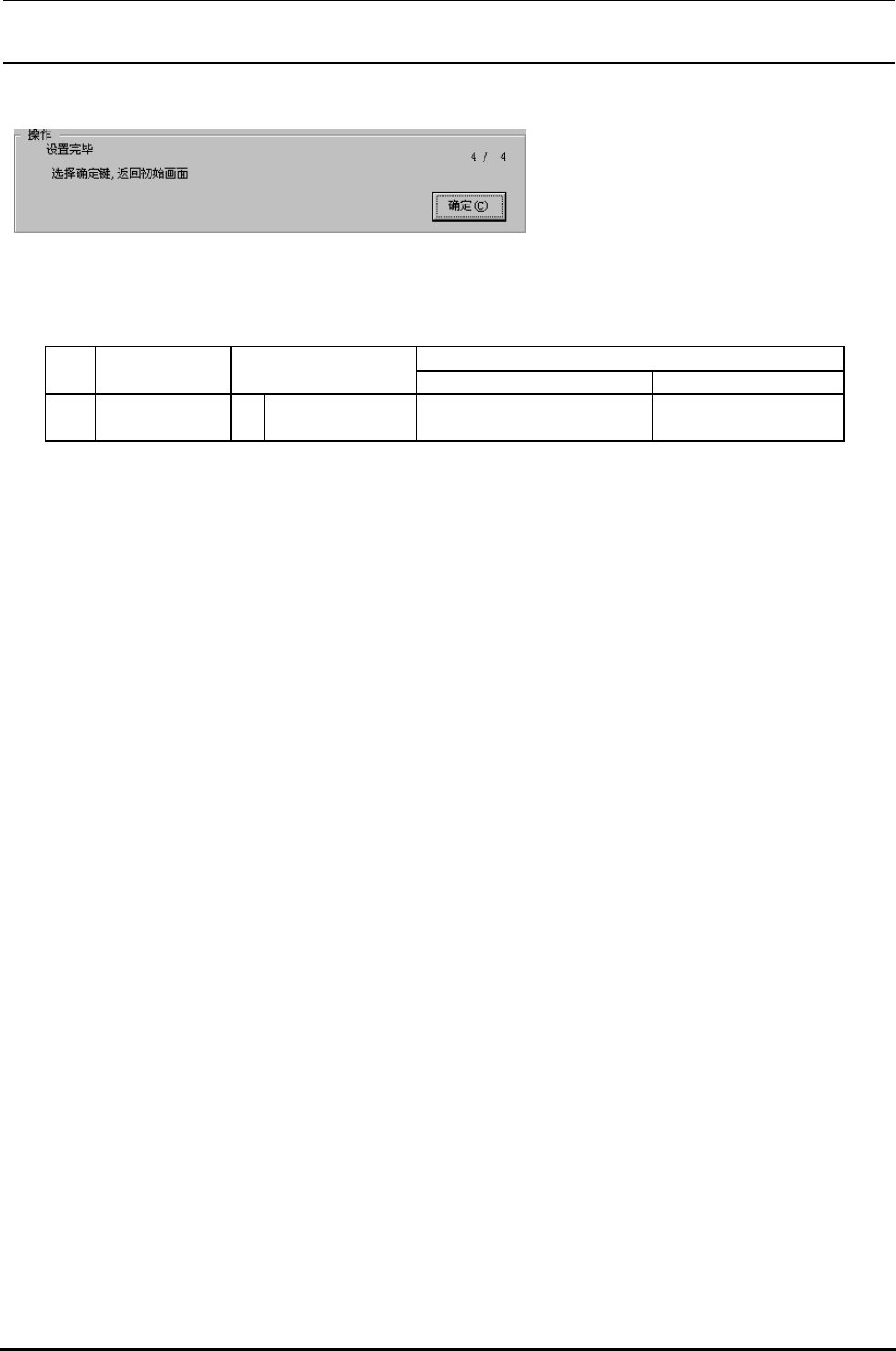

设定完毕
选择确认之后，返回初期值设定画面
取得后，在完成 参数保存后，请再次
启动机器。
允许值
MS
P
值不良时 No
项目
MS
P
允许值
异常点
１ 组装位置
X
±３ ｍｍ 生产中的基板上的坏板标记读取
错误
坏板标记传感器的组装
精度
检查(更换)项目
MS 参数
传送偏差
偏差（选购）
功能
演示原点复位时的传送宽度，以便 能正确动作
项目 设定内容
原点偏差 离 原点设计位置的偏差值
调整宽度偏差 移动时的富余宽度
使用治具
本设定不使用治具
操作
选择了偏差设定
传送偏差偏差之后，显示出下面的调整偏差的设定画面。
操作
准备完毕，请选择确认
选择了确认之后， 原点复位，
移动到基准轨上
原点在最大基板宽度附近
操作
通过演示，求基准轨道内侧的 坐标，然
后按 确定键
准备完毕，请选择确认
选择确认之后， 移动到可动轨上
