3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i 3.8 KK-transportsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 132 Om ytmonteringsförloppet avbryts, spär ras transp ortgränssnitte t och kretsk…
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.8 KK-transportsystem
131
3
Bild 3.8 - 3 Flexibel dubbeltransportör i modus "Enkeltransportör"
3.8.3.5 Transportörstyper
Den flexibla dubbeltransportören kan köras i två modus:
– Transportörstyp synkron
– Transportörstyp asynkron
3.8.3.6 Transportörstyp asynkron
Beskrivning 3
Vid asynkron drift monteras alltid ett kretskort på det ena transportspåret, medan ett annat krets-
kort körs fram till ytmonteringsläge på det andra transportspåret. Därmed sparas hela transportti-
den in, vilket ger en avsevärd kapacitetsökning, särskilt för kretskort med kort cykeltid.
Om operationsdata definierats för maskinen (instruktioner, uppsättning) transporteras alltid köan-
de kretskort på inmatningsbanden till resp bearbetningsband (om bearbetningsbandet är ledigt).
Ytmonteringsförloppet startar så snart som ett kretskort transporterats till aktuellt bearbetnings-
band. Kretskorten monteras i tur och ordning.

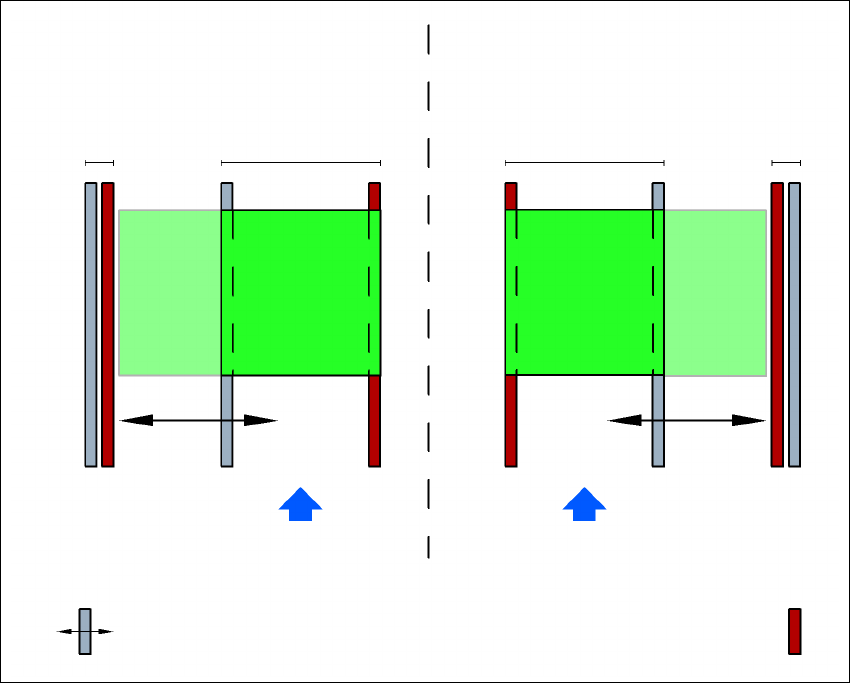

Dubbeltransportör med breddat transportspår 2
(fast transportör-vang till vänster)
Transportspår 2
deaktiverat
Transportspår 1 Transportspår 2 Transportspår 1
deaktiverat
Transportriktning för kretskort Transportriktning för kretskort
Fast transport-vang
Dubbeltransportör med breddat transportspår 1
(fast transportör-vang till höger)
Rörlig transport-vang
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.8 KK-transportsystem Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
132
Om ytmonteringsförloppet avbryts, spärras transportgränssnittet och kretskorten som då befinner
sig på bearbetningsbanden monteras färdigt.
Transportgränssnittet spärras resp frigörs för båda transportspåren samtidigt.
3
Bild 3.8 - 4 Transportörstyper
Transportörstyp synkron
Transportörstyp asynkron
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.8 KK-transportsystem
133
3.8.3.7 Transportörstyp synkron
Beskrivning 3
Vid synkron drift matas två kretskort av samma storlek fram till ytmonteringsläge. De måste bear-
betas som en instruktion.
Därmed möjliggörs bearbetning av ovan- och undersidan på ett kretskort i en linje. Tiden för krets-
kortets transport reduceras eftersom två kretskort alltid transporteras fram. Dessutom uppnår man
ett bättre utnyttjande av munstyckskonfigurationen.
Kretskorten på transportspår 1 och 2 styrs synkront (d. v. s transportbanden är oberoende av var-
andra men styrs synkront) på transportsträckan. Ytmonteringsinnehållet för transportspår 1 och 2
måste anges via två separata pulser i en instruktion. (Se bruksanvisning SIPLACE Pro).
Om endast ett transportspår är belagt vid start känner den separata pulsen av denna transport-
sträcka som "icke att montera".
Vid synkron drift av kretskortsdubbeltransportören inaktiveras tillvalet "Ge vidare data" (Whispe-
ring Down The Line). Streckkodsdriften för kretskorten understöds inte i detta läge. Tillvalet "Glo-
bal Inkpunkt" är inte tillåten.
3
3.8.4 Styrning och breddjustering
3.8.4.1 Styrning med menyn för enskilda funktioner
Informationen om styrningen av kretskorts-dubbeltransportsystemet och enkelfunktionsmenyn
finns i online-hjälpen.
3.8.4.2 Automatisk breddjustering
Efter att transportbanden tagit emot kommandot ställs de in på nominell bredd i tur och ordning.
Därvid är olika bredder möjliga.
Detaljerad information om omställning av transportspårens bredd kan ni hämta från Online-hjäl-
pen.
