4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i 4.1 Transport och leveranskonfigur ation Fr ån programversion SR.605.03 SP2 Utgåva 10/2012 SV 184 4.1.2 Kontrollera leveransen → Förvara automaten i för…
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.1 Transport och leveranskonfiguration
183
4 Uppställning och idriftsättning
4.1 Transport och leveranskonfiguration
4.1.1 Transportförpackning
Automaten och komponentvagnarna levereras inom Europa på två pallar inpackade i plast. Leve-
rans med sjöfrakt sker i två stabila trälådor.
4.1.1.1 Dimensioner på transportförpackningen
4
4
4

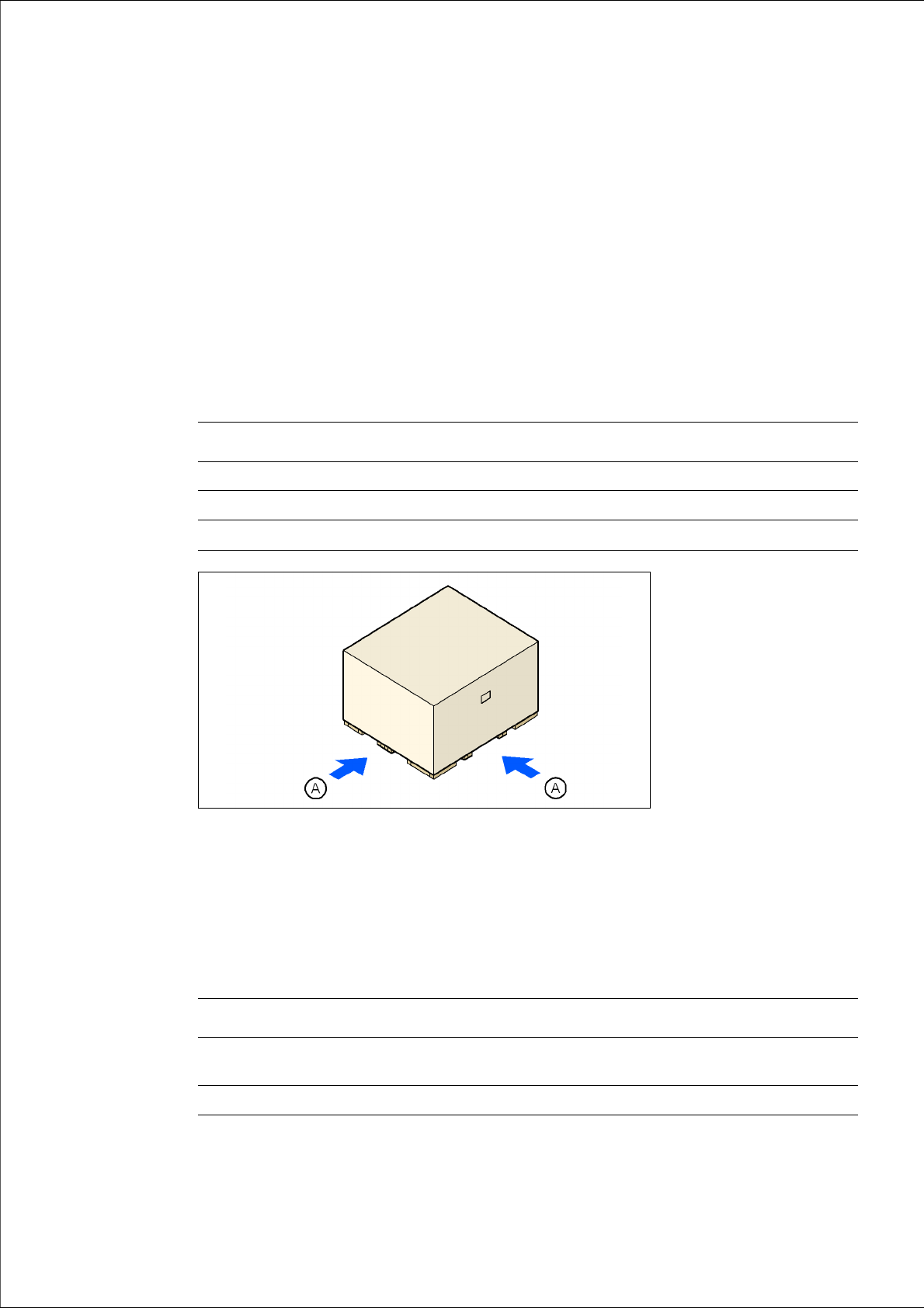

Bild 4.1 - 1 Transportlåda - mått i millimeter
(A) Lyftpunkter för gaffeltruck
4.1.1.2 Vikt på den leveransklara automaten
De följande tabellerna innehåller viktsangivelser för den leveransklara automaten inklusive för-
packning.
4
Transportlåda för automaterna Transportlåda för komponentvagnarna
Längd 2570 mm 1700 mm
Bredd 1860 mm 1200 mm
Höjd 1840 mm 1300 mm
Vikt Leverans inom Europa Leverans med sjötransport
SIPLACE D1i
SIPLACE D2i
2261 kg
2279 kg
2625 kg
2643 kg
Komponentvagn 387 kg 467 kg
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.1 Transport och leveranskonfiguration Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
184
4.1.2 Kontrollera leveransen
→ Förvara automaten i förpackningen tills den nått rumstemperatur. I annat fall finns risk för kon-
dens.
→ Kontrollera leveransen för skador.
→ Kontrollera stötsensorerna.
→ Packa upp automaten och tillbehöret och kontrollera att leveransen är komplett (referensföl-
jesedel).
→ Dokumentera resultatet i installationsrapporten / leveransprotokollet.
4.1.3 Leveranskonfiguration
Vid leverans är automaten konfigurerad enligt följande:
– Transportspåret till enkeltransporten har bredden inställd å 210 mm. Vid dubbeltransport är
bredden på transport på transportspår 1 100 mm och på transportspår 2 210 mm. Dessa för-
inställda kretskortstransportbredder underlättar demontaget av påbyggnadssatserna och
transporten på inmatningssidan av automaten, när demontaget är nödvändigt för transporten
av platsskäl.
– Båda tangentborden (pos 1 på bild 4.1 - 2
) är urtagna.
– Upplagsplåten för tangentborden (pos 2 på bild 4.1 - 2
) är påhängd.
– Båda monitorerna (pos 3 på bild 4.1 - 2
) är demonterade.
– Båda signallamporna (pos 4 på bild 4.1 - 2
) är demonterade.
– Alla portalaxlar är fixerade med transportsäkringar.
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.1 Transport och leveranskonfiguration
185
4
Bild 4.1 - 2 Leveranskonfiguration av D1i/D2i automater
(1) Tangentbord
(2) Uppläggningsplåt för tangentbord
(3) Monitor
(4) Signallampa
(T) Transportriktning för kretskort
