5.10 Till- resp. fråndockning av komponentvagn
5.10.1 Säkerhetsanvisning om till- resp. fråndockning av komponentvagnen
VARNING 5
→ Följ säkerhetsanvisningarna vid till- och fråndockning av komponentvagnarna i avsnitt 2.5.2
,
sidan 60).
5.10.2 Fråndockning av komponentvagnen
→ I menyn MAIN VIEW (Grundvy), klicka på STOP PROCESSING PCB (Stoppa bearbetning).
Kretskortet som är under bearbetning färdigställs. Därefter aktiveras ikonerna för menyer för
enskilda funktioner. 5
→ Klicka på önskad ikon SINGLE FUNCTIONS GANTRY (Enskilda funktioner för portal).
→ Välj GANTRY FUNCTIONS (Portalfunktioner).
→ I menyn som öppnas, klicka på GO TO SET-UP POSITION (Ställ i uppsättningsläge).
Alla monteringshuvud kör över kretskortstransportören, så att den inte kan skadas vid kom-
ponentvagnsbyte. 5
→ Öppna skyddskåpan över vald portal.
VARNING KLÄMNINGSFARA 5
Grip aldrig vid lyftning av komponentbordet in i spalten mellan matningsmodulen och styr-
kanalen för tomband. 5
→ Ställ brytaren på komponentbordet uppåt (pos 4 på bild 5.10 - 1
, sidan 255).
→ Tryck på knappen på maskinramen (pos 1 i bild 5.10 - 1
, sidan 255) så länge att komponent-
bordet (pos 3 på bild 5.10 - 1
, sidan 255) hörbart nått det övre ändläget.
→ Dra försörjningskabeln till komponentvagnen från stickuttaget på stationen (pos 2 på bild 5.10
- 1, sidan 255).
→ Dra komponentvagnen med båda händerna på handtagen, ut ur automaten.
→ Ställ brytaren på komponentbordet neråt (pos 4 på bild 5.10 - 1
). Komponentbordet sänks ner.
Driftsinstruktion SIPLACE D1i/D2i 5 Operatörspersonalens uppgifter
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 5.10 Till- resp. fråndockning av komponentvagn
255

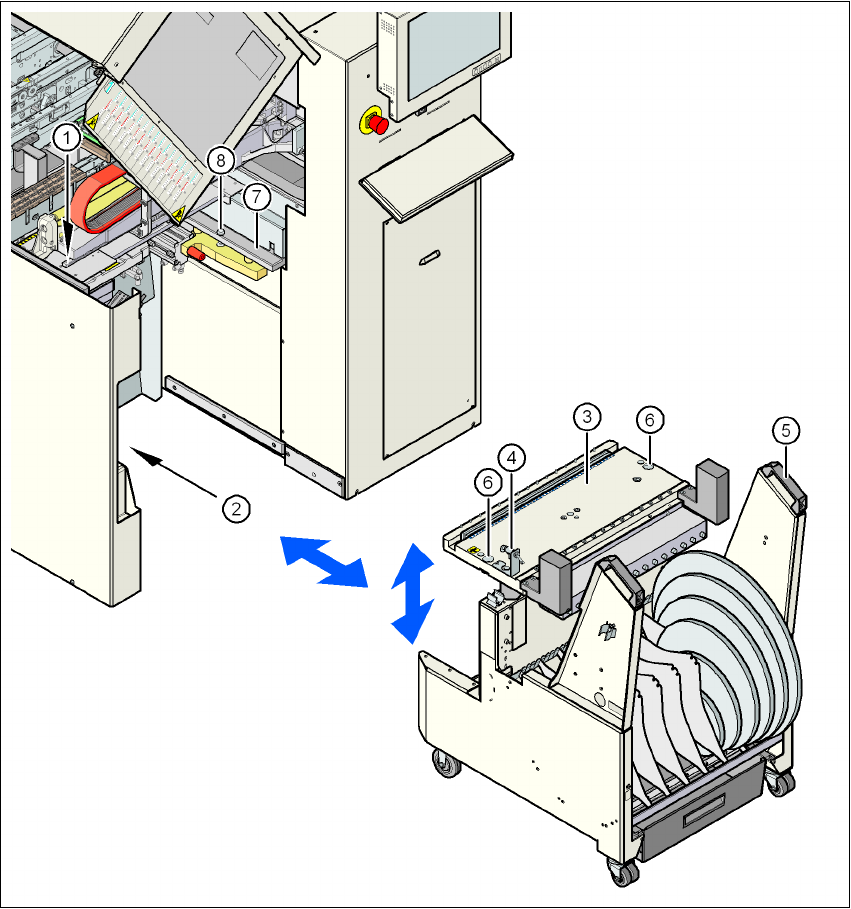

Bild 5.10 - 1 Till- resp. fråndockning av komponentvagn
5
(1) Knapp för upplyftning av komponent-bordet
(2) Stickkontakt för anslutning av försörjningskabeln.
(3) Komponentbord (höj- och sänkbart)
(4) Brytare för sänkning av komponentbordet
(5) Komponentvagns-handtag
(6) Centreringsborrning för hållare till centreringsbulten
(7) Anliggningsyta för komponentvagnen (höger och vänster)
(8) Centreringsbult för komponentbordet
