Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.3 Uppställning av automaten
203
4.3.4 Förinställning av kretskortstransportörshöjd
→ Skjut in gaffeltruckens gaffel under automaten, som visas i bild 4.3 - 1.
4
Bild 4.3 - 1 Automatens anliggningsytor för gaffeltruck - mått i millimeter
VARNING 4
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador på au-
tomaten:
→ Placera gaffeltrucken på automatens strömförsörjningssida (pos 4 på bild 2034.3 - 1
).
→ Kontrollera att automaten ligger an mot gaffeln med sina anliggningsytor 1, 2 och 3 (se bild
4.3 - 1
, sidan 203). Om gaffeln är kortare används träbjälkar av lämplig längd som underlägg.
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en deformering av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten vid
lyftet med gaffeltrucken, inte tippar åt sidan.
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.3 Uppställning av automaten Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
204
→ Lyft upp automaten med gaffeltrucken ca. 35 cm.
Automaten står på 4 maskinfötter (pos 1 på bild 4.3 - 2
, sidan 204) med 4 distansstycken (pos 2
på bild 4.3 - 2
, sidan 204) till höjdinställningen, vid behov.
4

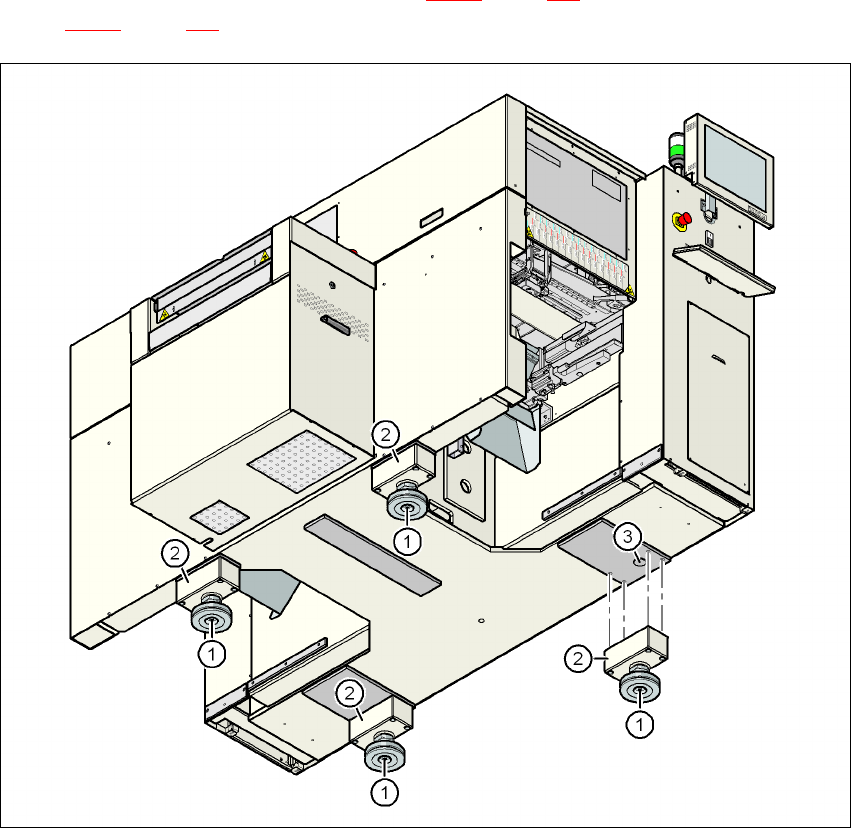

Bild 4.3 - 2 Automatens maskinfötter
(1) Maskinfot, 4 x
(2) Distansstycke, 4x
(3) Hål i maskinramen för maskinfötterna vid 830 mm kretskort-transporthöjd
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.3 Uppställning av automaten
205
4.3.4.1 Distansstycke för kretskort-transporthöjderna 900 / 930 / 950 mm
För kretskort-transporthöjderna 900 / 930 / 950 mm finns det olika distansstycken (se pos 2 på
bild 4.3 - 2
) och fästskruvar. Ni behöver 4 distansstycken och 16 fastsättningsskruvar.
4.3.4.2 Förinställning av kretskort-transporthöjd på 830 mm
För kretskortstransportörshöjden 830 mm behöver ni inget distansstycke.
→ Sätt in maskinfötterna i hålen på maskinramen (pos 4 på bild 4.3 - 2
, sidan 204).
→ Ställ med M24-muttrarna in höjden på maskinfötterna (pos 1 på bild 4.3 - 2
, sidan 204) så att
avståndet mellan undersidan av maskinfötterna och underkanten av maskinramen är
115 mm.
→ Dra M24-muttrarna bara med handkraft.
4.3.4.3 Förinställning av kretskort-transporthöjd på 900 / 930 / 950 mm
→ Fäst sen de 4 distansstyckena (pos 2 på bild 4.3 - 2, sidan 204).
Distansstyckena för de olika kretskort-transporthöjderna är upplistade i avsnitt 4.3.4.1
, sidan
205
.
→ Ställ med M24-muttrarna in höjden på maskinfötterna (pos 1 på bild 4.3 - 2
, sidan 204) på
följande värden:
Kretskortstransporthöjd Distansstycke, 4x
Artikelnr
Distansstyckshöjd Insexskruv, 16x
830 mm – – –
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122,5 mm DIN 912 M12x100
Kretskortstransporthöjd Avståndet mellan maskinfotsundersidan och
underkant på maskinramen
900 mm 177 mm
930 mm 207 mm
950 mm 230 mm
