4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i 4.4 Anpassa komponentvagn till kretskort-transpor thöj den Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 220 4 Bild 4.4 - 5 Komponentvagn: kretsko…
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.4 Anpassa komponentvagn till kretskort-transporthöjden
219
4.4.5 Kretskortstransporthöjd 900 mm
4
Bild 4.4 - 4 Komponentvagn: kretskort-transporthöjd 900 mm - vy bakifrån, läget för insexskruvarna och kontrollhål
(1) Insexskruv M6x12 och bricka (4 styck på baksidan)
(2) Klisterskyltar med höjdangivelserna 830, 900, 930 och 950 mm för kontrollhålen
(3) 4 kontrollhål för förinställningen av erfordrad höjd. Den valda höjden är riktigt förinställd, när
kontrollhålet inte är täckt av den vertikala profilpelaren (pos 4) (se pilen på bilden).
(4) Vertikal profilpelare
(5) Brygga
4 Uppställning och idriftsättning Driftsinstruktion SIPLACE D1i/D2i
4.4 Anpassa komponentvagn till kretskort-transporthöjden Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
220
4
Bild 4.4 - 5 Komponentvagn: kretskort-transporthöjd 900 mm - frontvy, läge av insexskruvarna
(1) Insexskruv M6x12 och bricka (4 styck på baksidan)
Driftsinstruktion SIPLACE D1i/D2i 4 Uppställning och idriftsättning
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 4.4 Anpassa komponentvagn till kretskort-transporthöjden
221
4.4.6 Kretskortstransporthöjd 930 mm
4

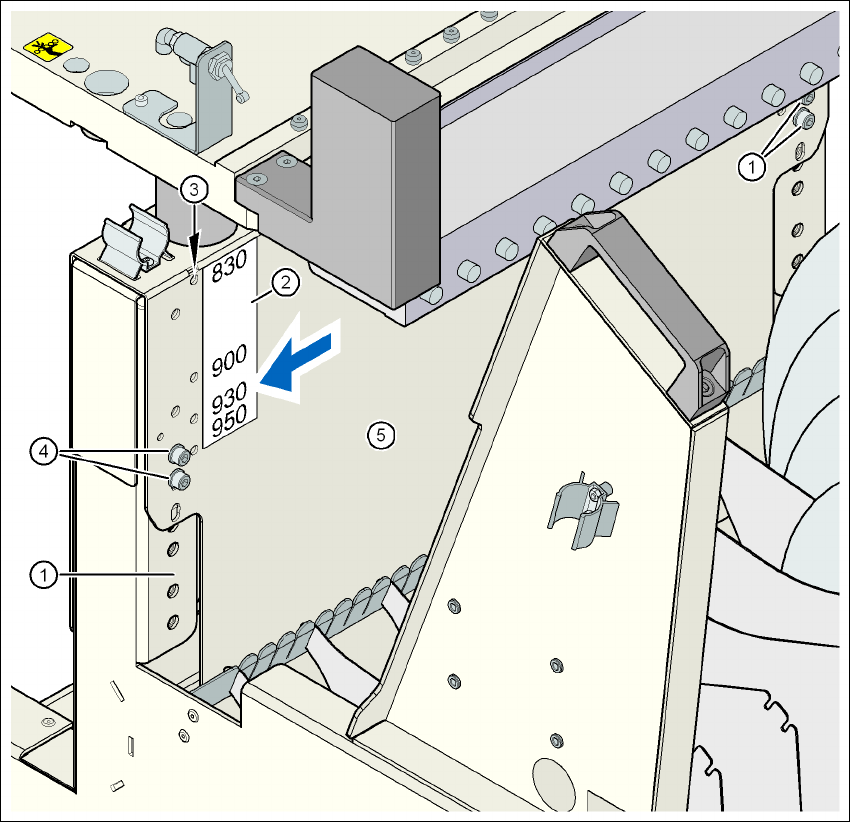

Bild 4.4 - 6 Komponentvagn: kretskort-transporthöjd 930 mm - vy bakifrån, läget för insexskruvarna och kontrollhål
(1) Insexskruv M6x12 och bricka (4 styck på baksidan)
(2) Klisterskyltar med höjdangivelserna 830, 900, 930 och 950 mm för kontrollhålen
(3) 4 kontrollhål för förinställningen av erfordrad höjd. Den valda höjden är riktigt förinställd, när
kontrollhålet inte är täckt av den vertikala profilpelaren (pos 4) (se pilen på bilden).
(4) Vertikal profilpelare
(5) Brygga
