Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg Från programversion SR.605.03 SP2 Ut gåva 10/2012 SV 6.1 Munstycksväxlare 269 6.1.2.6 Byt a magasin → För att ta bo rt ett magasin, trycker ni bort fjä derha ken (pos 1…
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.1 Munstycksväxlare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
268
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
AKTAS 6
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 6
→ Programmeringen av munstycksväxlare beskrivs i driftsinstruktion SIPLACE Pro.
ANM 6
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matarenheter. Komponenterna
fastnar på magnetskenan. Om matarenheterna inte är korrekt ditsatta på komponentbordet
kan det orsaka driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna
mellanrum.
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.1 Munstycksväxlare
269
6.1.2.6 Byta magasin
→ För att ta bort ett magasin, trycker ni bort fjäderhaken (pos 1) från magasinet och lyfter ma-
gasinet från hållaren.
6

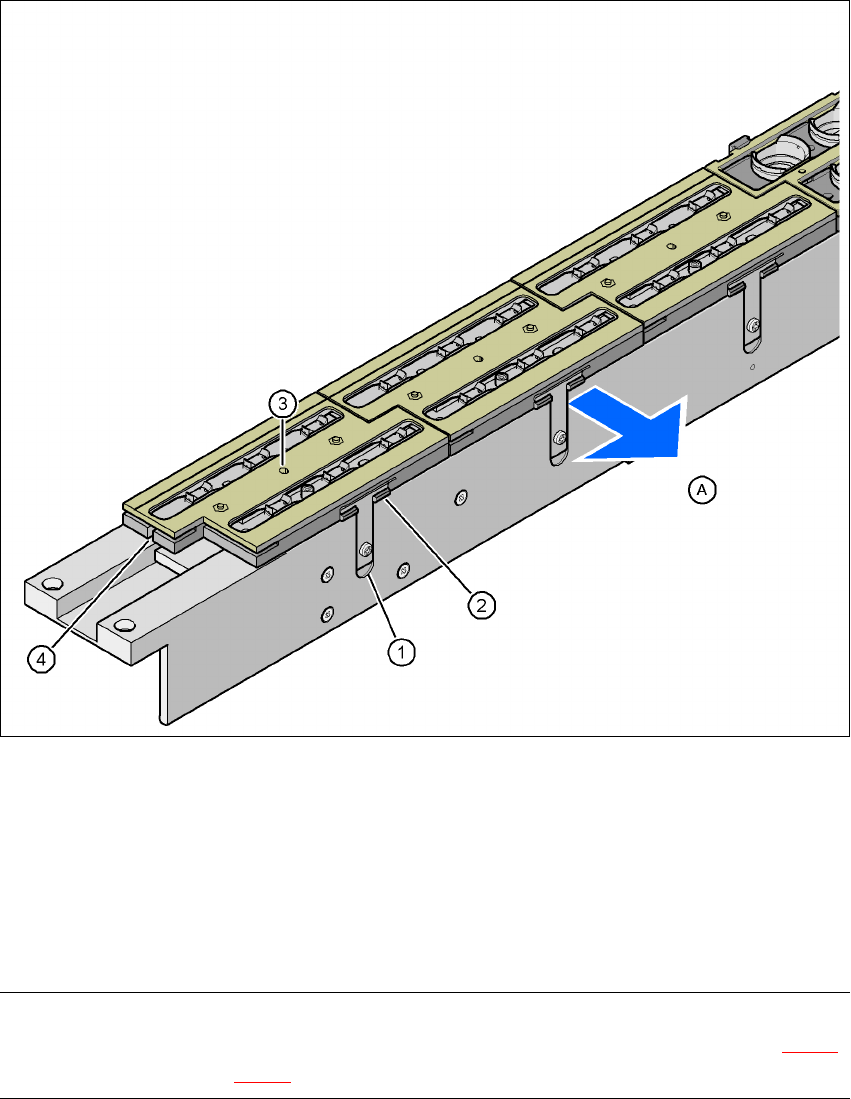

Bild 6.1 - 9 Byta magasin
(1) Fjäderhake
(2) Fästklämma
(3) Centreringshål
(4) Spår
(A) Tryck bort fjäderhaken från magasinet
ANM
Magasinet ska sättas in så att centreringsstiften glider in i centreringshålet (pos 3 på bild 6.1 - 9
)
och i spåret (pos 4 på bild 6.1 - 9). 6
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.1 Munstycksväxlare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
270
→ Sätt in magasinet med sidan med centreringshålet (pos 3 på bild 6.1 - 9) och spåret (pos 4
på bild 6.1 - 9
) i hållaren först. Båda tapparna på magasinet ska glida in i fästklämman (pos 2
på bild 6.1 - 9
).
→ Tryck undan fjäderhaken från magasinet.
→ Tryck på magasinet plant mot hållaren och släpp fjäderhaken. Fjäderhaken måste gå i in-
grepp.
6.1.2.7 Lägesavkänning
Varje magasin i munstycksväxlaren har ett lägesmärke för lägesindikation.
6

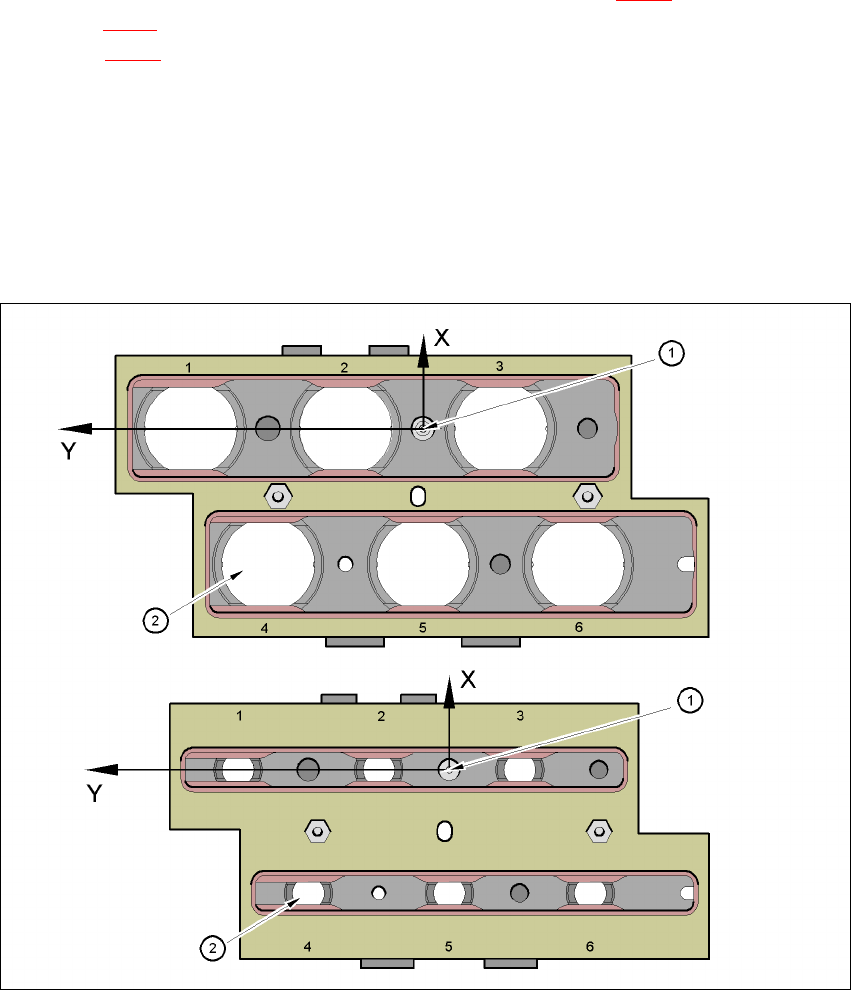

Bild 6.1 - 10 Munstycksväxlare - lägesavkänning
(1) Lägesmärke
(2) Munstyckenas i läge i magasinet i förhållande till lägesmärket
