3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i 3.10 Matare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 164 Tekniska data 3 3 3 3 Parameter för Surftape-matare 3 Parametrarna för Surf ta pe-matare…
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.10 Matare
163
3.10.8.15 Surftape-matare
För placering av Bare Die är Surftape-mataren nödvändig för komponentinmatningen. Dessa ma-
tare finns i utföranden för 8-, 12- resp. 16 mm band.
3
Bild 3.10 - 15 Surftape-matare
Hanteringen av mataren finns beskriven i bruksanvisningen för tillkopplingsmodulerna.
3 Tekniska data för automaten Driftsinstruktion SIPLACE D1i/D2i
3.10 Matare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
164
Tekniska data 3
3
3
3
Parameter för Surftape-matare 3
Parametrarna för Surftape-mataren kan ändras på SIPLACE Pro-datorn.
Bandbredder 8/12/16 mm
Rekommenderade band- och kompo-
nent-storlekar
8 mm: komponent 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: komponent 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: komponent 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Bandnoggrannhet för Bare Die på
Surftape
Bare Die-storlek till 2,3 x 2,3 mm²: +/- 100 m, 6
Bare Die-storlek över 2,3 x 2,3 mm²: +/- 200 m, 6
(räknat från fickans mittpunkt)
Nödvändigt avstånd mellan Bare Die-
kant till bandficka Min. 0,4 mm
Utstötarnål Enkel- eller trippelnål, beroende på storlek för Die
Bandmaterial Metriskt
Bandnorm IEC 286-3, DIN-IEC-286, EIA 481 och JIS C 0806
Bandrullens diameter 7" till 15"
Matarens ställyta 1 ställplats på komponentbordet
Driftsinstruktion SIPLACE D1i/D2i 3 Tekniska data för automaten
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 3.10 Matare
165

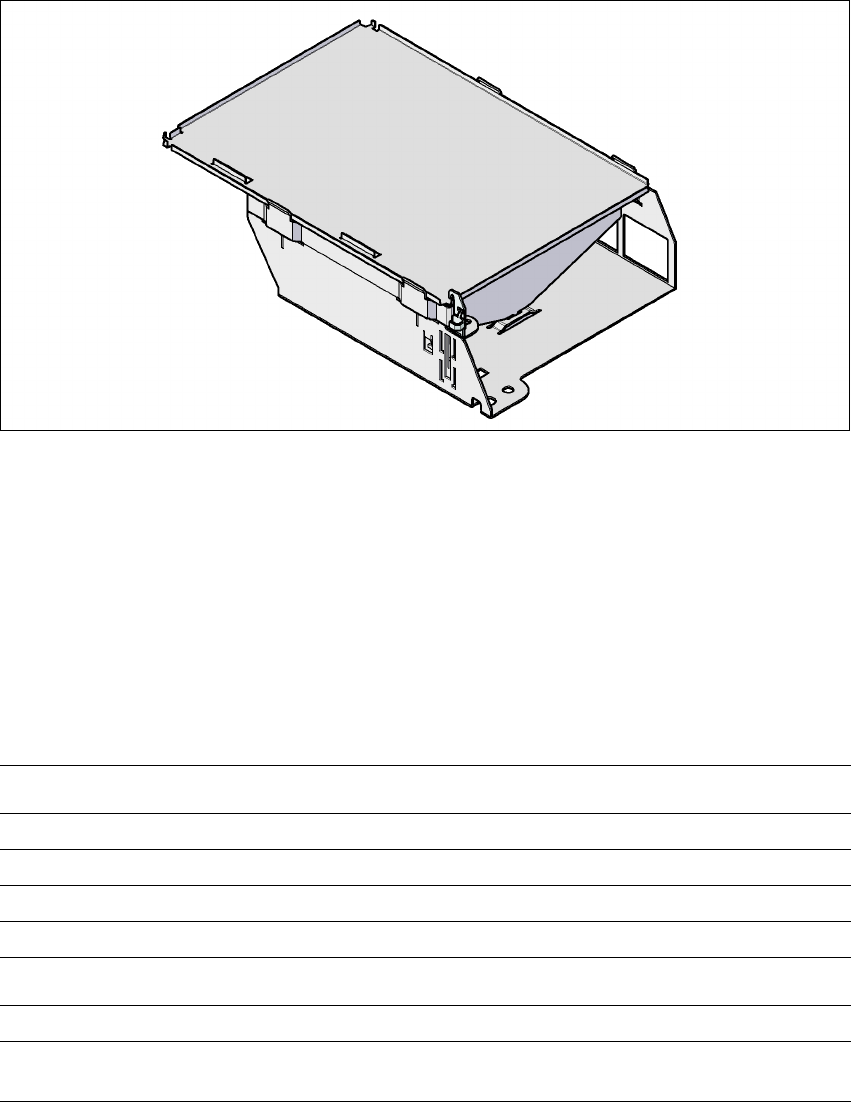

3.10.9 Waffle-Pack-hållare
Artikelnr 00116430-01 Hållare för stora Waffle-Pack (260 x360mm²)
Artikelnr 00116432-01 Hållare för små Waffle-Pack (136 x360mm²)
3
3.10.9.1 Beskrivning
Waffle-Pack-hållaren är en anordning för upptagning av JEDEC-Waffle-Pack i vilka komponenter
ställs till förfogande. Hållaren ställs såsom en matare på komponentbordet. Ytmagasinen byts för
hand.
Uppsättningen av hållarna är lämpligt när endast ett fåtal komponenttyper ur ett Waffle-Pack skall
monteras.
3.10.9.2 Tekniska data
3
Hållare för stora ytmagasin
Dimensioner LxBxH 425 x 264 x 113 mm³
Ställplatsbeläggning på komponentbordet 9
Inställningsmöjligheter Ställplats 1 (SIPLACE D1i)
Ytmonteringshuvud-spektrum P&P, C&P6, C&P12
Hållare för små ytmagasin
Dimensioner LxBxH 425 x 140 x 113 mm³
Ställplatsbeläggning på
komponentbordet
5
