6.1.2 Munstycksväxlare för 6-segments-Collect&Place-huvudet
Artikelnr 00119866-xx Munstycksväxlare, CP6, D2i/D1i
6.1.2.1 Beskrivning
Denna munstycksväxlare kan bära upp till 4 magasin med vardera 6 munstycksurtag. Två maga-
sinstyper finns: magasin för munstycken typ 8xx och magasin för munstycken typ 9xx. Magasinen
sitter på en gemensam hållare. De är centrerade med två cylinderstift och fixerade med klamrar.
Standardkonfiguration: 3 magasin för munstycken av typ 9xx
1 magasin för munstycken av typ 8xx
6

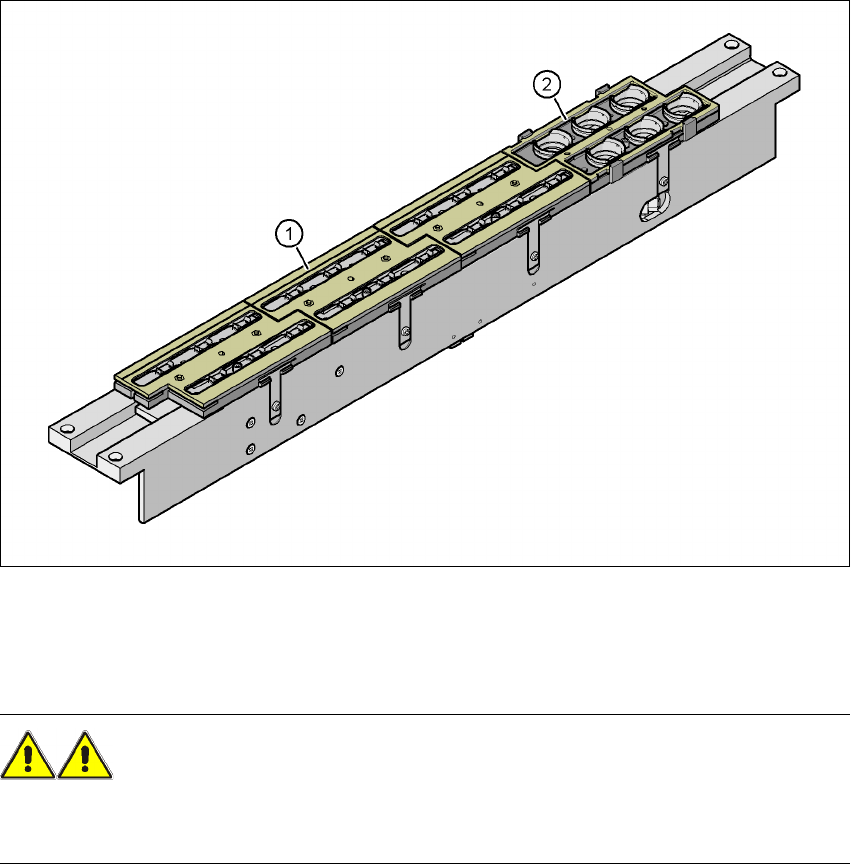

Bild 6.1 - 7 Munstycksväxlare för 6-segments-Collect&Place-huvudet
(1) Magasin för munstycken, typ 9xx
(2) Magasin för munstycken, typ 8xx
VARNING 6
→ Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkon-
figuration är det risk för huvudkollision!
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.1 Munstycksväxlare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
266
6.1.2.2 Tekniska data
6
6
6.1.2.3 Placering av munstycksväxlare för C&P6-huvudet
D1i-ytmonteringsautomat 6
På ställplats 2 kan en munstycksväxlare för 6-segments-Collect&Place-huvudet installeras. Den
rustas i stället för munstycksväxlaren för 12-segments-Collect&Place-huvudet (pos 1 på bild 6.1 -
2, sidan 259). Detta ger en totalkapacitet av 4 magasin med och totalt 24 munstycksurtag.
D2i-ytmonteringsautomat 6
På ställplatserna 1 och 2 kan vardera en munstycksväxlare för 6-segments-Collect&Place-huvu-
det installeras. Den rustas i stället för munstycksväxlaren för 12-segments-Collect&Place-huvudet
(pos 1 på bild 6.1 - 3
, sidan 260). Detta ger en totalkapacitet av 2 munstycksväxlare med 8 maga-
sin och totalt 48 munstycksurtag.
Munstycksväxlare för 6-segments-Collect&Place-huvudet
Mått (längd x bredd x höjd) 565 x 69 x 87 mm³
Antal magasin 4 med vardera 12 munstycksuttag
Munstyckstyper 8xx, 9xx
Munstycksväxlingstid ca 2 s per munstycke
Tryckluftsanslutning 0,48 MPa (4,8 bar)
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.1 Munstycksväxlare
267
6.1.2.4 Montering
Munstycksväxlarna (se bild 6.1 - 2 och 6.1 - 3, från sidan 259) är alltid fastsatta på styrkanalen för
tomband.
→ Rikta in munstycksväxlaren så att de rörliga fjäderhakarna riktas mot operatören, och fäst-
klämmorna alltid mot kretskortstransportören.
6
Bild 6.1 - 8 Montagepositioner
(1) Fjäderhakar riktade mot operatören
(2) Fästklämmor riktade mot kretskortstransportören
(3) Magasin för munstycken typ 8xx
(4) Magasin för munstycken typ 9xx
6.1.2.5 Anvisningar för användning
→ Inom en munstycksfamilj kan ni fylla på med olika munstyckstyper: ett 8-magasin kan påfyllas
med munstycken av typ 821, 822, 923, ett 9-magasin kan påfyllas med munstycken av typ
911, 914 etc.
ANM 6
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 6
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
