6.1.2.4 Montering
Munstycksväxlarna (se bild 6.1 - 2 och 6.1 - 3, från sidan 259) är alltid fastsatta på styrkanalen för
tomband.
→ Rikta in munstycksväxlaren så att de rörliga fjäderhakarna riktas mot operatören, och fäst-
klämmorna alltid mot kretskortstransportören.
6

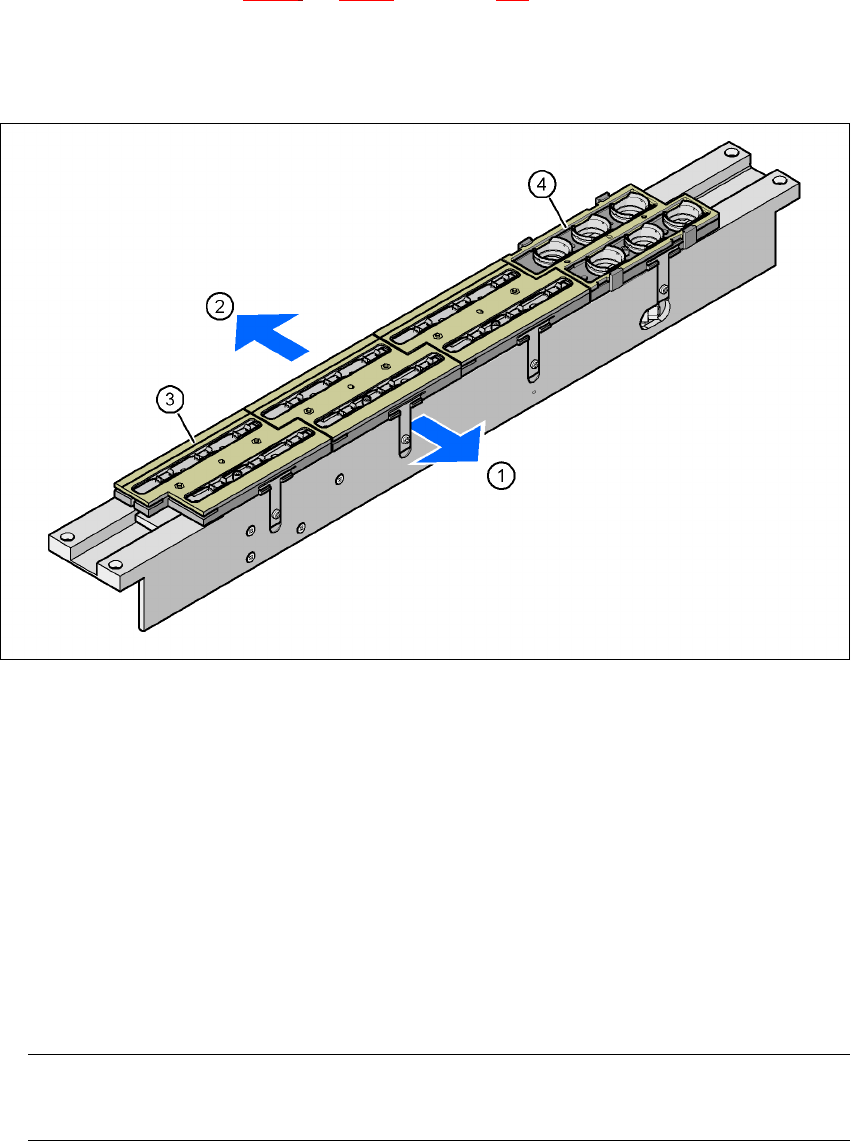

Bild 6.1 - 8 Montagepositioner
(1) Fjäderhakar riktade mot operatören
(2) Fästklämmor riktade mot kretskortstransportören
(3) Magasin för munstycken typ 8xx
(4) Magasin för munstycken typ 9xx
6.1.2.5 Anvisningar för användning
→ Inom en munstycksfamilj kan ni fylla på med olika munstyckstyper: ett 8-magasin kan påfyllas
med munstycken av typ 821, 822, 923, ett 9-magasin kan påfyllas med munstycken av typ
911, 914 etc.
ANM 6
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 6
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
6 Stationstillägg Driftsinstruktion SIPLACE D1i/D2i
6.1 Munstycksväxlare Från programversion SR.605.03 SP2 Utgåva 10/2012 SV
268
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
AKTAS 6
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 6
→ Programmeringen av munstycksväxlare beskrivs i driftsinstruktion SIPLACE Pro.
ANM 6
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matarenheter. Komponenterna
fastnar på magnetskenan. Om matarenheterna inte är korrekt ditsatta på komponentbordet
kan det orsaka driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna
mellanrum.
Driftsinstruktion SIPLACE D1i/D2i 6 Stationstillägg
Från programversion SR.605.03 SP2 Utgåva 10/2012 SV 6.1 Munstycksväxlare
269
6.1.2.6 Byta magasin
→ För att ta bort ett magasin, trycker ni bort fjäderhaken (pos 1) från magasinet och lyfter ma-
gasinet från hållaren.
6
Bild 6.1 - 9 Byta magasin
(1) Fjäderhake
(2) Fästklämma
(3) Centreringshål
(4) Spår
(A) Tryck bort fjäderhaken från magasinet
ANM
Magasinet ska sättas in så att centreringsstiften glider in i centreringshålet (pos 3 på bild 6.1 - 9
)
och i spåret (pos 4 på bild 6.1 - 9). 6
