QA表 ＮＯ． 15 (1/2) ＮＯ． 15 (2/ 2) 机种 调整方法 在没有LNC、扩散器的状态下组装LNC滑动轴托架。 确 认 ZA 轴滚 珠 丝 杠已定心。 确认靠自重会落下。 如不会落下，松开LNC滑动轴托架和LNC轴的固定螺丝进行调整。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 40194743 LNC轴 变更履历 40206634 LNC滑动轴托架J1 日期 対象部品 品番 品名 関連する品質特性 …
QA表 ＮＯ． 14 (1/2) ＮＯ． 14
(2/2)
机种
调整方法

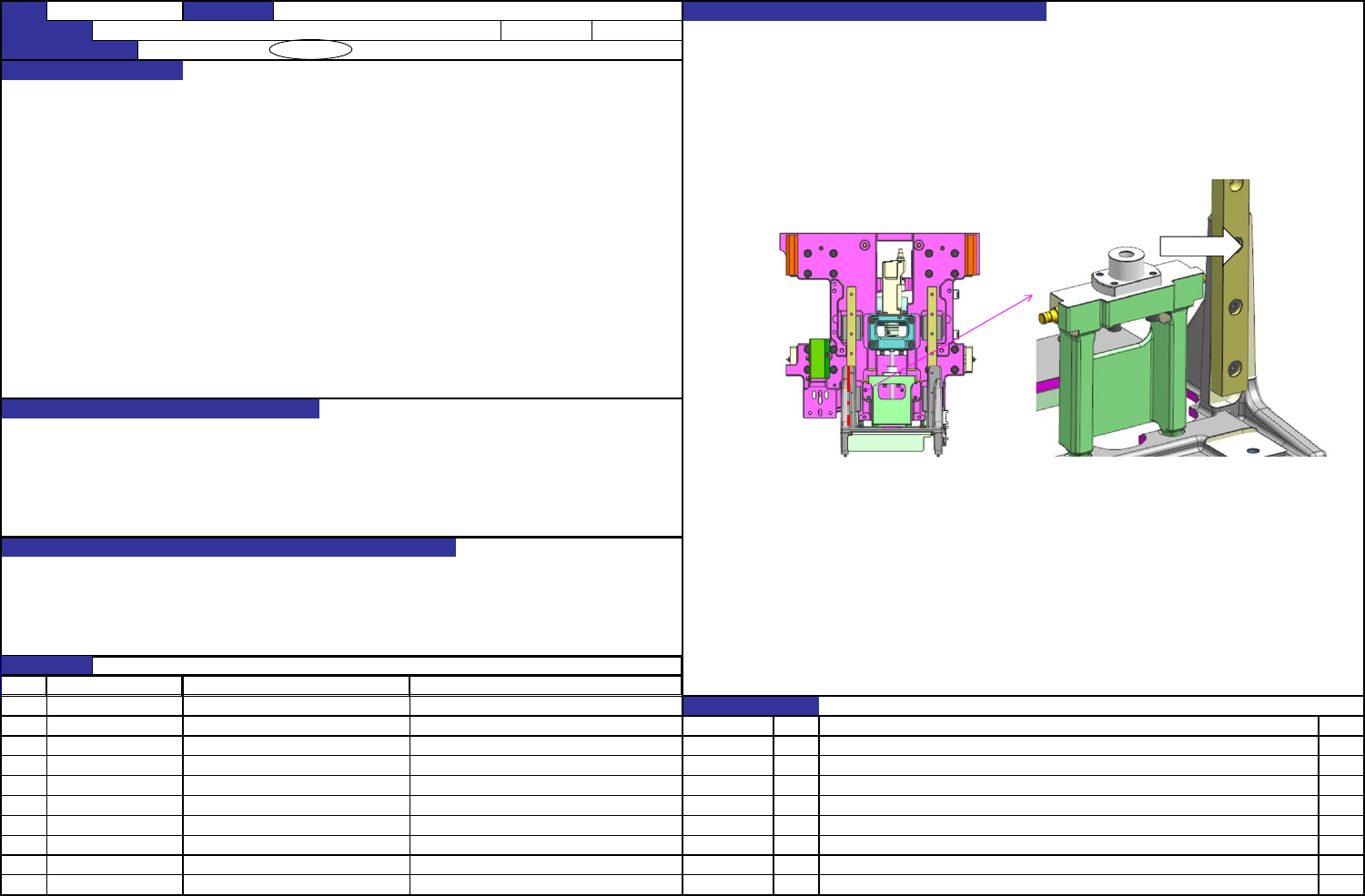

将L侧ZA导轨抵住LNC滑动轴托架组装。
将LNC托架抵住导轨组装，以此确保LNC的垂直度。 组装R侧ZA导轨和LNC滑动轴托架。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
内容
40194753
LM导轨(ML12)
变更履历
40206634
LNC滑动轴托架
日期
対象部品
品番
品名
関連する品質特性
质量特性(规格调整值)
预想故障（应规格调整值不良而发生的故障）
预想故障（应规格调整值不良而发生的故障）
这是确保LNC对吸嘴垂直度的作业，因此组装后要用垫隙片确认LNC托架与贴装头板下面的平行度在0.1mm以内，当
超出规格值时请重新进行调整。
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称
LNC直角调整
JM-100
装置名称
贴装头
确认方法及调整方法（故障处理方法）
背面图
ＮＯ
对象元件
货号
品名
有关质量特性
2-14
QA表 ＮＯ． 15 (1/2) ＮＯ． 15
(2/2)
机种
调整方法

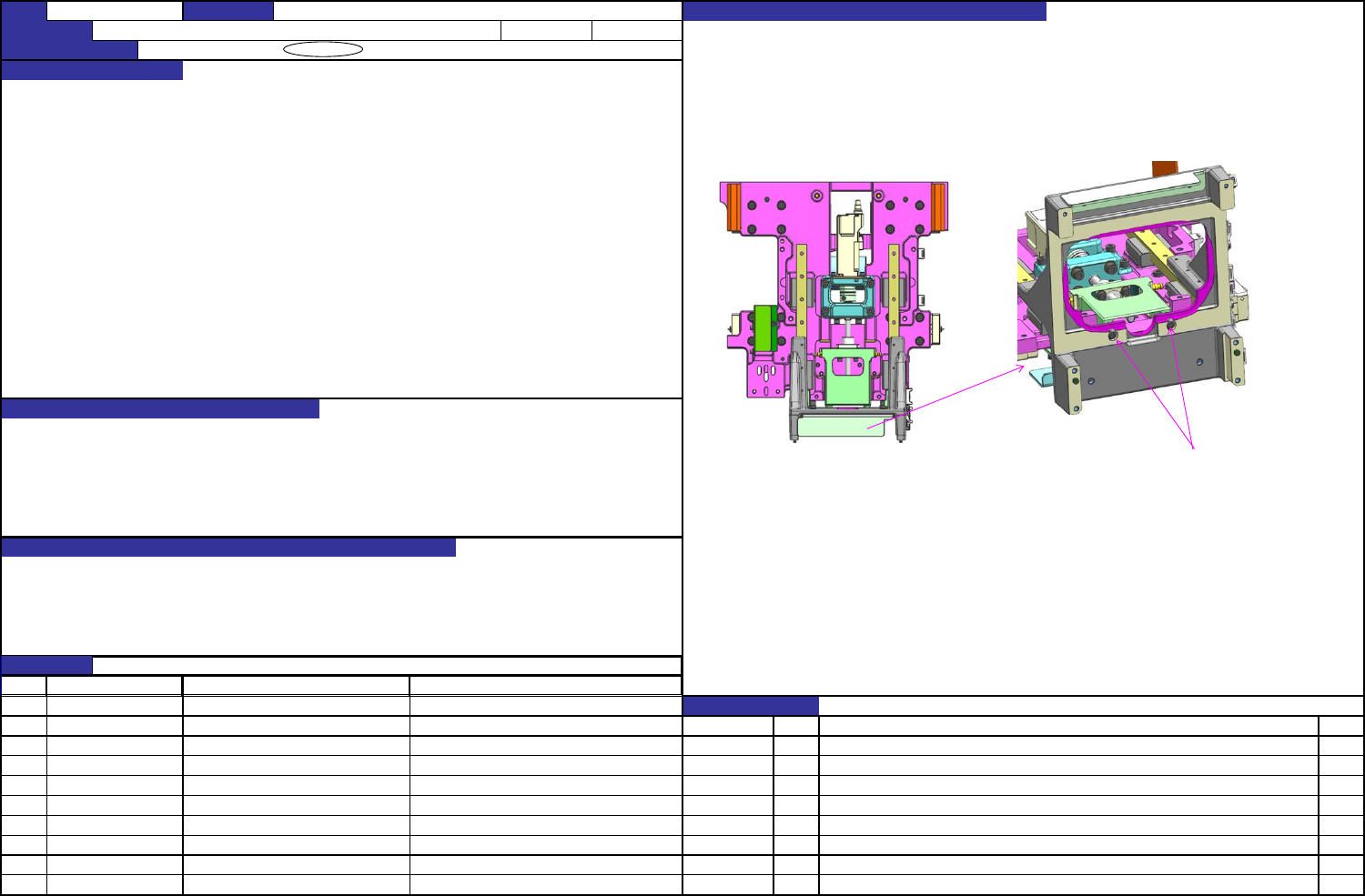

在没有LNC、扩散器的状态下组装LNC滑动轴托架。
确认ZA轴滚珠丝杠已定心。
确认靠自重会落下。
如不会落下，松开LNC滑动轴托架和LNC轴的固定螺丝进行调整。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40194743
LNC轴
变更履历
40206634
LNC滑动轴托架J1
日期
対象部品
品番
品名
関連する品質特性
内容
质量特性(规格调整值)
预想故障（应规格调整值不良而发生的故障）
预想故障（应规格调整值不良而发生的故障）
功能名称
调整ZA轴滚珠丝杠
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
JM-100
装置名称
贴装头
确认方法及调整方法（故障处理方法）
螺丝
下面图
ＮＯ
对象元件
货号
品名
有关质量特性
2-15
QA表 ＮＯ． 16 (1/2) ＮＯ． 16
(2/2)
机种
调整方法。

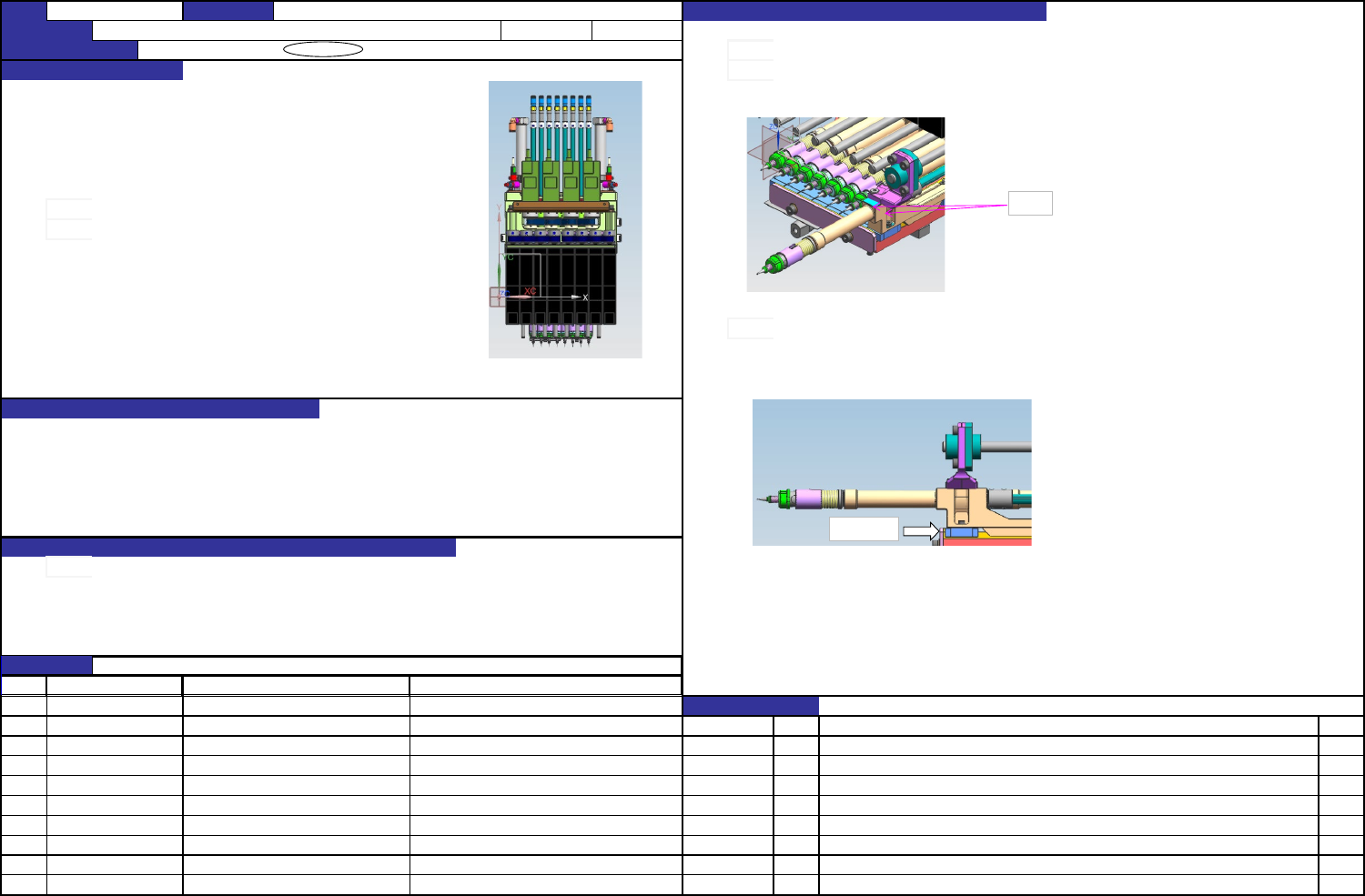

·X方向。
松开并调整下部Z滑块托架和导向块固定螺钉
头部处于右侧所示状态时，基于Z1的每个中心间误差的MAX值小于指定值。
X方向：0.03mm
Y方向：0.03mm
·Y方向。
通过在下Z滑块支架和导块之间放置垫片进行调整。
由于安装位置故障导致部件吸入错误。
同时更换喷嘴失败。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
40190386
Z_SLIDE_BRACKET_SHIM_5
t=0.005
变更履历
40190387
Z_SLIDE_BRACKET_SHIM_10
t=0.010
日期
内容
预想故障（应规格调整值不良而发生的故障）
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
JM-100
装置名称
贴装头
确认方法及调整方法（故障处理方法）
功能名称
检查头部XY核心
対象部品
品番
品名
関連する品質特性
螺钉
间隔垫片
ＮＯ
对象元件
货号
品名
有关质量特性
2-16
