MODEL TCM-3500Z-2
0109-001
214
㔚᳇೙ᓮㇱ ELECTRICAL SECTION

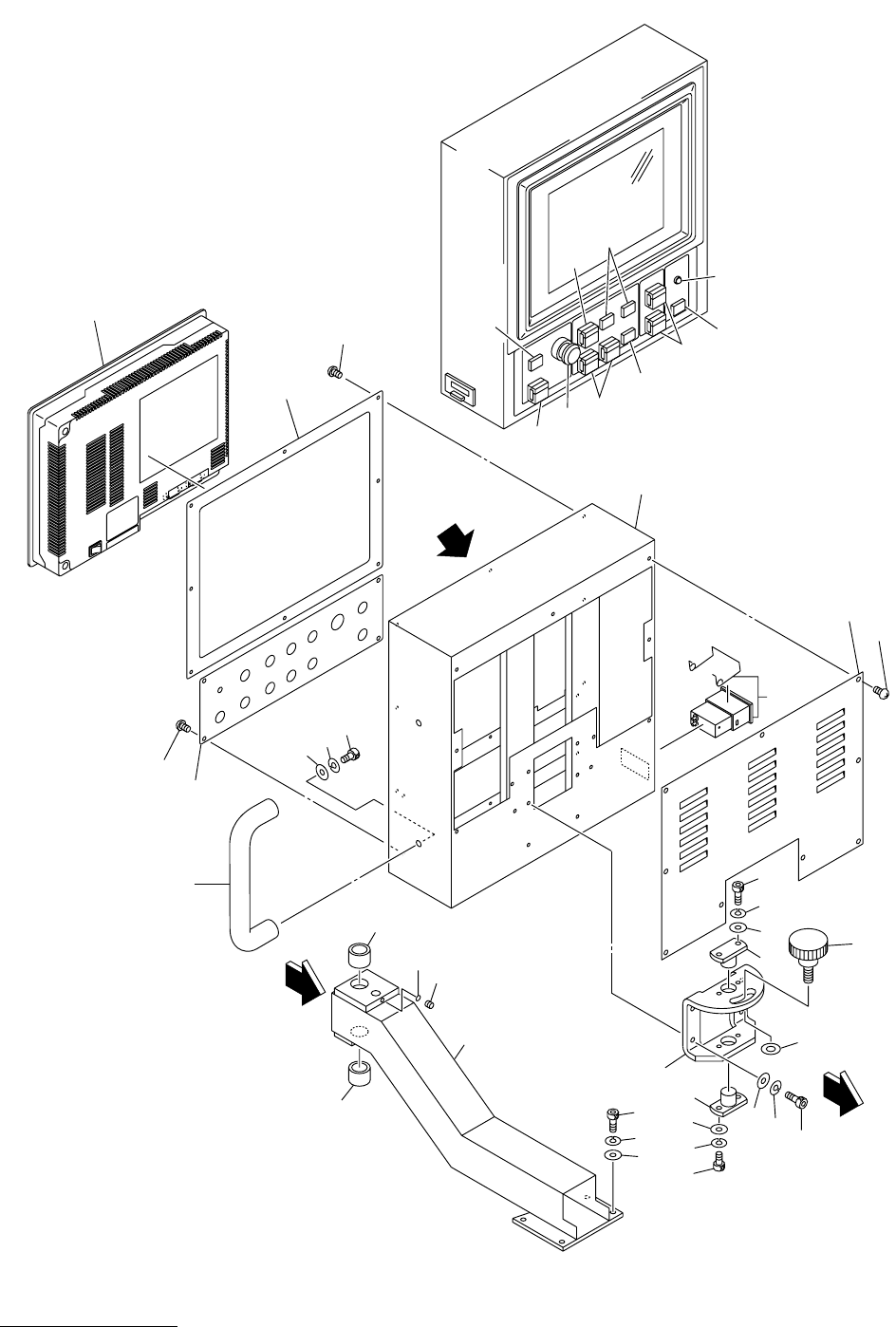

Fig.11-10 ೨㕙ᠲ૞ࡄࡀ࡞ Front Operation Panel
See Fig.1-1
See Fig.1-1
Key No.13
1
41
42
42
43
28
28
11
11
12
12
13
14
15
15
27
26
26
18
. .
24
24
25
.
16
16
17
17
.
19
19
20
.
21 22
.
23
MODEL TCM-3500Z-2
0109-001
215
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
11-10
1 630 074 9021 PANEL 1 678DC-02V-001
11 630 033 4609 SWITCH,BUTTON 1 PB1 678DC-02D-001
12 630 033 4586 DISPLAY ELEMENT 1 LED1 678DC-02D-002
13 630 033 4593 ACCESSORY,SW 1 678DC-02D-003
14 630 066 7042 SWITCH,BUTTON 1 PB3 678DC-02D-004
15 630 000 3130 SWITCH,SELECTOR 1 SW3 678DC-02D-012
16 630 000 2713 SWITCH,BUTTON 1 PB5(LED2) 678DC-02D-006
17 630 000 0382 ACCESSORY,SW 1 678DC-02D-009
18 630 000 2515 SWITCH,BUTTON 2 PB7, PB8 678DC-02D-005
19 630 000 2713 SWITCH,BUTTON 2 PB6(LED3), PB11(LED4)
678DC-02D-006
20 630 000 0382 ACCESSORY,SW 2 678DC-02D-009
21 630 000 2713 SWITCH,BUTTON 1 PB12(LED5) 678DC-02D-006
22 630 000 0382 ACCESSORY,SW 1 678DC-02D-009
23 630 007 6066 SWITCH,BUTTON 1 PB9 678DC-02D-007
24 630 007 6066 SWITCH,BUTTON 1 PB10 678DC-02D-007
25 630 000 0382 ACCESSORY,SW 1 678DC-02D-009
26 630 035 0074 BUZZER 1 BZ1 678DC-02D-011
27 630 000 2744 SWITCH,BUTTON 1 PB13(LED6) 678DC-02D-008
28 407 035 4704 LED SLP-721F 1 LED7 678DC-02D-010
41 411 141 4107 WASHER V 5X10X1 2 FW5
42 411 141 6705 WASHER SPR 5 2 SW5
43 630 000 7749 BOLT,HEX-SCT 2 M5X10
MODEL TCM-3500Z-2
0109-001
216
㔚᳇೙ᓮㇱ ELECTRICAL SECTION
Fig.11-11 ᓟ㕙ᠲ૞ࡄࡀ࡞ Rear Operation Panel
31
32
32
10
6
8
7
1
2
29
3
4
5
30
A
43
44
45
46
47
49
48
52
53
54
B
47
46
45
44
42
42
41
41
50
50
51
55
56
57
57
42
B
DETAIL"A"
11
11
12
12
13
13
.
.
24
25
.
21
22
.
16
16
17
17
.
18
23
19
20
.
27
27
28
28
14
14
Fig.11-11
TCM-3500Z-2
TCM-3000Z-2
