B-24 B1 1 サーボモーター配線図 Wiring diagram servo motor ｲﾗｽﾄ番号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl. 1 EZ1-969-436-12 ﾊ-ﾈｽ (X ｼﾞｸ ﾓ-ﾀ- ) HARNESS 1 2 EZ1-492-313-13 ｹ-ﾌﾞﾙ ASSY (X ｼﾞｸ …
B-23
B11

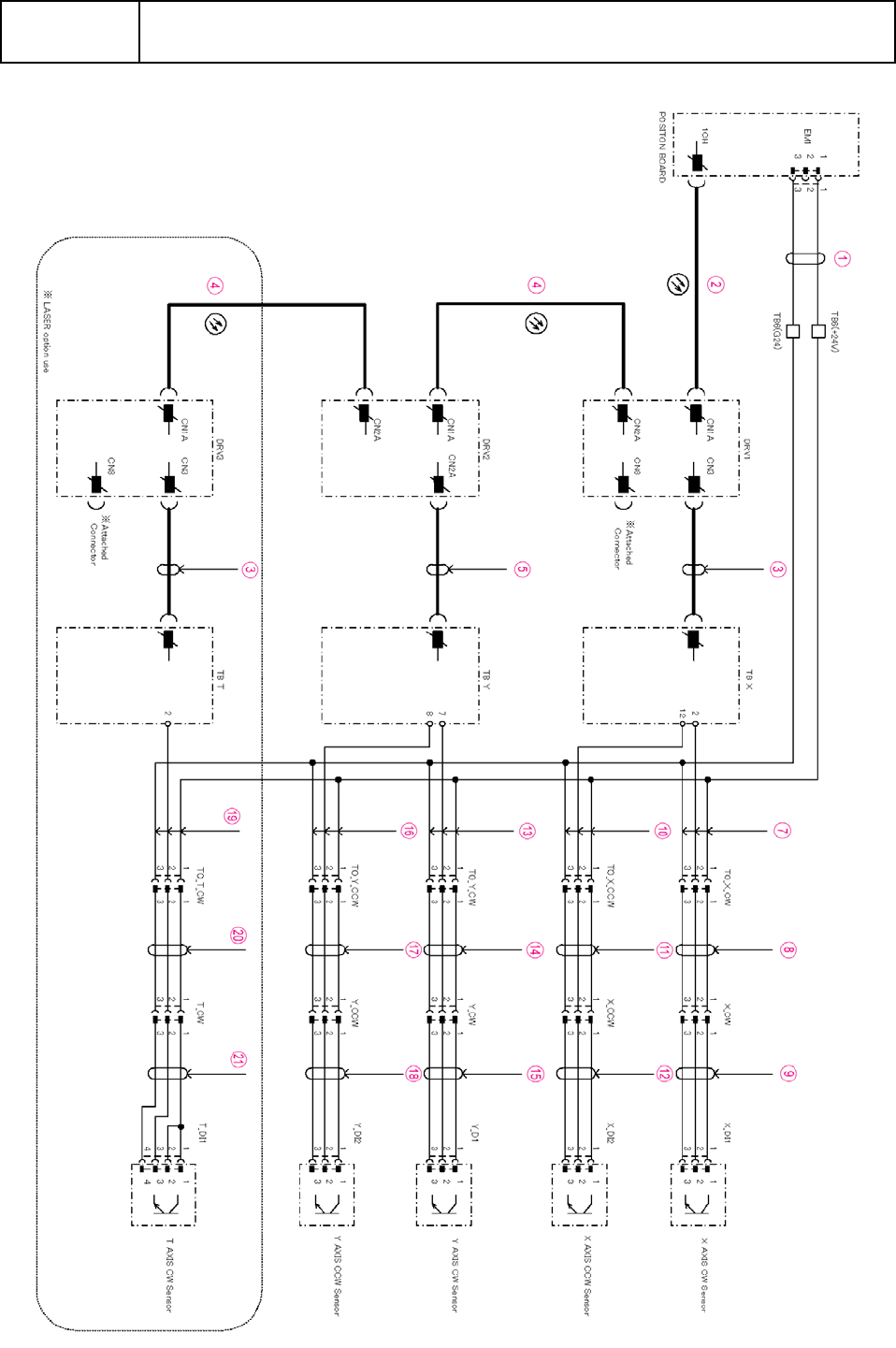

サーボモーター配線図
Wiring diagram servo motor
26
B-24
B11
サーボモーター配線図
Wiring diagram servo motor
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-436-12
ﾊ-ﾈｽ (X ｼﾞｸ ﾓ-ﾀ-)
HARNESS
1
2 EZ1-492-313-13
ｹ-ﾌﾞﾙ ASSY (X ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ)
CABLE ASSY(X AXIAL MOTOR TRA*)
1
3 EZ1-846-587-11
ｴﾝｺ-ﾀﾞ-ｹ-ﾌﾞﾙ (MR-J3ENCBL5M-A1*)
CABLE,ENCODER (MR-J3ENCBL5M-
A*)
1
4 EZ1-846-582-11
ﾌｲ-ﾄﾞﾊﾞﾂｸ ｹ-ﾌﾞﾙ (NO.06 ACF117A)
CABLE, FEEDBACK (NO.06
ACF117A)
3
5 EZ1-492-272-11
ｽｹ-ﾙ ﾕﾆﾂﾄ (ABS ST748A-600A-L)
SCALE UNIT (ABS ST748A-600A-L)
1
6 EZ1-969-437-13
ﾊ-ﾈｽ (ｼ-ﾀ ｼﾞｸ ﾓ-ﾀ-)
HARNESS
1
7 EZ1-492-314-13
ｹ-ﾌﾞﾙ ASSY (ｼ-ﾀ ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ)
CABLE ASSY (THETA AXIAL
MOTOR*)
1
9 EZ1-846-831-11
USB CABLE (KU20-EC3)
USB CABLE (KU20-EC3)
1
10 EZ1-969-194-12
ﾊ-ﾈｽ (ﾚ-ｻﾞ- ﾃﾞﾝｹﾞﾝ)
HARNESS
1
11 EZ1-969-195-12
ﾊ-ﾈｽ (ﾚ-ｻﾞ- ｱ-ｽ)
HARNESS
1
12 EZ1-846-591-11
ｾﾝｻ- ｴﾝﾁﾖｳ ｹ-ﾌﾞﾙ (HL-C2CCJ5)
CABLE,SENSOREXTENSION (HL-
C2C*)
1
13 EZ1-492-276-11
ﾚ-ｻﾞ- ﾍﾝｲ ｾﾝｻ- (HL-C203BE)
SENSOR,LASERDISPLACEMENT
(HL-*)
1
14 EZ1-969-148-13
ﾊ-ﾈｽ (YA ｼﾞｸ ﾓ-ﾀ-)
HARNESS
1
15 EZ1-969-438-13
ﾊ-ﾈｽ (YA ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ)
HARNESS
1
16 EZ1-846-585-11
ﾓ-ﾀ- ﾁﾕｳｹｲｹ-ﾌﾞﾙ (MR-J4THCBL03M)
CABLE,MOTORTRANSLATION (MR-
J4*)
2
17 EZ1-969-165-14
ﾊ-ﾈｽ (YA ｼﾞｸ ｻ-ﾐｽﾀ)
HARNESS
1
18 EZ1-492-189-13
ﾓ-ﾀ- ASSY (YA ｼﾞｸ)
ASSY, MOTOR
1
20 EZ1-492-272-21
ｽｹ-ﾙ ﾕﾆﾂﾄ (ABSST748A-1000A-L)
SCALE UNIT (ABSST748A-1000A-L)
2
21 EZ1-969-148-23
ﾊ-ﾈｽ (YB ｼﾞｸ ﾓ-ﾀ-)
HARNESS
1
22 EZ1-969-438-22
ﾊ-ﾈｽ (YB ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ)
HARNESS
1
24 EZ1-969-165-24
ﾊ-ﾈｽ (YB ｼﾞｸ ｻ-ﾐｽﾀ)
HARNESS
1
25 EZ1-492-189-23
ﾓ-ﾀ- ASSY (YB ｼﾞｸ)
ASSY, MOTOR
1
26 EZ1-846-587-21
ｴﾝｺ-ﾀﾞ-ｹ-ﾌﾞﾙ (MR-J3ENCBL5M-A2)
CABLE,ENCODER (MR-J3ENCBL5M-
A2)
1
