A2 Y フレーム・架台 Y Frame/Base fram e ｲﾗｽﾄ番 号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl. 1 EZX- 2586 - 641 -4 ｼﾁﾕｳ ASSY SUPPORT ASSY 2 2 EZX- 2586 - 628 -2 ｶﾀﾞｲ ASSY ST AND ASSY 1 3 EZ…

100%1 / 144

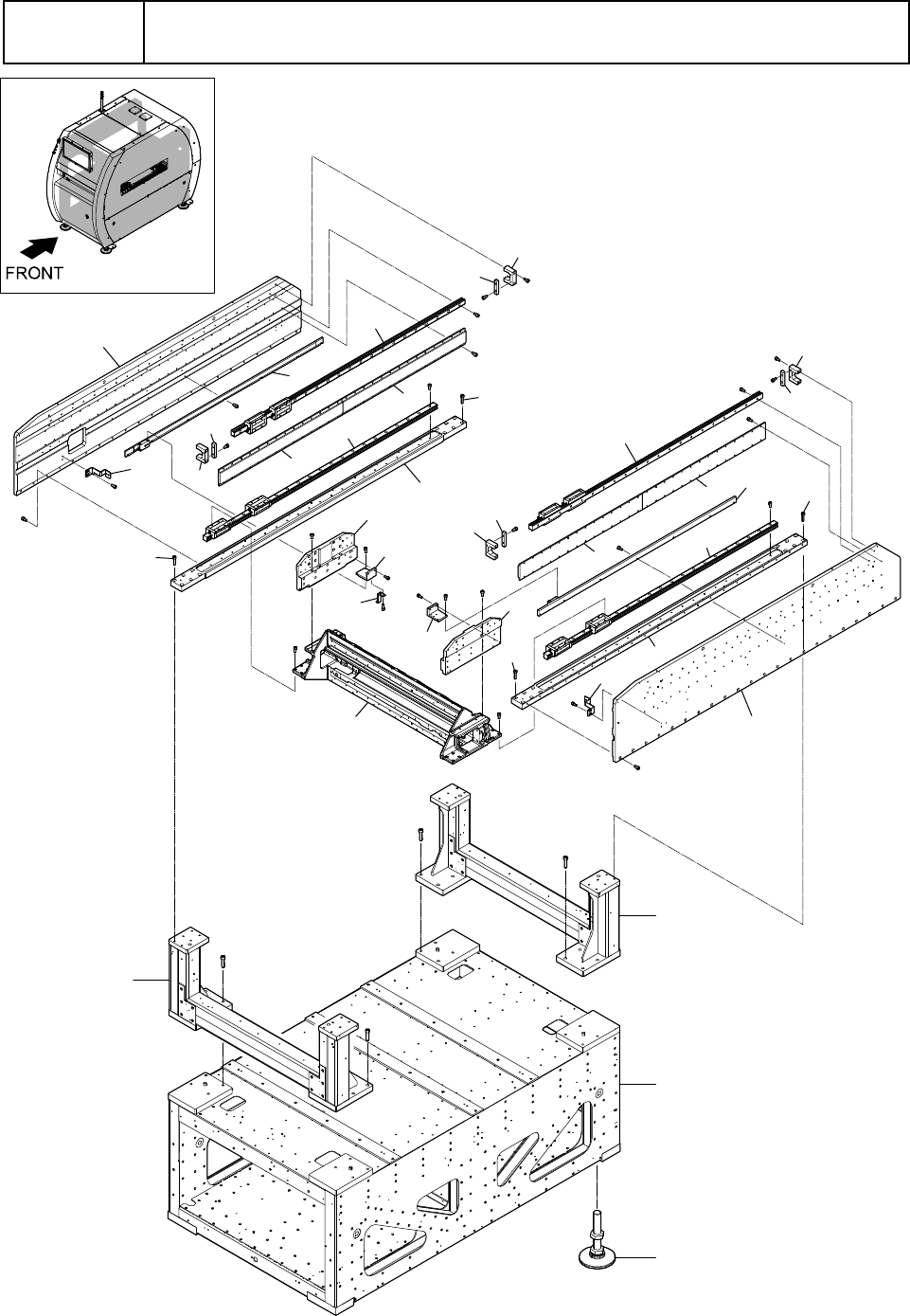

A2
Y
フレーム・架台
Y Frame/Base frame
2
1
1
4
6
8
9
10
13
11
20
20
20
20
11
11
14
14
14
15
12
16
19
16
16
16
15
17
18
17
15
15
14
19
11
7
5
3
A-8
A2
Y
フレーム・架台
Y Frame/Base frame
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZX-2586-641-4
ｼﾁﾕｳ
ASSY
SUPPORT ASSY
2
2 EZX-2586-628-2
ｶﾀﾞｲ
ASSY
STAND ASSY
1
3 EZA-8416-971-A
ｱｼﾞﾔｽﾀ- ﾌﾂﾄ
ASSY
FOOT ASSY, ADJUSTOR
4
4 EZ4-452-176-04
Y
ｼﾞｸ ﾓ-ﾀ- ﾌﾞﾗｹﾂﾄ
(R)
Y MOTOR BRACKET (R)
1
5 EZ4-452-176-14
Y
ｼﾞｸ ﾓ-ﾀ- ﾌﾞﾗｹﾂﾄ
(L)
Y MOTOR BRACKET (L)
1
6 EZ4-452-194-01
Y
ｼﾞｸ ｶﾞｲﾄﾞ ﾍﾞ-ｽ
(L)
Y GUIDE BASE (L)
1
7 EZ4-452-194-11
Y
ｼﾞｸ ｶﾞｲﾄﾞ ﾍﾞ-ｽ
(R)
Y GUIDE BASE (R)
1
8 EZ4-452-260-04
X
ﾋﾞ-ﾑ
X BEAM
1
9 EZ4-452-277-03
Y
ｼﾞｸ ﾓ-ﾀ ﾍﾞ-ｽ
(L)
Y MOTOR BASE (L)
1
10 EZ4-452-277-13
Y
ｼﾞｸ ﾓ-ﾀ ﾍﾞ-ｽ
(R)
Y MOTOR BASE (R)
1
11 EZ4-455-753-01
ｶﾞｲﾄﾞ
(SHS25V2UU+1260L-2)
GUIDE (SHS25V2UU+1260L-2)
4
12 EZ4-452-270-01
Y
ｺﾃｲｸﾞ
(L)
Y RETAINER (L)
1
13 EZ4-452-270-11
Y
ｺﾃｲｸﾞ
(R)
Y RETAINER (R)
1
14 EZ7-683-475-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
8X30
BOLT,HEXAGON SOCKET 8X30
24
15 EZ4-452-282-01
Y
ｽﾄﾂﾊﾟ- ﾌﾞﾗｹﾂﾄ
Y STOPPER BRACKET
4
16 EZ4-452-283-02
Y
ｽﾄﾂﾊﾟ-
Y STOPPER
4
17 EZ4-452-265-02
Y
ｽｹ-ﾙ ﾌﾞﾗｹﾂﾄ
Y SCALE BRACKET
2
18 EZ4-452-289-01
Y
ｾﾝｻ- ﾄﾞｸﾞ
(2)
Y SENSOR DOG (2)
1
19 EZ1-492-272-21
ｽｹ-ﾙ ﾕﾆﾂﾄ
(ABSST748A-1000A-L)
SCALE UNIT (ABSST748A-1000A-L)
2
20 EZ1-855-269-11
ﾘﾆｱ
ｺﾃｲｼ
(LM-H3S50-672-92C0)
MOTOR, LINEAR
4
EZ4-705-131-31
ﾛﾂｶｸ
ｱﾅﾂｷ
ﾎﾞﾙﾄ
(M5X15)
BOLT (M5X15), HEXAGON SOCKET
4
EZ7-683-435-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
5X10
BOLT,HEXAGON SOCKET 5X10
8
EZ7-683-453-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
6X12
BOLT,HEXAGON SOCKET 6X12
16
EZ7-683-454-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
6X14
BOLT,HEXAGON SOCKET 6X14
16
EZ7-683-465-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
6X40
BOLT,HEXAGON SOCKET 6X40
8
EZ7-683-455-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
6X16
BOLT,HEXAGON SOCKET 6X16
44
EZ7-683-457-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
6X20
BOLT,HEXAGON SOCKET 6X20
84
EZ4-455-754-01
ｽﾍﾟ
-
ｻ
(SMKB5-4)
SPACER (SMKB5-4)
8
EZ4-452-347-01
ｼﾘｱﾙ
NO.
ﾗﾍﾞﾙ
(
ﾑｼﾞ
) (1446)
LABEL (PLAIN),SERIAL NO.(1446)
1
A-9
A2
Y
フレーム・架台
Y Frame/Base frame
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
EZ4-455-993-01
ｹｲｺｸ
ﾗﾍﾞﾙ
(
ｷﾖｳｼﾞﾊﾞ
) (M)
LABEL (STRONG MAGNETIC
FIELD)M
8
