B 16 モーター配線図 Wiring diagram mot or B- 33
B15
強制パス配線図
(
オプション
)
Wiring diagram forced pass switch (option)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-320-12
ﾊ-ﾈｽ
(TB10-RY3 14)
HARNESS
1
2 EZ1-969-320-22
ﾊ-ﾈｽ
(TB10-RY4 14)
HARNESS
1
3 EZ1-969-320-32
ﾊ-ﾈｽ
(TB10-RY5 14)
HARNESS
1
4 EZ1-969-321-12
ﾊ-ﾈｽ
(TB15-RY3 13)
HARNESS
1
5 EZ1-969-321-22
ﾊ-ﾈｽ
(TB15-RY4 13)
HARNESS
1
6 EZ1-969-321-32
ﾊ-ﾈｽ
(TB15-RY5 13)
HARNESS
1
7 EZ1-969-318-11
ﾊ-ﾈｽ
(
ﾊﾟｽ
ｽｲﾂﾁ
ｼﾝｺﾞｳ
)
HARNESS
1
8 EZ1-969-319-12
ﾊ-ﾈｽ
(
ﾊﾟｽ ﾓ-ﾄﾞ ｽｲﾂﾁ ﾁﾕｳｹｲ
)
HARNESS
1
9 EZ1-969-348-14
ﾊ-ﾈｽ
(
ﾊﾟｽ ﾓ-ﾄﾞ ｽｲﾂﾁ
)
HARNESS
1
10 EZ1-969-389-11
ﾊ-ﾈｽ
(FG, AVR4)
HARNESS
1
11 EZ1-969-324-11
ﾊ-ﾈｽ
(AVR4
ﾆﾕｳﾘﾖｸ
)
HARNESS
1
12 EZ1-969-325-13
ﾊ-ﾈｽ
(CTRL1
ﾃﾞﾝｹﾞﾝ
)
HARNESS
1
13 EZ1-755-682-11
ﾊﾟﾜ- ﾘﾚ
-
(LY4N-D2 DC24)
RELAY, POWER (LY4N-D2 DC24)
3
14 EZ1-798-477-12
ｶｷﾞﾂｷ
ｾﾚｸﾀ
ｽｲﾂﾁ
(CW4K-2BE20)
SWITCH, SELECTOR (CW4K-2BE20)
1
15 EZ1-474-501-11
ｽｲﾂﾁﾝｸﾞ
ﾃﾞﾝｹﾞﾝ
(S82S-7705)
POWER, SWITCHING (S82S-7705)
1
16 EZ1-458-647-11
ｼ-ｹﾝｻ
(FX3UC-16MT/D)
SEQUENCER (FX3UC-16MT/D)
1
B-32
B16

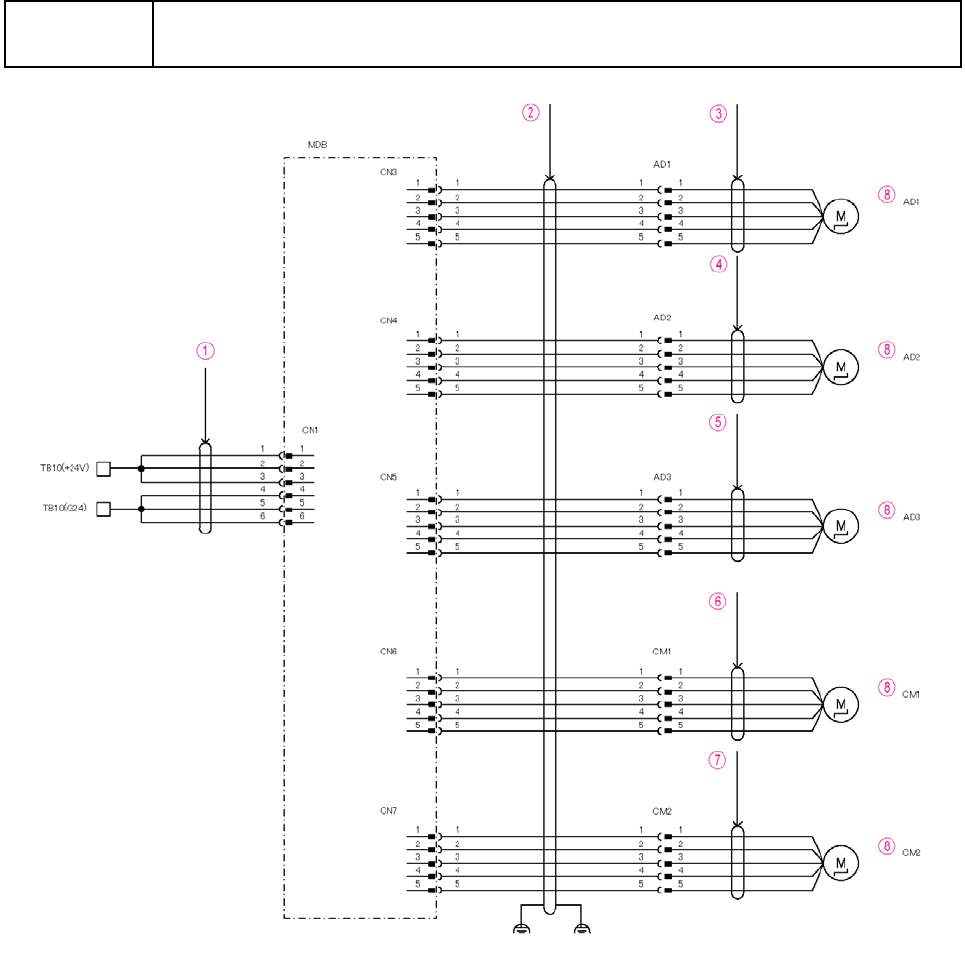

モーター配線図
Wiring diagram motor
B-33
B16
モーター配線図
Wiring diagram motor
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-202-13
ﾊ-ﾈｽ
(MDB
ﾃﾞﾝｹﾞﾝ
)
HARNESS
1
2 EZ1-969-204-15
ﾊ-ﾈｽ
(AD, CM
ﾓ-ﾀ- ﾁﾕｳｹｲ
)
HARNESS
1
3 EZ1-492-193-13
ﾓ-ﾀ-
ASSY (AD1)
ASSY, MOTOR
1
4 EZ1-492-193-23
ﾓ-ﾀ-
ASSY (AD2)
ASSY, MOTOR
1
5 EZ1-492-193-33
ﾓ-ﾀ-
ASSY (AD3)
ASSY, MOTOR
1
6 EZ1-492-193-43
ﾓ-ﾀ-
ASSY (CM1)
ASSY, MOTOR
1
7 EZ1-492-193-53
ﾓ-ﾀ-
ASSY (CM2)
ASSY, MOTOR
1
8 EZ1-855-280-11
ｽﾃﾂﾋﾟﾝｸﾞ ﾓ-ﾀ
-
(PK564NAW)
MOTOR, STEPPING (PK564NAW)
5
