机器控制参数
2-63
2-4-3 分割识别照明模式
2-4-3-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 模式 0 63
2 分割
识别
照明
参数
照明类型 0 255 参照 2-4-3-2照明类型
3 照明样式 0 255 参照 2-4-3-3照明样式
4 X分割数 1 2
5 Y分割数 1 3
6 Z分割数 1 2
7 状态控
制表
表号 0 15
8 X分割状态号 1 2
9 Y分割状态号 1 3
10 Z分割状态号 1 2
11 分割状态索引
机器控制参数
2-64
2-4-3-2 照明类型
2-4-3-3 照明样式
No.
类别
内容
1 0 反射照明
2 1 透射照明
3 2 侧面照明
No.
类别
内容
1 0 反射照明
2 1 CBGA反射照明
3 2 LGA反射照明
4 3～15 预备
5 16 透射照明（分开纵偶数）
6 17 透射照明（分开块/纵奇数）
7 18 小元件用透射照明
8 19～31 预备
9 32 侧面照明（红、无气缸控制）
10 33 侧面照明（红、有气缸控制）
11 34～47 预备
12 48 侧面照明（蓝、无气缸控制）
13 49 侧面照明（蓝、有气缸控制）
14 50～255 预备
机器控制参数
2-65

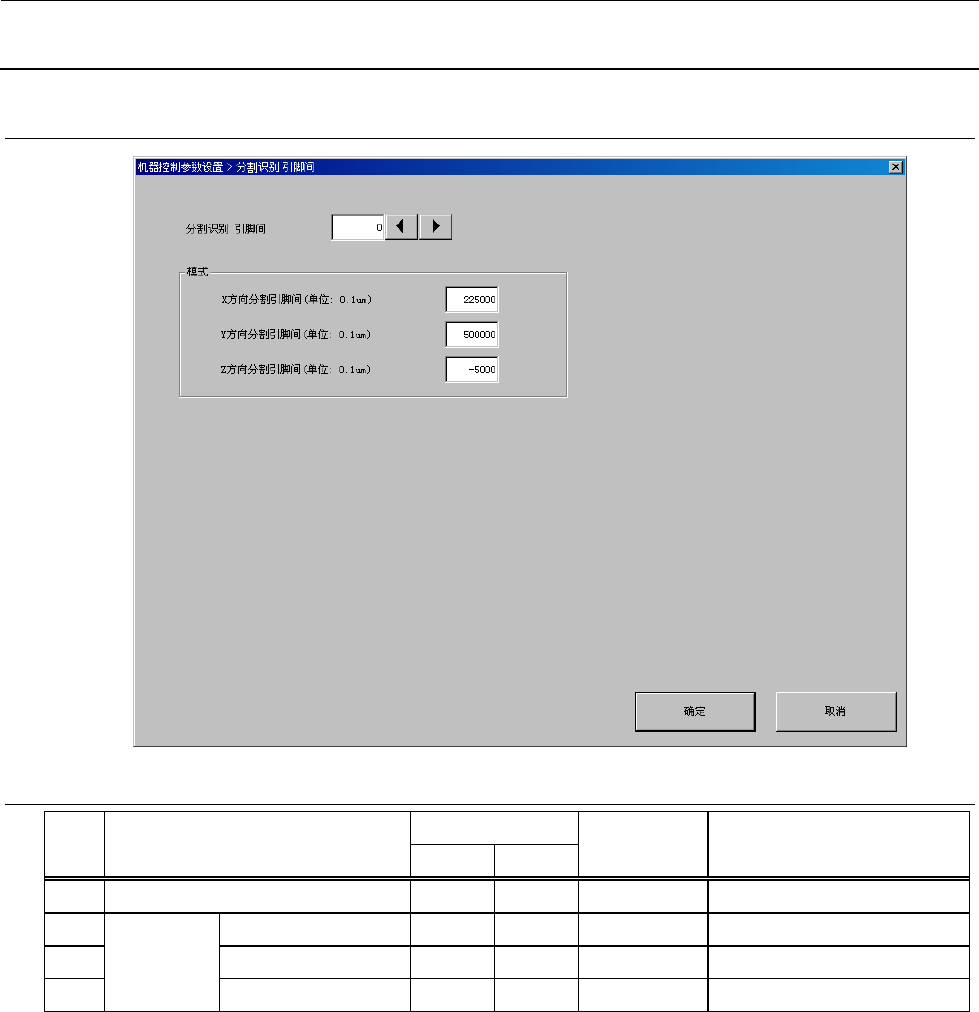

2-4-4 分割识别间距
2-4-4-1 设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 分割识别间距 0 63
2 模式 X方向分割间距 0.1µm
3 Y方向分割间距 0.1µm
4 Z方向分割间距 0.1µm
