- 11 - 6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5) ベースフレーム電装関係（５ ） 5 35 6 6 7 8 9 6 9 9 9 7 FO R S T ST 1 2 FO R E N EN 10 13 3 15 14 17 5 19 18 14 4 5 35 27 26 20 21 23 24 22 31 32 33 34 16 30 9 28 29 28 29 30 9 11 …
- 10 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
#03....FOR XL(M/C REV. ∼ L) ＸＬ 用（マシン ＲＥＶ．∼ Ｌ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94035 XY RELAY ASSY
ＸＹ リレー組
1
2 400-47110 XY RELAY BRACKET
ＸＹ リレーブラケット
(1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
4 400-63474 XY RELAY COVER
ＸＹ リレーカバー
(1)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(7)
6 400-47547 XY-RELAY PCB ASSY
ＸＹ − ＲＥＬＡＹ 基板総組
(1)
7 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
8 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
9 400-94034 NOISE FILTER ASSY
ノイズフィルタ組
1
10 400-92124 REAR COVER
リアカバー
(1)
11 400-92125 REAR COVER BRACKET
リアカバーブラケット
(1)
12 E9632-715-F00 ZIPPER TUBE (GPJ-50)
ジッパーチューブ（ＧＰＪ −５０）
(1)
13 400-92133 FILTER BRACKET
フィルタブラケット
(1)
14 400-92134 BREAKER BRACKET A
ブレーカブラケット Ａ
(1)
15 HX-0009600-0A EDGE BUSHING
エッジングブッシュ
(0.47)
16 HN-0031500-00 NOISE FILTER
ノイズフィルター
(1)
17 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(10)
18 HX-0029400-00 FIXED BASE
固定ベース
(1)
19 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
20 SL-6061292-TN SCREW
座金付き六角穴ボルト
(6)
21 HA-0060900-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22 HA-0060900-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
23 400-63473 DIN RAIL
ディンレール
(1)
24 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(2)
25 HA-0061900-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
26 HK-0694500-10 BLOCK TERMINAL
ブロックターミナル
(8)
27 400-96977 FAN ASSY
ファン組
1
28 400-47115 CL FAN ASSY
ＣＬ ファン組
(1)
29 400-47763 BASE FAN CL ASM
ベースファン ＣＬ 組
(1)
30 HX-0029400-00 FIXED BASE
固定ベース
(1)
31 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
32 400-47105 FAN PLATE
ファンプレート
(2)
33 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(8)
34 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
35
400-47116 CR FAN ASSY
ＣＲ ファン組
(1)
36 400-47765 BASE FAN CR ASM
ベースファン ＣＲ 組
(1)
37 400-47105 FAN PLATE
ファンプレート
(2)
38 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(8)
39 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
40 HX-0055700-00 TIE MAONT
タイマウント
8
41 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
8
42
#02
400-47143 CARRY DRIVER UNIT(EN)
搬送ドライバユニット ＥＮ
1
43
#01
400-47061 CARRY DRIVER UNIT
搬送ドライバ組
1
44 SL-4041081-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｌ ＝１０
(18)
45 400-63471 CARRY BRACKET L
キャリーブラケット Ｌ
(1)
46 HX-0029400-00 FIXED BASE
固定ベース
(13)
47 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(13)
48 400-63472 CARRY BRACKET R
キャリーブラケット Ｒ
(1)
49 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(4)
50
#01
HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
51
#02
HX-0068900-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
52 HM-0013200-00 MOTOR DRIVER
モータドライバ
(5)
53 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
54 400-94065 CONTROL UNIT ASSY
コントロールユニット
1
55
#03
400-94033 CONTROL UNIT ASSY
コントロールユニット
1
56 400-63462 ATX BASE
ＡＴＸ ベース
(1)
57 400-63464 HDD SUPPORT
ＨＤＤ サポート
(2)
58 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(10)
59 400-72706 FRONT TOP COVER A
フロント トップ カバー Ａ
(1)
60 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
62 400-93495 FRONT TOP COVER B
フロントトップカバー Ｂ
(1)
63
#03
400-72707 FRONT TOP COVER B
フロント トップ カバー Ｂ
(1)
64 400-93493 FRONT COVER
フロント カバー
(1)
65
#03
400-63476 FRONT COVER
フロントカバー
(1)
66 400-48006 ATX PSU
ＡＴＸ 電源
(1)
67 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(10)
68 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.25)
69 HX-0009600-0A EDGE BUSHING
エッジングブッシュ
(0.17)
70 400-63463 ATX BRACKET
ＡＴＸ ブラケット
(1)
71 400-48047 INCH SCREW
インチスクリュー
(8)
72 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
73 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
74 400-48007 BATTERY UNIT
バッテリーユニット
(1)
75 400-47082 BATTERY SUPPORT
バッテリーサポート
(1)
76 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
77 400-93492 CTRL SUPPORT
コントロールサポート
(1)
78
#03
400-47081 CTRL SUPPORT
コントロールサポート
(1)
79 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(2)
80 400-11588 HDD WEIGHT PLATE
ＨＤＤ ウェイトプレート
(1)
81 E3032-700-000 EXTENSION NIPPLE
エクステンション ニップル
(4)
82 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
83 E1612-721-000 VIBROISOLATING RUBBER
防振ゴム
(4)
84 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
85 401-04760 CTRL BOX ASSY
コントロールボックス組
(1)
86
#03
400-47083 CTRL BOX ASSY
コントロールボックス組
(1)
87 HX-0002600-00 GUIDE RAIL
ガイドレ−ル
(12)
88 E1649-729-000 BRANK PANEL B
ブランクパネル Ｂ
(3)
89 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ ２．５ Ｌ ＝５
(6)
90 400-47702 CTRL UNIT FAN ASM
コントロールユニットファンモータ組
(1)
91 HM-0003300-20 FINGER GUARD
フィンガーガード
(2)
92 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
93 400-93494 CTRL REAR COVER
コントロール リア カバー
(1)
94
#03
400-47088 CTRL REAR COVER
コントロールリアカバー
(1)
95 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(12)
96 HX-0066900-00 GROMMET
グロメット
(0.4)
97 400-48002 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
98 SL-4851091-SC SCREW
座金付きねじ
(16)
99 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
100 400-93491 CTRL UNIT FRAME
コントロールユニットフレーム
(1)
101
#03
400-47084 CTRL UNIT FRAME
コントロールユニットフレーム
(1)
102 HX-0035400-0N SPACER
スペーサ
(6)
103 400-48082 SUPER INPAUSE BOARD
スーパーインポーズボード
(1)
104 HX-0035400-00 STUD
基板パーツ
(4)
105
#03
400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切換器
(1)
106 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
107 400-47085 CTRL BASE L
コントロールベース Ｌ
(1)
108 HX-0002600-00 GUIDE RAIL
ガイドレ−ル
(12)
109 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
110 400-47087 BACK BOAD BAR
バックボードバー
(1)
111 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.23)
112 400-47528 IP-X5 PCB ASM
ＩＰ − Ｘ ５基板 組図
(1)
113 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ ＣＨ ポジションボード
(2)
114 400-48003 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
(1)
115 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
(1)
116 SL-4860581-SC SCREW
座金付きねじ
(6)
117 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
118 HX-0048600-0C SPACER
スペーサ
(3)
119 400-46601 HDD BRACKET
ＨＤＤ ブラケット
(1)
120 400-44475 CPU BOARD
ＣＰＵ ボード
(1)
121 400-47086 CTRL BASE U
コントロールベース Ｕ
(1)
122 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(4)
123 400-94046 BASE PLATE ASSY
ベースプレート組
1
124 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
125 400-92113 BASE PLATE S L
ベースプレート Ｓ Ｌ
(1)
126 SL-6061692-TN BOLT
座金付き六角穴ボルト
(8)
127 400-92111 BASE PLATE L
ベースプレート Ｌ
(1)
1
28 400-92114 BASE PLATE S R
ベースプレート Ｓ Ｒ
(1)
129 400-92112 BASE PLATE R
ベースプレート Ｒ
(1)
130 HX-0029400-00 FIXED BASE
固定ベース
(18)
131 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(18)
132 400-80833 SPONGE
スポンジ
(30)
- 11 -

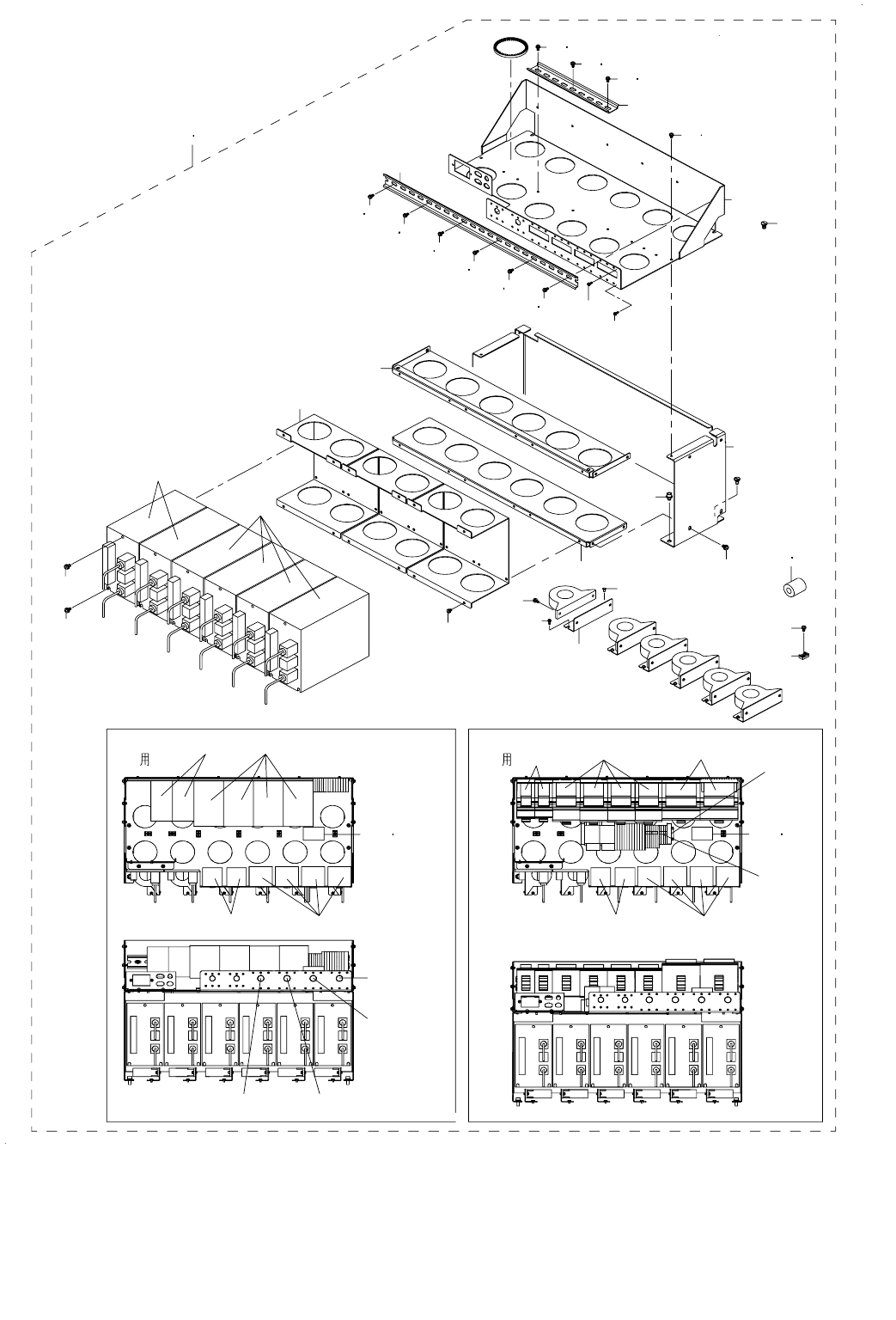

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
5 35
6
6
7
8
9
6
9
99
7
FOR ST
ST
1 2
FOR EN
EN
10 13
3
15
14
17
5
19
18
14
4
5
35
27
26
20
21
23
24
22
31 32
33
34
16
30
9
28
29
28
29
30
9
11
12
25
5
35
5
35
5
35
5
35
5
35
5
35
5
35
5
35
- 12 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-94032 XY DRIVER UNIT
ＸＹ ドライバ組
2
2
#02
400-94055 XY DRIVER UNIT(EN)
ＸＹ ドライバ組（ＥＮ）
2
3 400-92116 XY DRIVER BRACKET A
ＸＹ ドライバーブラケット Ａ
(1)
4 400-92118 XY DRIVER SUPPORT A
ＸＹ ドライバーサポート Ａ
(1)
5
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(19)
6 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(44)
7 SL-6051492-TN BOLT
座金付き六角穴ボルト
(18)
8 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
9 HA-0062700-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(4)
10
#02
HN-0014900-0A CLAMP FILTER
クランプフィルタ
(6)
11
#02
HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(2)
12
#02
HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(2)
13
#02
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
(6)
14 400-92117 XY DRIVER BRACKET B
ＸＹ ドライバーブラケット Ｂ
(2)
15 400-92119 XY DRIVER BRACKET C
ＸＹ ドライバーブラケット Ｃ
(3)
16
#02
HA-0060300-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
17 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ ５ Ｘ ０．８ Ｌ ＝１０
(8)
18
#02
HX-0029400-00 FIXED BASE
固定ベース
(3)
19
#02
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(3)
20 400-48019 SERVO AMP 2KW
Ｘ 軸 ＡＭＰ
(2)
21 400-48020 SERVO AMP 3.5KW
Ｙ 軸 ＡＭＰ
(4)
22 400-63468 CORE BRACKET
コアブラケット
(6)
23 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(12)
24 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(6)
25 SD-0800346-TP SHOULDER SCREW
段ねじ Ｄ ＝８ Ｈ ＝３．４
(2)
26 400-47092 DIN RAIL
ディンレール
(1)
27
#02
400-63485 DIN RAIL D
ディンレール Ｄ
(1)
28 HB-0012800-0C RELAY
リレー
(1)
29 HB-0005800-10 RELAY
リレー止め金具
(1)
30 HA-0055800-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
31
#01
HA-0055500-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
32
#01
HA-0062100-00 MAGNETIC CONTACTOR
電磁開閉器
(4)
33
#02
HA-0059800-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
34
#02
HA-0060400-00 MAGNETIC CONTACTOR
電磁開閉器
(4)
35
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(22)
