- 50 - NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様 #02....EXCEPT TYPE XL ＸＬ 仕様を除く *INSTALLATION POSITION AND D IREC TION VARY IF THE PWB TRANSFER REFERENCE IS DIFFERENT. 基板搬送基準が異なると取付位 置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T…
- 49 -

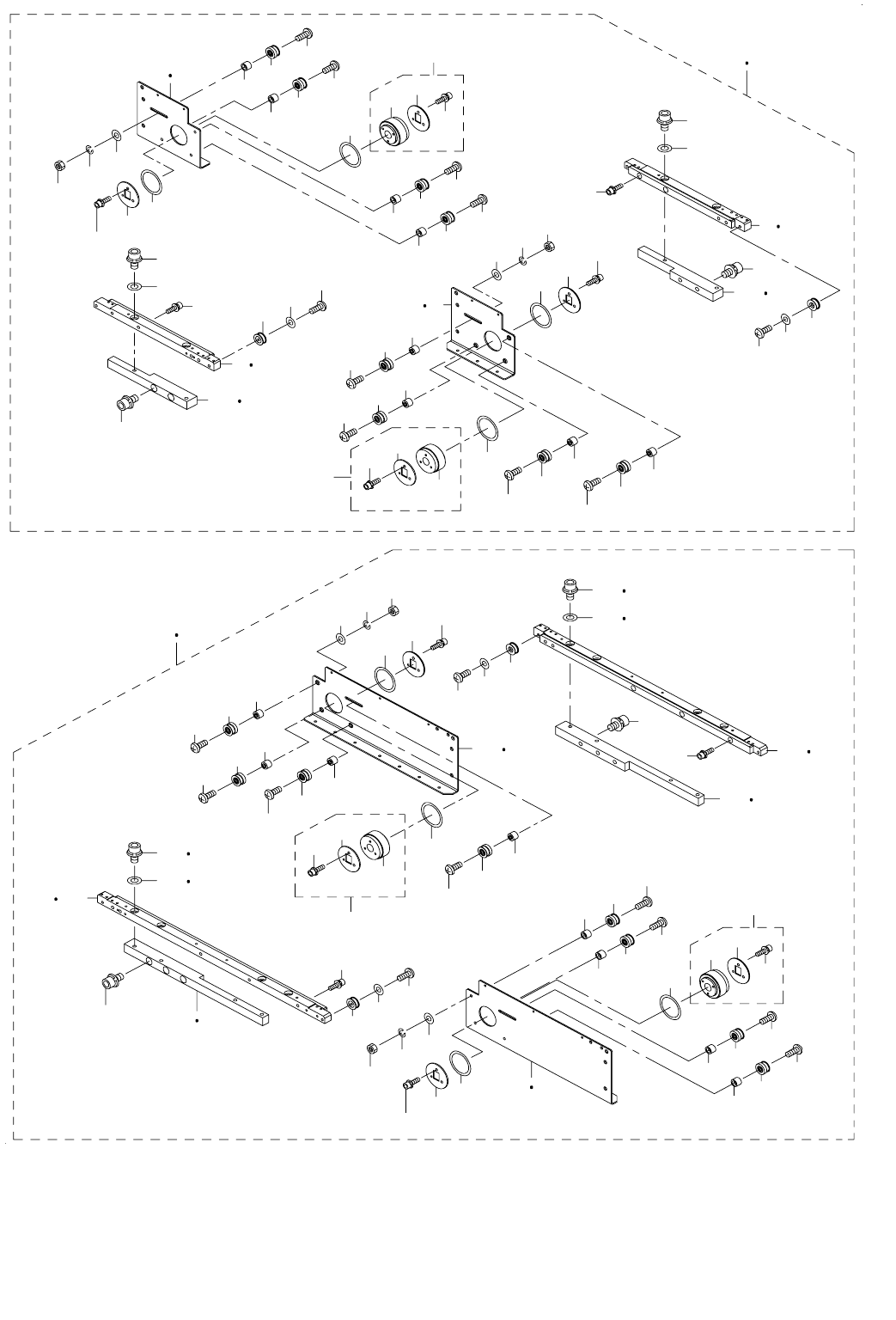

25.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
40 41
3
4
3
5
42
8
7
9
15
6
13
14
16
19
17
20
12
24
22
22
18
22
22
26
23
23
25
27
28
29
30
32
31
34
33
1
2
85
85
86
87
100
88
88
90
94
96
95
97
98
84
99
106
117
59
116
60
61
65
65
66
66
65
65
67
68
69
70
71
72
77
75
74
76
36
80
112
81
82
83
92
93
81
92
83
89
82
34
73
63
62
35
57
58
91
6
43
44
45
45
46
47
4
51
50
52
49
48
51
50
52
102
101
103
103
104
107
108
111
110
109
111
110
109
105
79
78
77
113
115
114
115
86
37
11
38
54
56
10
39
55
53
21
21
21
21
64
64
64
64
- 50 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
#02....EXCEPT TYPE XL ＸＬ 仕様を除く
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46866 CONVEYOR RAIL FS ASM
コンベアレール ＦＳ 組
2
2
#01
400-94143 CONVEYOR RAIL FS ASM XL
コンベアレール ＦＳ 組 ＸＬ
1
3 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
4 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
5 400-46909 CONVEYOR RAIL S
コンベアレール Ｓ
(1)
6 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
7 400-46907 PWB GUIDE S-A
ＰＷＢガイドＳ−Ａ
(4)
8 400-46908 PWB GUIDE S-B
ＰＷＢガイドＳ−Ｂ
(1)
9 400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−６
(6)
10 PH-0500400-C0 PARALLEL PIN
平行ピン ５ Ｘ ４０
(2)
11 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
12 400-46911 PWB GUIDE PLATE S-A
ＰＷＢ ガイドプレート Ｓ − Ａ
(1)
13 400-46912 PWB GUIDE PLATE S-B
ＰＷＢ ガイドプレート Ｓ − Ｂ
(1)
14 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(6)
15 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
16 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
17 400-46914 PULLEY SUPPORT GUIDE S
プーリサポートガイド Ｓ
(1)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
19 400-46915 PULLEY SUPPORT PLATE S
プーリサポートプレート Ｓ
(1)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
21 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
22 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
23 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
24
#02
SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
25
#02
400-46934 PULLEY SPACER B
プーリスペーサ Ｂ
(1)
26 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
28 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
29 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
30 400-46868 DRIVE PULLEY ASM
ドライブプーリ組
(1)
31 400-46942 DRIVE PULLEY
ドライブプーリ
(1)
32 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
33 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
34 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
35 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
36 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
37 401-22962 SUPPORT_PLATE_S_CAL
サポートプレートＳ＿ＣＡＬ
(1)
38 400-46906 RAIL SUPPORT SPACER
レールサポートスペーサ
(2)
39 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(4)
40 400-46910 RAIL GUIDE S
レールガイド Ｓ
(1)
41
#01
400-92002 RAIL GUIDE S XL
レールガイド Ｓ ＸＬ
(1)
42
#01
400-92001 CONVEYOR RAIL S XL
コンベヤレール Ｓ ＸＬ
(1)
43
#01
400-92000 PWB GUIDE S XL
ＰＷＢ ガイド Ｓ ＸＬ
(3)
44
#01
400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−６
(9)
45
#01
400-92003 PWB GUIDE PLATE S-A XL
ＰＷＢ ガイドプレート Ｓ − Ａ ＸＬ
(2)
46
#01
400-92004 PWB GUIDE PLATE S-B XL
ＰＷＢ ガイドプレート Ｓ − Ｂ ＸＬ
(1)
47
#01
SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(9)
48
#01
400-92006 PULLEY SUPPORT GUIDE S XL
プーリサポートガイド Ｓ ＸＬ
(1)
49
#01
400-92007 PULLEY SUPPORT PLATE S XL
プーリサポートプレート Ｓ ＸＬ
(1)
50
#01
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
51
#01
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
52
#01
NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
53
#01
400-92005 SUPPORT PLATE S XL
サポートプレート Ｓ ＸＬ
(1)
54
#01
400-46906 RAIL SUPPORT SPACER
レールサポートスペーサ
(4)
55
#01
SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ３５
(8)
56
#02
WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(8)
57 400-46867 CONVEYOR RAIL RS ASM
コンベアレール ＲＳ 組
2
58
#01
400-94144 CONVEYOR RAIL RS ASM XL
コンベアレール ＲＳ 組 ＸＬ
1
59 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
60 400-46914 PULLEY SUPPORT GUIDE S
プーリサポートガイド Ｓ
(1)
61 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
62 400-46915 PULLEY SUPPORT PLATE S
プーリサポートプレート Ｓ
(1)
63 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
64 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
65 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
66 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
67
#02
SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
68
#02
400-46934 PULLEY SPACER B
プーリスペーサ Ｂ
(1)
69 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
70 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
71 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
72 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
73 400-46868 DRIVE PULLEY ASM
ドライブプーリ組
(1)
74 400-46942 DRIVE PULLEY
ドライブプーリ
(1)
75 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
76 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
77 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
78 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
79 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
80 400-46913 SUPPORT PLATE S
サポートプレート Ｓ
(1)
81 400-46949 GUIDE SHAFT
ガイドシャフト
(2)
82 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
83 SB-8160006-00 BEARING
ころがり軸受
(2)
84 400-46910 RAIL GUIDE S
レールガイド Ｓ
(1)
85 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
86 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
87 400-46909 CONVEYOR RAIL S
コンベアレール Ｓ
(1)
88 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
89 400-46907 PWB GUIDE S-A
ＰＷＢガイドＳ−Ａ
(1)
90 400-46908 PWB GUIDE S-B
ＰＷＢガイドＳ−Ｂ
(1)
91 400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−６
(6)
92 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
93 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
94 400-46911 PWB GUIDE PLATE S-A
ＰＷＢ ガイドプレート Ｓ − Ａ
(1)
95 400-46912 PWB GUIDE PLATE S-B
ＰＷＢ ガイドプレート Ｓ − Ｂ
(1)
96 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(6)
97 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
98 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
99
#01
400-92002 RAIL GUIDE S XL
レールガイド Ｓ ＸＬ
(1)
100
#01
400-92001 CONVEYOR RAIL S XL
コンベヤレール Ｓ ＸＬ
(1)
101
#01
400-92000 PWB GUIDE S XL
ＰＷＢ ガイド Ｓ ＸＬ
(3)
102
#01
400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３ - ６
(9)
103
#01
400-92003 PWB GUIDE PLATE S-A XL
ＰＷＢ ガイドプレート Ｓ-Ａ ＸＬ
(2)
104
#01
400-92004 PWB GUIDE PLATE S-B XL
ＰＷＢ ガイドプレート Ｓ-Ｂ ＸＬ
(1)
105
#01
SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(9)
106
#01
400-92033 SAFETY BAR XL
セーフティーバー ＸＬ
(1)
107
#01
400-92006 PULLEY SUPPORT GUIDE S XL
プーリサポートガイド Ｓ ＸＬ
(1)
108
#01
400-92007 PULLEY SUPPORT PLATE S XL
プーリサポートプレート Ｓ ＸＬ
(1)
109
#01
WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
110
#01
WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(2)
111
#01
NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
112
#01
400-92005 SUPPORT PLATE S XL
サポートプレート Ｓ ＸＬ
(1)
113
#01
400-92049 BU PIN SENSOR BRACKET T XL
ＢＵ ピンセンサブラケット Ｔ ＸＬ
(1)
114
#01
400-92050 BU PIN SENSOR BRACKET R XL
ＢＵ ピンセンサブラケット Ｒ ＸＬ
(1)
115
#01
SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
116
#01
SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
117 E4075-725-000 SAFETY BAR(E)
セイフティバー（Ｅ）
(1)
- 51 -

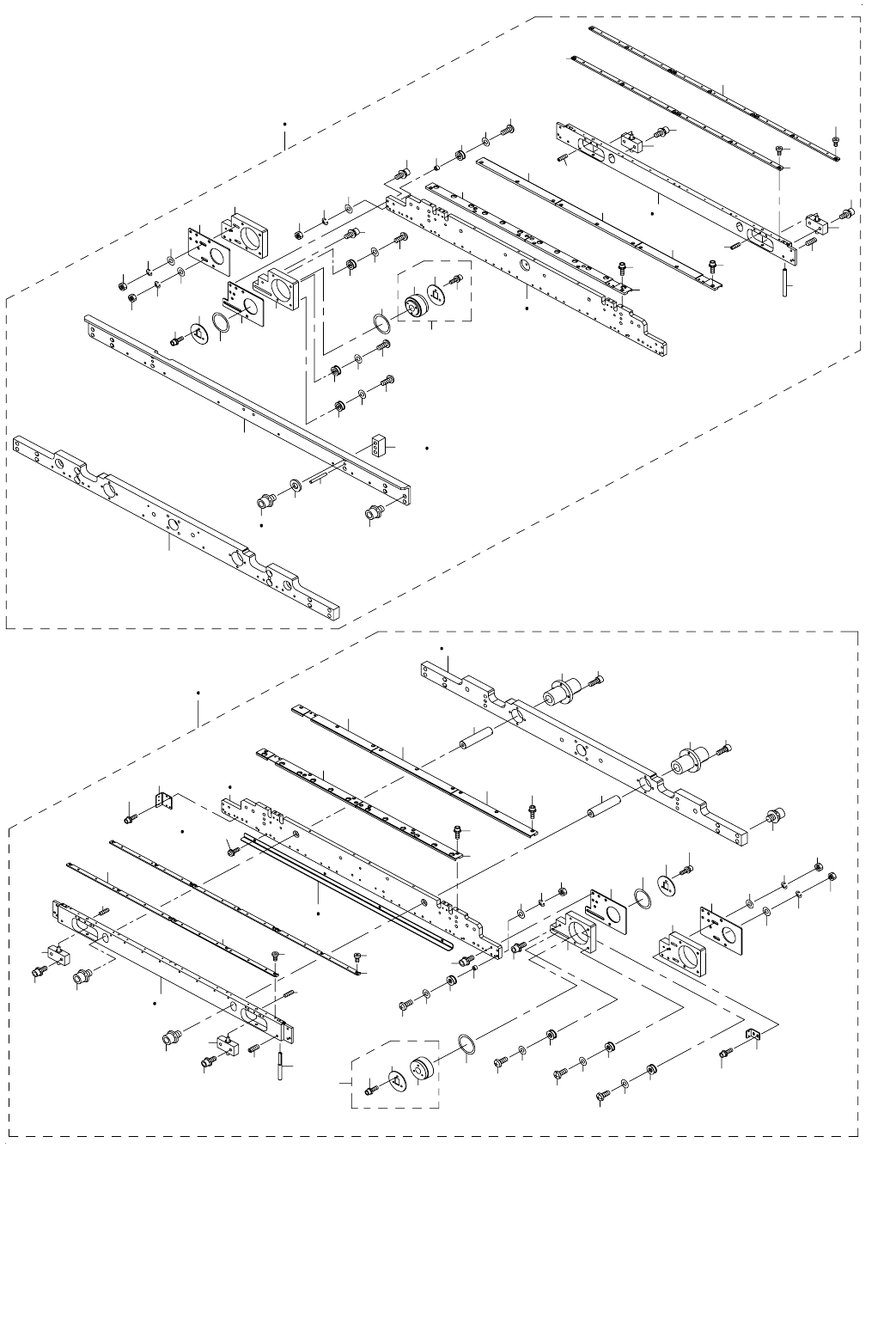

26.PWB CONVEYOR COMPONENTS (2)
