- 65 - 33. PWB CONVEYOR COMPONENTS (8)(TYPE L) 基板搬送関係（８）( Ｌ 仕様） 15 6 7 8 9 10 11 12 13 14 30 21 22 23 24 25 19 19 18 17 26 28 26 27 29 33 35 42 36 38 39 41 40 44 45 38 46 46 47 48 3 52 55 56 64 57 60 49 63 34 62 2 50 66 …
- 64 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE XL ＸＬ 仕様
#03....EXCEPT TYPE XL ＸＬ 仕様を除く
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46871 MANIFOLD VALVE A ASM
コンベアバルブ組
1
2
#02
400-94134 MANIFOLD VALVE A ASM XL
コンベアバルブ組 ＸＬ
1
3 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
(1)
4 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(2)
5 PX-0500030-00 SILENCER
サイレンサ
(1)
6 401-05880 CRUSH HAZARD LABEL (50)
挟込注意シール （５０）
2
7 400-42762 Z69 HEX-STUD M3-35
Ｚ ６９六角スタッド Ｍ ３−３５
4
8 HX-0034400-00 HARNESS PARTS
束線パーツ
8
9 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
3
10 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
11 HK-0498900-0G CONNECTOR
コネクタ
1
12 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.6
13 E4114-729-000 BU SENSOR DOG
ＢＵ センサードグ
1
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
15 400-46873 BU HOME SENSOR BRACKET ASM
ＢＵ ホームセンサブラケット組
1
16 400-46962 BU SENSOR BRACKET
ＢＵ センサブラケット
(1)
17 EA-9500B01-00 CABLE BAND
束線バンド
(1)
18 400-02124 BU ORG SENS ASM
バックアップテーブル原点センサ組
(1)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
20 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
2
21 EA-9500B01-00 CABLE BAND
束線バンド
60
22 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
30
23 HX-0029400-00 FIXED BASE
固定ベース
44
24 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
44
25 400-46996 RAIL STAND PLATE
レールスタンドプレート
2
26
#02
HX-0031400-0B TUBE
スパイラル チューブ
0.3
27
#02
HX-0009600-0A BUSH
エッジングブッシュ
0.3
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
29 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
4
30 HX-0031400-0B TUBE
スパイラル チューブ
0.15
31 HX-0009600-0A GROMMET
エッジングブッシュ
0.78
32 400-46958 BU COVER A
ＢＵ カバー Ａ
1
33 400-46959 BU COVER B
ＢＵ カバー Ｂ
2
34 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
35 400-46957 BU BASE BAR
ＢＵ ベースバー
2
36 SL-6084092-TN BOLT
座金付き六角穴ボルト
4
37 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
38
#03
400-46963 SV BRACKET
ＳＶ ブラケット
1
39
#02
HX-0029400-00 FIXED BASE
固定ベース
54
40
#02
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
54
41
#02
400-92032 RAIL STAND PLATE XL
レールスタンドプレート ＸＬ
2
42
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
4
43
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
4
44
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
2
45
#02
400-92071 CONVEYOR CABLE DUCT XL
コンベヤケーブルダクト ＸＬ
1
46
#02
SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
2
47
#02
HX-0055700-00 TIE MOUNT
タイマウント
1
48
#02
SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
1
- 65 -

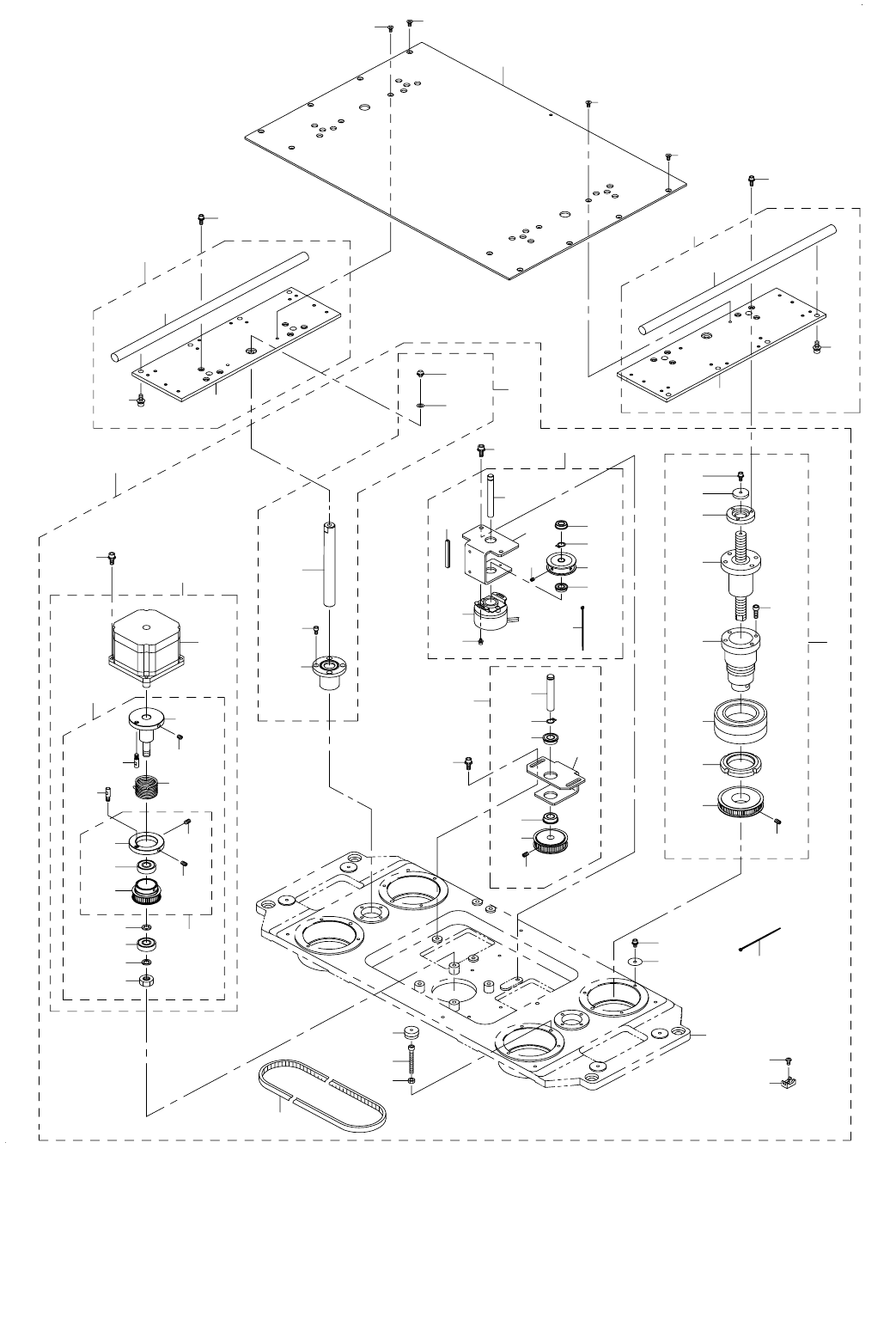

33.PWB CONVEYOR COMPONENTS (8)(TYPE L)
基板搬送関係（８）(Ｌ 仕様）
15
6
7
8
9
10
11
12
13
14
30
21
22
23
24
25
19
19
18
17
26
28
26
27
29
33
35
42
36
38
39
41
40
44
45
38
46
46
47
48
3
52
55
56
64
57
60
49
63
34
62
2
50
66
74
75
72
68
67
20
31
69
66
71
71
65
61
76
43
37
5
32
58
4
70
73
66
16
51
59
53
54
66
1
- 66 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-88320 CONVEYOR BASE ASM(L)
コンベアベース組 (L)
1
2 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
3 400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
(1)
4 EA-9500B01-00 CABLE BAND
束線バンド
(4)
5 400-00921 BEARING SLEEVE ASM.
ベアリングスリーブ組
(4)
6 400-00923 BU BALL SCREW
ＢＵ ボールスクリュ
(1)
7 400-00924 CLAMP HOLDER
クランプホルダー
(1)
8 400-00925 SHAFT HOLDER
シャフトホルダー
(1)
9 400-00926 TIMING PULLEY B
タイミングプーリ Ｂ
(1)
10 E4155-729-000 NUT (M40X1.5)
ナット（Ｍ４０Ｘ１．５）
(1)
11 SB-1450004-00 BEARING
ころがり軸受
(1)
12 SL-6041042-TN BOLT
座金付き六角穴ボルト
(1)
13 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
14 SM-6051602-TN BOLT
六角穴ボルト
(4)
15 400-00922 BEARING SLEEVE
ベアリングスリーブ
(1)
16 400-88322 BU_MOTOR_ASM
ＢＵ モータ組
(1)
17 400-00928 TORQUE SUPPORT ASM.
トルクサポート組
(1)
18 E4141-729-000 TORSION SPRING
トーションスプリング
(1)
19 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
20 400-00930 TIMING PULLEY A ASM.
タイミングプーリ Ａ 組
(1)
21 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
22 400-00932 PULLEY COLLAR
プーリカラー
(1)
23 SM-8050842-TP SETSCREW
止めねじ
(1)
24 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(1)
25 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
26 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(2)
27 NM-6100002-SE NUT M10
六角ナット Ｍ １０ ２種
(1)
28 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
29 SM-8050852-TP SCREW
止めねじ Ｍ ５ Ｌ ＝８
(2)
30 400-00929 TORQUE SUPPORT
トルクサポータ
(1)
31 400-48076 BACK UP MOTOR ASM.
バックアップモータ組
(1)
32 400-00934 ENCODER BRACKET ASM.
エンコーダブラケット組
(1)
33 E4131-729-000 TIMING PULLEY EA
タイミングプーリ ＥＡ
(1)
34 400-00936 ENCODER SHAFT
エンコーダシャフト
(1)
35 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
36 HX-0036700-0A BUSH
ブッシュ
(0.05)
37 EA-9500B01-00 CABLE BAND
束線バンド
(2)
38 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
39 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
40 SM-8040802-TP SCREW M4X8
止めねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
41 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
42 400-00935 ENCODER BRACKET
エンコーダブラケット
(1)
43 400-00937 TENSION SUPPORT ASM.
テンションサポータ組
(1)
44 GAW-02121000 PULLEY
回転プーリ
(1)
45 400-00939 TENSHION SHAFT
テンションシャフト
(1)
46 SB-1100005-00 BEARING
ころがり軸受
(2)
47 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
48 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
49 400-00938 TENSION SUPPORT
テンションサポータ
(1)
50 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
(4)
51 401-23077 BU_TABLE_GUIDE_ASM
ＢＵ テーブルガイド組
(2)
52 401-22963 BU_GUIDE_SHAFT
ＢＵ ガイドシャフト
(1)
53 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(1)
54 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(1)
55 SB-8160001-00 BEARING
ころがり軸受
(1)
56 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝８
(4)
57 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(12)
58 400-01023 TIMING BELT(L)
タイミングベルト（Ｌ）
(1)
59 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
60 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
61 HX-0029400-00 FIXED BASE
固定ベース
(4)
62 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
(4)
63 SL-6051442-TN BOLT
座金付き六角穴ボルト
(4)
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
(12)
65 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
66 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
14
67 401-23079 BU PLATE R ASM(L)
ＢＵ プレート Ｒ 組（Ｌ）
1
68 400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
69 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
70 401-22965 BU_PLATE_L
ＢＵ プレート＿ Ｌ
(1)
71 SL-6041242-TN BOLT
座金付き六角穴ボルト
12
72 401-23080 BU PLATE L ASM(L)
ＢＵ プレート Ｌ 組（Ｌ）
1
73 401-22965 BU_PLATE_L
ＢＵ プレート＿ Ｌ
(1)
74 400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
75 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
76 401-22964 BU_TABLE_L
ＢＵ テーブル＿ Ｌ
1
