- 27 - 14. AIR COMPONENTS エアー関係 46 1 8 5 6 7 9 10 49 15 45 13 14 50 34 35 32 17 17 43 31 22 22 25 19 22 20 23 24 26 27 28 29 33 37 41 2 3 25 25 17 18 48 25 4 25 17 8 5 6 7 9 10 18 47 21 11 12 11 12 51 44 42 16 30 36 39 3…
- 26 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
#03....FOR XL ＸＬ 用
#04....FOR FRONT ･ LEFT-RIGHT 手前・左右用
#05....FOR REAR ･ LEFT-RIGHT 奥・左右用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94081 SAFETY COVER ASSY
安全カバー組
4
2 400-92194 SAFETY COVER FRAME
安全カバーフレーム
(1)
3 E1318-715-000 SAFTY COVER HINGE
安全カバー ヒンジ
(2)
4 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(4)
5 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
6 400-92195 SAFETY COVER STAY L
安全カバーステー Ｌ
(1)
7 400-92196 SAFETY COVER STAY R
安全カバーステー Ｒ
(1)
8 SL-6061092-TN SCREW
座金付き六角穴ボルト
(12)
9 401-05880 CRUSH HAZARD LABEL (50)
挟込注意シール (50)
(2)
10 400-63514 SAFETY COVER HANDLE
安全カバーハンドル
(1)
11 SM-6040502-TN BOLT
六角穴ボルト
(4)
12 400-63512 SCF PLATE T
ＳＣＦ プレート Ｔ
(1)
13 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(12)
14 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(12)
15 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ １
(1)
16 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(2)
17 400-69695 CAUTION SEAL
注意シール
(1)
18 400-49671 COVER CUSHION
カバークッション
(1)
19 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
20 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
21 400-69696 EXCHANGE SEAL
交換シール
(1)
22 400-38381 STEP SCREW
段付きねじ
(2)
23 401-10176 GAS_SPRING
ガススプリング
(2)
24 400-31237 GS BRACKET BN
ＧＳ ブラケット ＢＮ
(2)
25 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
26 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
27
#03
SL-6062042-TN BOLT
座金付き六角穴ボルト
(4)
28 400-93168 HANDLE SUPPORT F
ハンドルサポート Ｆ
(1)
29 NM-3040510-SL FLANGE NUT
フランジ付きナット
(5)
30 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
31 400-93169 HANDLE SUPPORT R
ハンドルサポート Ｒ
(1)
32 400-93170 HANDLE
ハンドル
(1)
33 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
34 400-73237 LOCATION LABEL F
ロケーションラベル Ｆ
1
35 400-73238 LOCATION LABEL R
ロケーションラベル Ｒ
1
36 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
37 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
38
#03
400-92163 GS BRACKET SPACER XL
ＧＳ ブラケットスペーサ ＸＬ
4
39 400-82823 LABEL SET
ラベルセット
1
40 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
41 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
42
#01
400-90177 OP SW ASSY F
オペレーションスイッチ Ｆ 組
1
43
#02
400-90178 OP SW ASSY F(EN)
オペレーションスイッチ Ｆ 組（ＥＮ）
4
44
#02
HA-0053400-4A SWITCH
スイッチ
(1)
45
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(6)
46 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(2)
47
#01
HA-0053400-7A LED YELLOW
ＬＥＤ 黄
(2)
48
#02
HA-0053400-7A SWITCH
スイッチ
(1)
49 HA-0055200-10 LED RED
ＬＥＤ 赤
(1)
50
#01
HA-0055200-1A LENSE YELLOW
レンズ 黄
(2)
51 HA-0055200-1B LENSE GREEN
レンズ 緑
(3)
52
#01
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(2)
53 HA-0055200-30 BEZEL
ベゼル
(4)
54 HX-0032600-0A BUSH
ブッシュ
(4)
55
#01
400-92833 EMG SW(F) ASM
非常停止スイッチ（Ｆ）組
(1)
56
#02
400-92905 EM SW F CABLE ASM(EN)
ＥＭ ＳＷ Ｆ ケーブル組（ＥＮ）
(1)
57
#02
HA-0053500-20 SWITCH ACTUATOR
スイッチアクチュエータ
(1)
58
#02
HA-0053500-3A BEZEL
ベゼル
(1)
59
#02
HA-0055200-20 KEY SWITCH BEZEL
キースイッチベゼル
(1)
60
#01
400-47520 OPERATION PCB FRONT ASM
オペレーション基板前面組
(1)
61
#02
400-47543 OPERATION PCB FRONT ASM (EN)
オペレーション基板前面組（ＥＮ）
(1)
62 HX-0029400-00 FIXED BASE
固定ベース
(3)
63 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
64 400-73246 SP FINGER GUARD
ＳＰ フィンガーガード
(1)
65 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
66 400-92956 SWITH PANEL
スイッチパネル
(1)
67 HX-0035400-0H SPACER
スペーサ
(6)
68 HX-0035400-0P STUD
基板サポート
(1)
69 HX-0035400-0M STUD
基板サポート
(3)
70 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
71 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
72 400-47177 SWITCH PANEL COVER
スイッチパネルカバー
(1)
73
#02
HA-0053400-20 SWITCH
スイッチ
(5)
74
#02
HA-0055200-1A SWITCH
スイッチ
(1)
75
#04
400-77282 POSITION LABEL F
ポジションラベル Ｆ
1
76
#05
400-77349 POSITION LABEL R
ポジションラベル Ｒ
1
77
#01
400-90179 OP SW ASSY R
オペレーションスイッチ Ｒ 組
1
78
#02
400-90180 OP SW ASSY R(EN)
オペレーションスイッチ Ｒ 組（ＥＮ）
1
79
#02
HA-0053400-20 SWITCH
スイッチ
(3)
80
#01
HA-0055200-1A LENSE YELLOW
レンス 黄
(1)
81 HA-0055200-1B LENSE GREEN
レンズ 緑
(2)
82
#01
HA-0053400-4A BEZEL
ベゼル（カバー付き）
(1)
83 HA-0055200-30 BEZEL
ベゼル
(3)
84
#01
HX-0032600-0A BUSH
ブッシュ
(6)
85
#02
HX-0032600-0A BUSH
ブッシュ
(7)
86
#01
400-92860 EMG SW(R) ASM
非常停止スイッチ（Ｒ）組
(1)
87
#02
400-89956 EM SW R CABLE ASM(EN) XL
ＥＭ ＳＷ Ｒ ケーブル組（ＥＮ） ＸＬ
(1)
88
#01
400-47542 OPERATION PCB REAR ASM
オペレーション基板背面組
(1)
89
#02
400-47544 OPERATION PCB REAR ASM (EN)
オペレーション基板背面組（ＥＮ）
(1)
90 HX-0029400-00 FIXED BASE
固定ベース
(3)
91 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
92 400-73246 SP FINGER GUARD
ＳＰ フィンガーガード
(1)
93 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(2)
94 400-92956 SWITH PANEL
スイッチパネル
(1)
95 HX-0035400-0H SPACER
スペーサ
(6)
96 HX-0035400-0M STUD
基板サポート
(3)
97 HX-0035400-0P STUD
基板サポート
(1)
98 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(6)
99 E1326-715-000 EMERGENCY SEAL
エマージェンシ シール
(1)
100 400-47177 SWITCH PANEL COVER
スイッチパネルカバー
(1)
101
#01
HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(4)
102 HA-0053400-70 LED GREEN
ＬＥＤ 緑
(1)
103
#01
HA-0053400-7A LED YELLOW
ＬＥＤ 黄
(1)
104 HA-0055200-10 LED RED
ＬＥＤ 赤
(1)
- 27 -

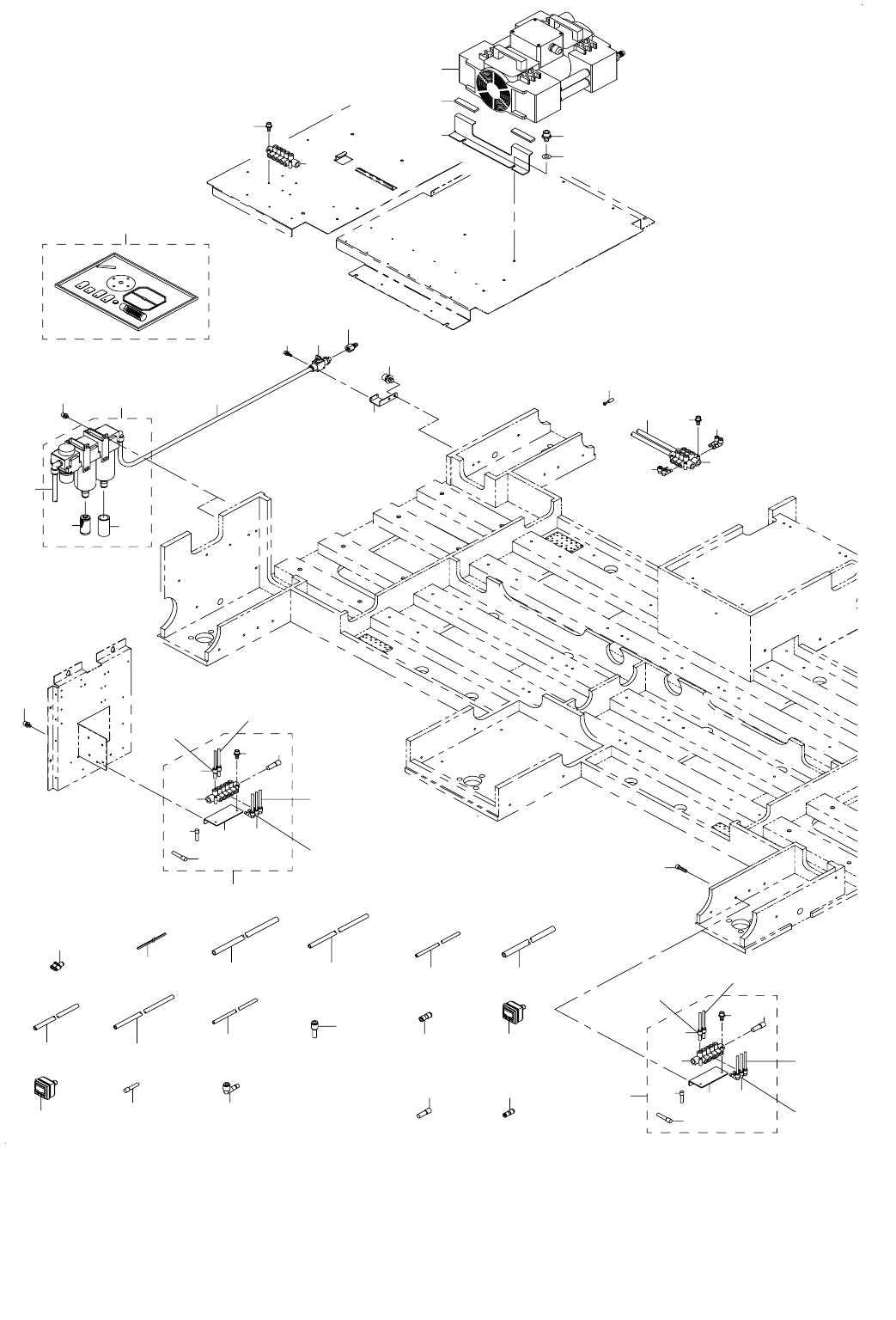

14.AIR COMPONENTS
エアー関係
46
1
8
5
6
7
9
10
49
15
45
13
14
50
34
35
32
17
17
43
31
22
22
25
19
22
20
23 24
26
27
28
29 33
37 41
2
3
25
25
17
18
48
25
4
25
17
8
5
6
7
9
10
18
47
21
11
12
11
12
51
44
42
16
30
36
39
38
40
4
- 28 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-63483 AIR COMBINATION
エアーコンビネーション
1
2 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
3 PF-9010100-00 FILTER ELEMENT
フィルタエレメント
(1)
4 400-00546 AIR MANIFOLD UNIT
エアマニホールド
2
5 PJ-3091200-03 MANIFOLD
マニホールド
(1)
6 400-00549 AIR MANIFOLD BRACKET
エアマニホールドブラケット
(1)
7 SL-6043092-TN BOLT
座金付き六角穴ボルト
(2)
8 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
(1)
9 PJ-3040600-01 ELBOW
レジューサエルボ
(4)
10 PJ-3010600-03 REDUCER
レデューサ
(2)
11 E2618-760-000 CAP
止栓８
(2)
12 PX-9500010-00 PLUG
止栓
(3)
13 PV-0152120-00 FINGER VALVE
フィンガバルブ
1
14 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
15 400-47215 F VALVE BRACKET
Ｆ バルブブラケット
1
16 PJ-3030600-01 STRAIGHT UNION
ストレ−ト ユニオン
4
17 PJ-3040600-01 ELBOW
レジューサエルボ
2
18 PJ-3010600-03 REDUCER
レデューサ
6
19 PJ-3080600-03 Y UNION
ユニオンワイ
3
20 PX-9500070-00 PLUG
プラグ
2
21 HX-0009600-0A GROMMET
エッジングブッシュ
0.13
22 BT-1200801-EF TUBE
チュ−ブ
7
23 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
2
24 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホース 青
40
25 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
120
26 BT-1600101-EB URETHANE TUBE BLACK 16X10
ポリウレタン チューブ 黒 １６ Ｘ １０
2
27 BT-1200801-EB URETHANE TUBE 12X8
ポリウレタン チュ−ブ
3
28 BT-0800501-EB VINYL TUBE
チューブ
62
29 BT-0600401-EB TUBE
チューブ
15
30 400-47064 VACUUM PUMP ASSY
真空ポンプ組
1
31 PJ-3011200-01 REDUCER
レジューサ
2
32 PJ-3091200-02 QUICK PIPE JOINT MANIFOLD
ワンタッチ管継ぎ手マニホールド
1
33 PJ-3030800-01 UNION STRAIGHT
ユニオンストレート
12
34 400-47987 VACUUM PRESSURE SW ASM
負圧センサー組
1
35 400-48168 AIR PRESSURE SW ASM
正圧センサー組
1
36 400-70387 PUMP SUPPORT
ポンプサポート
2
37 PX-9500010-00 PLUG
止栓
8
38 400-47386 CABLE CLAMP RUBBER Y
ケーブルクランプラバー Ｙ
4
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
40 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
2
41 PJ-3040600-01 ELBOW
レジューサエルボ
4
42 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
2
43 SL-6043092-TN BOLT
座金付き六角穴ボルト
2
44 SL-6043092-TN BOLT
座金付き六角穴ボルト
2
45 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
46 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
47 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
48 400-68178 VACUUM PUMP MAINTENANCE KIT
真空ポンプメンテナンスキット
1
49 SM-6052002-TN BOLT
六角穴ボルト
2
50 PJ-0252000-03 PLUG
プラグ
1
51 PJ-3091200-03 MANIFOLD
マニホールド
1
