FX-3-Rev13(k-).pdf - 第87页
- 82 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-94219 FPI FRONT ASSY ＦＰＩ フロント組 1 2 SL-6061292 -TN SCREW 座金付き六角穴ボルト (8) 3 400-84712 FPI BRACKET R ＦＰＩ ブラケット Ｒ (2) 4 400-94221 FPI BRACKET FRONT ASSY ＦＰＩ ブラケット…
- 81 -

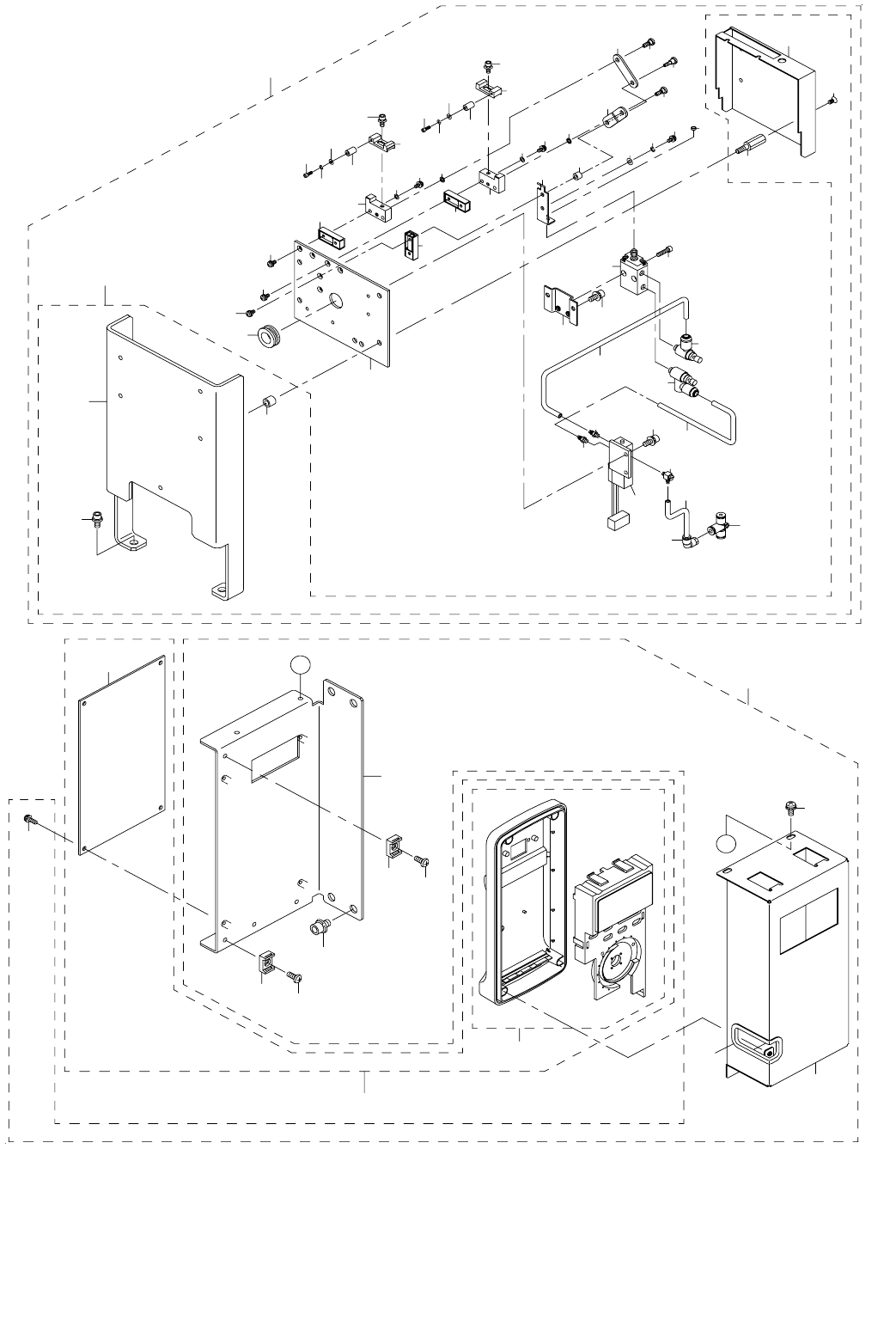

41.FPI COMPONENTS
ＦＰＩ 関係
49
52
54
55
53
54
55
50
51
39
40
46
41
42
43
44
44
43
42
45
47
56
39
46
40
50
51
48
32
A
50
A
17
15
7
6
5
6
5
8
9
10
10
9
14
16
18
15
17
16
11
13
12
12
13
11
40
39
46
12
13
11
20
21
5
B
B
22
19
23
23
1
4
29
38
33
27
28
24
57
25
26
25
25
26
2
35
34
34
35
35
34
36
37
31
36
34
35
29
3
2
26
25
26
32
- 82 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94219 FPI FRONT ASSY
ＦＰＩ フロント組
1
2 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
3 400-84712 FPI BRACKET R
ＦＰＩ ブラケット Ｒ
(2)
4 400-94221 FPI BRACKET FRONT ASSY
ＦＰＩ ブラケットフロント組
(2)
5 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(6)
6 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
7 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
8 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
9 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
10 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
11 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
12 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(3)
13 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
14 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(3)
15 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
16 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
17 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
18 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
19 400-47371 FPI BRACKET
ＦＰＩ ブラケット
(1)
20 400-93064 FPI-LED 1 CABLE(F) ASM
ＦＰＩ − ＬＥＤ １ケーブル（Ｆ）組
(1)
21 400-93065 FPI-LED 2 CABLE(F) ASM
ＦＰＩ − ＬＥＤ ２ケーブル（Ｆ）組
(1)
22 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
23 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
24 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
25 HX-0029400-00 FIXED BASE
固定ベース
(4)
26 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
27 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.84)
28 HX-0044000-00 CABLE BAND
束線バンド
(4)
29 400-84711 FPI BRACKET L
ＦＰＩ ブラケット Ｌ
(2)
30 400-94220 FPI REAR ASSY
ＦＰＩ リア組
1
31 400-84711 FPI BRACKET L
ＦＰＩ ブラケット Ｌ
(2)
32 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
33 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.84)
34 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
35 HX-0029400-00 FIXED BASE
固定ベース
(4)
36 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
37 400-84712 FPI BRACKET R
ＦＰＩ ブラケット Ｒ
(2)
38 400-94222 FPI BRACKET REAR ASSY
ＦＰＩ ブラケットリア組
(2)
39 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(3)
40 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
41 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(3)
42 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
43 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
44 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
45 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
46 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
47 400-93067 FPI-LED 2 CABLE(R) ASM
ＦＰＩ-ＬＥＤ ２ケーブル（Ｒ）組
(1)
48 400-47371 FPI BRACKET
ＦＰＩ ブラケット
(1)
49 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
50 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(6)
51 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
52 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
53 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
54 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
55 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
56 400-93066 FPI-LED 1 CABLE(R) ASM
ＦＰＩ − ＬＥＤ １ケーブル（Ｒ）組
(1)
57 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
- 83 -

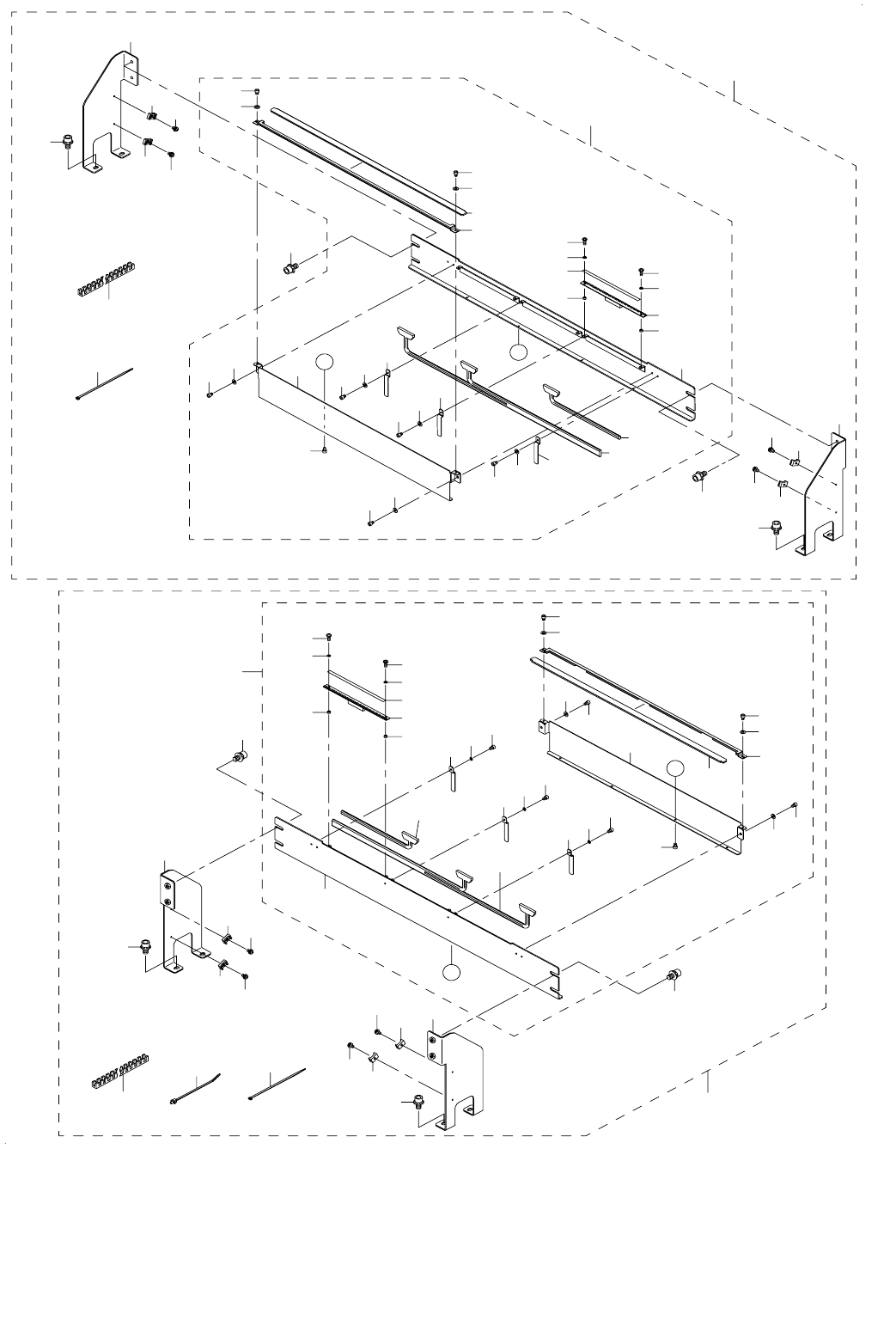

42.CVS COMPONENTS
