- 103 - 52. CONVEYOR EXTENTION COMPONENTS コンベア延長関係 ７ ８ １５ １８ １９ ２０ ９ １０ １１ １２ １３ １４ ４２ ４３ ２１ ２２ ５０ ５１ ２３ １９ ２０ ２３ ２４ ２４ ２５ ２６ ２７ ２８ ２５ ２６ ５６ ５７ ２９ ３４ ３５ ３８ ３９ ５０ ５１ ４２ ４３ ５３ ５２ ５６ ５７ ５４ ５５ ４８ ４９ ５２ ２７ ２８ ５３ ５４ ５５ ３６ ３７ ４…
- 102 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR JE ＪＥ 用
#03....FOR CH ＣＨ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-27209 FCS PWB ASM(FOR FCS)
ＦＣＳガラス基板組
1
2 400-11454 GLASS PWB(FOR MNVC)
ガラスジグ基板（ＭＮＶＣ）
(1)
3 400-18223 JIG PWB BASE(FOR CHIP)
治具基板ベース（チップ）
(1)
4 400-27196 DRAWING PAPER
色画用紙（黒）
(1)
5 400-34082 FCS POSITIONING SEAL
ＦＣＳポジショニングシール
1
6 400-20304 FCS JIG CHIP B
ＦＣＳ治具チップＢ
2
7 400-27147 SILICON SHEET
シリコンシート
96
8 E2101-998-000 JIG NOZZLE A (V001)
治具ノズルＡ（Ｖ００１）
1
9 400-27210 FCS CARRYING CASE
ＦＣＳキャリングケース
1
10 400-66810 INNER PACKAGE A
インナーパッケージＡ
1
11 400-66811 INNER PACKAGE B
インナーパッケージＢ
1
12 400-27198 MENDING TAPE
メンディングテープ
1
13 400-27316 FCS JIF CHIP CASE
ＦＣＳ治具チップケース
1
14 400-27312 FCS JIG CHIP HOLDER
ＦＣＳ治具チップホルダ
(1)
15 400-27313 INNER A
インナーＡ
(2)
16 400-27314 INNER B
インナーＢ
(1)
17 400-27315 INNER C
インナーＣ
(2)
18 400-27410 INNER D
インナーＤ
(1)
19 400-11453 CAL PIECE G
ＣＡＬピースＧ
2
20
#01
400-71544 FCS OPERATION MANUAL(ST)
ＦＣＳ操作マニュアル（ＳＴ）
1
21
#02
400-71545 FCS OPERATION MANUAL(JE)
ＦＣＳ操作マニュアル（ＪＥ）
1
22
#03
400-71546 FCS OPERATION MANUAL(CH)
ＦＣＳ操作マニュアル（ＣＨ）
1
23 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
24 400-66812 CUSHION A
クッションＡ
1
25 400-66813 CUSHION B
クッションＢ
1
26 400-27235 TRAYSEE
めがね拭き
1
27 400-46647 JIG NOZZLE LNC
治具ノズルＬＮＣ
1
- 103 -

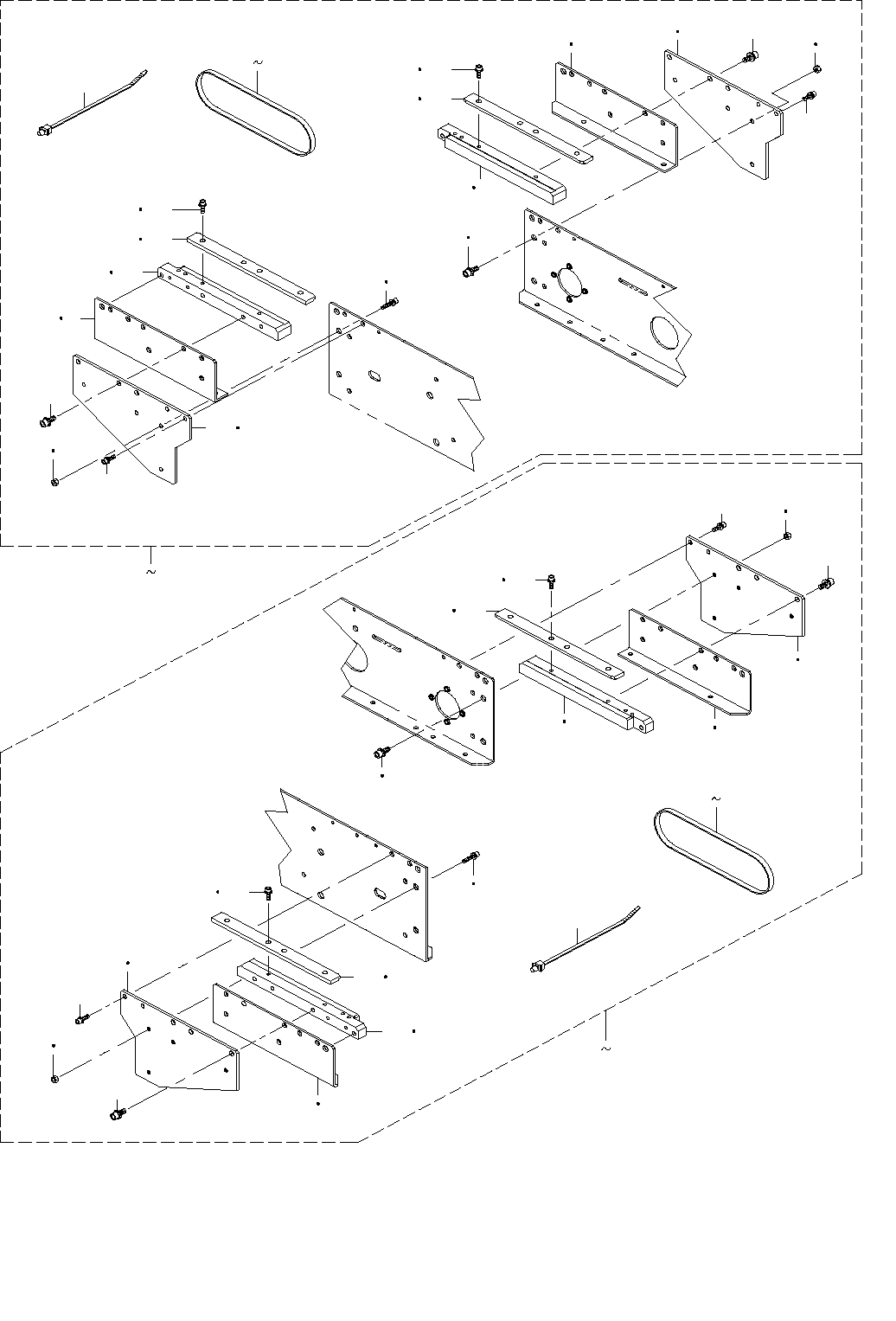

52.CONVEYOR EXTENTION COMPONENTS
コンベア延長関係
７ ８
１５
１８
１９
２０
９
１０
１１
１２
１３
１４
４２
４３
２１
２２
５０
５１
２３
１９
２０
２３
２４
２４
２５
２６
２７
２８
２５
２６
５６
５７
２９
３４ ３５
３８ ３９
５０ ５１
４２ ４３
５３
５２
５６ ５７
５４ ５５
４８ ４９
５２
２７ ２８
５３
５４ ５５
３６ ３７
４０ ４１
１３ １４
２１
２２
４８ ４９
４４ ４７
５８
５ ６
１ ４
３０ ３３
- 104 -
NOTE( 注記 ) #01....FOR LEFT SIDE(150MM(M)) 左側（１５０ ＭＭ（Ｍ））用
#02....FOR LEFT SIDE(250MM(M)) 左側（２５０ ＭＭ（Ｍ））用
#03....FOR LEFT SIDE(150MM(L)) 左側（１５０ ＭＭ（Ｌ））用
#04....FOR LEFT SIDE(250MM(L)) 左側（２５０ ＭＭ（Ｌ））用
#05....FOR LEFT SIDE(150MM,150MM(L)) 左側（１５０ ＭＭ，１５０ ＭＭ（Ｌ））用
#06....FOR LEFT SIDE(250MM,250MM(L)) 左側（２５０ ＭＭ，２５０ ＭＭ（Ｌ））用
#07....FOR RIGHT SIDE(150MM(M)) 右側（１５０ ＭＭ（Ｍ））用
#08....FOR RIGHT SIDE(250MM(M)) 右側（２５０ ＭＭ（Ｍ））用
#09....FOR RIGHT SIDE(150MM(L)) 右側（１５０ ＭＭ（Ｌ））用
#10....FOR RIGHT SIDE(250MM(L)) 右側（２５０ ＭＭ（Ｌ））用
#11....FOR RIGHT SIDE(150MM(M),150MM(L)) 右側（１５０ ＭＭ（Ｍ），１５０ ＭＭ（Ｌ））用
#12....FOR RIGHT SIDE(250MM(M),250MM(L)) 右側（２５０ ＭＭ（Ｍ），２５０ ＭＭ（Ｌ））用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-14918 CONVEYOR EXTENSION 150 M_ASM_L
搬送延長１５０Ｍ組＿Ｌ
1
2
#02
401-14919 CONVEYOR EXTENSION 250 M_ASM_L
搬送延長２５０Ｍ組＿Ｌ
1
3
#03
401-52996 CONVEYOR EXTENSION 150 L_ASM_L
搬送延長１５０Ｌ組＿Ｌ
1
4
#04
401-14921 CONVEYOR EXTENSION 250 L_ASM_L
搬送延長２５０Ｌ組＿Ｌ
1
5
#05
400-11053 RAIL PLATE F(150)
レールプレートＦ（１５０）
(1)
6
#06
400-11060 RAIL PLATE F(250)
レールプレートＦ（２５０）
(1)
7
#05
400-11054 RAIL PLATE R(150)
レールプレートＲ（１５０）
(1)
8
#06
400-11061 RAIL PLATE R(250)
レールプレートＲ（２５０）
(1)
9
#05
400-11055 RAIL F(150)
レールＦ（１５０）
(1)
10
#06
400-11062 RAIL F(250)
レールＦ（２５０）
(1)
11
#05
400-11056 RAIL R(150)
レールＲ（１５０）
(1)
12
#06
400-11063 RAIL R(250)
レールＲ（２５０）
(1)
13
#05
400-11057 PWB GUIDE EX(150)
ＰＷＢガイドＥＸ（１５０）
(2)
14
#06
400-11064 PWB GUIDE EX(250)
ＰＷＢガイドＥＸ（２５０）
(2)
15
#01
401-14731 CONVEYOR_BELT_M_EX150
コンベアベルトＭ＿ＥＸ１５０
(2)
16
#02
401-14732 CONVEYOR_BELT_M_EX250
コンベアベルトＭ＿ＥＸ２５０
(2)
17
#03
400-11058 CONVEYOR BELT EX(150)
コンベアベルトＥＸ（１５０）
(2)
18
#04
400-11065 CONVEYOR BELT EX(250)
コンベアベルトＥＸ（２５０）
(2)
19
#05
400-11072 JOINT PLATE F(150)
ジョイントプレートＦ（１５０）
(2)
20
#06
401-40931 JOINT_PLATE_250
ジョイントプレート＿２５０
(2)
21
#05
SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
22
#06
SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
23 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
24 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
25
#05
SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
26
#06
SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
27
#05
NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
(8)
28
#06
NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
(12)
29 HX-0044000-00 CABLE BAND
束線バンド
(5)
30
#07
401-14935 CONVEYOR EXTENSION 150 M_ASM_R
搬送延長１５０Ｍ組Ｒ
1
31
#08
401-14936 CONVEYOR EXTENSION 250 M_ASM_R
搬送延長２５０Ｍ組Ｒ
1
32
#09
401-14937 CONVEYOR EXTENSION 150 L_ASM_R
搬送延長１５０Ｌ組Ｒ
1
33
#10
401-14938 CONVEYOR EXTENSION 250 L_ASM_R
搬送延長２５０Ｌ組Ｒ
1
34
#11
400-11053 RAIL PLATE F(150)
レールプレートＦ（１５０）
(1)
35
#12
400-11060 RAIL PLATE F(250)
レールプレートＦ（２５０）
(1)
36
#11
400-11054 RAIL PLATE R(150)
レールプレートＲ（１５０）
(1)
37
#12
400-11061 RAIL PLATE R(250)
レールプレートＲ（２５０）
(1)
38
#11
400-11055 RAIL F(150)
レールＦ（１５０）
(1)
39
#12
400-11062 RAIL F(250)
レールＦ（２５０）
(1)
40
#11
400-11056 RAIL R(150)
レールＲ（１５０）
(1)
41
#12
400-11063 RAIL R(250)
レールＲ（２５０）
(1)
42
#11
400-11057 PWB GUIDE EX(150)
ＰＷＢガイドＥＸ（１５０）
(2)
43
#12
400-11064 PWB GUIDE EX(250)
ＰＷＢガイドＥＸ（２５０）
(2)
44
#07
401-14731 CONVEYOR_BELT_M_EX150
コンベアベルトＭ＿ＥＸ１５０
(2)
45
#08
401-14732 CONVEYOR_BELT_M_EX250
コンベアベルトＭ＿ＥＸ２５０
(2)
46
#09
400-11058 CONVEYOR BELT EX(150)
コンベアベルトＥＸ（１５０）
(2)
47
#10
400-11065 CONVEYOR BELT EX(250)
コンベアベルトＥＸ（２５０）
(2)
48
#11
400-11072 JOINT PLATE F(150)
ジョイントプレートＦ（１５０）
(2)
49
#12
401-40931 JOINT_PLATE_250
ジョイントプレート＿２５０
(2)
50
#11
SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
51
#12
SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
52 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
53 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
54
#11
SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
55
#12
SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
56
#11
NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
(8)
57
#12
NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
(12)
58 HX-0044000-00 CABLE BAND
束線バンド
(5)
