- 25 - 13. COVER COM PONENTS(3) カバー関係（３） ４４ ６７ ６６ ９６ ９６ ９５ ９２ ９２ ９４ ９４ ９３ ９３ ９１ ９１ ９０ ９０ ９７ ４５ Ａ ７９ ７８ Ａ ８６ ８５ ８４ ５９ ８２ ７９ ７２ ７１ ７０ ６９ ６８ ６５ ６４ ６３ ６２ ６１ ６０ ４８ ５１ ４９ ４８ ４８ ４６ ８８ ３６ ３ １ ２ １１ ４０ ３９ ３８ ３７ ４０ ３９ ３８ ４２ ３６ ４３ ３…
- 24 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE M(EN) Ｍ（ＥＮ）仕様
#03....TYPE L Ｌ 仕様
#04....TYPE L(EN) Ｌ（ＥＮ）仕様
#05....FOR EN ＥＮ 用
#06....FOR 3010ACL ３０１０ ＡＣＬ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47255 COVER_RUR(M)_ASM
カバー＿ＲＵＲ（Ｍ）＿組
1
2
#02
401-47257 COVER_RUR(M_EN)_ASM
カバー＿ＲＵＲ（Ｍ＿ＥＮ）＿組
1
3
#03
401-47256 COVER_RUR(L)_ASM
カバー＿ＲＵＲ（Ｌ）＿組
1
4
#04
401-47258 COVER_RUR(L_EN)_ASM
カバー＿ＲＵＲ（Ｌ＿ＥＮ）＿組
1
5
#06
401-58869 COVER_RUR_ASM_10ACL
カバー＿ＲＵＲ＿組＿１０ＡＣＬ
1
6 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
7 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
8 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
10 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
11 HX-0009600-0A EDGING BUSH
エッジングブッシュ
(0.015)
12 SM-6053502-TN HEXAGONAL-HOLE BOLT M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
13 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
14 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
15 401-46405 COVER LOCK SV ASM
カバーロック ＳＶ組
(1)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
17 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
18 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
21 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
22 401-47199 SWITCH_PANEL_COVER
スイッチパネルカバー
(1)
23 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
24 401-47276 SWITCH_PANEL_R_ASM
スイッチパネルＲ組
(1)
25
#05
401-47277 SWITCH_PANEL_R(EN)_ASM
スイッチパネルＲ（ＥＮ）組
(1)
26
#06
401-58875 SW_PANEL_R_10ACL_ASM
ＳＷ＿パネル＿Ｒ＿１０ＡＣＬ＿組
(1)
27 HX-0035400-0H SPACER
スペーサ
(6)
28 HX-0070600-0A MOUNT BASE
マウントベース
(3)
29 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
30 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
31 401-48275 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
32
#05
401-48279 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
(1)
33 HX-0035400-0M STUD
基板サポート
(2)
34 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(2)
35 HA-0055200-30 BEZEL
ベゼル
(2)
36 HA-0055200-10 LENS RED
レンズ 赤
(1)
37 HA-0055200-1B LENS GREEN
レンズ 緑
(1)
38 HX-0032600-0A BUSH
ブッシュ
(4)
39 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
(1)
40
#05
401-31990 EMG SW R CABLE ASM (EN)
ＥＭＧ ＳＷ Ｒ ケーブル組（ＥＮ）
(1)
41
#05
HA-0062600-10 SWITCH
スイッチ
(1)
42 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
43 401-47128 SWITCH_PANEL
スイッチパネル
(1)
44 HX-0035400-0A BOARD PARTS
基板パーツ
(2)
45
#06
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
46
#06
401-58859 USB_HOLE_COVER
ＵＳＢ＿ホール＿カバー
(1)
47
#06
SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
48 401-47200 COVER_RUR
カバー＿ＲＵＲ
(1)
49 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(2)
50 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
51
#03
401-47134 COVER_RUR_L_BR
カバー＿ＲＵＲ＿Ｌ＿ＢＲ
(1)
52 401-47139 FEEDER_COVER_GUIDE_R
フィーダカバーガイト＿Ｒ
(1)
53 HX-0032600-0P GROMMET
ドームプラグ
(1)
54 HX-0009600-00 EDGING BUSH
エッジングブッシュ
(0.223)
55 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(2)
56 401-47127 MOTOR_COVER_KB
モーターカバーＫＢ
(1)
57 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(6)
58
#06
401-58853 COVER_RUC_BR
カバーＲＵＣブラケット
(1)
59
#06
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
60 401-47253 COVER_RUL(M)_ASM
カバー＿ＲＵＬ（Ｍ）＿組
1
61
#03
401-47254 COVER_RUL(L)_ASM
カバー＿ＲＵＬ（Ｌ）＿組
1
62
#06
401-58870 COVER_RUL_ASM_10ACL
カバー＿ＲＵＬ＿組＿１０ＡＣＬ
1
63 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
64 401-47278 FEEDER_SIDE_COVER_R_ASM
フィーダサイドカバー＿Ｒ＿組
(1)
65 401-47137 FEEDER_SIDE_COVER_R_A
フィーダサイドカバー＿Ｒ＿Ａ
(1)
66 401-47138 FEEDER_SIDE_COVER_R_B
フィーダサイドカバー＿Ｒ＿Ｂ
(1)
67 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
68 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
69 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
70 401-11672 FC_GUIDE_L
ＦＣ＿ガイド＿Ｌ
(1)
71 HX-0009600-00 EDGING BUSH
エッジングブッシュ
(0.184)
72 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
73 401-47136 COVER_RUL
カバー＿ＲＵＬ
(1)
74 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(2)
75 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
76
#03
401-47133 COVER_RUL_L_BR
カバー＿ＲＵＬ＿Ｌ＿ＢＲ
(1)
77 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
78
#06
L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ１４
(1)
79
#06
401-58860 COVER_RUL_PLATE
カバーＲＵＬプレート
(1)
80
#06
400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
81
#06
401-58853 COVER_RUC_BR
カバーＲＵＣブラケット
(1)
82
#06
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
- 25 -

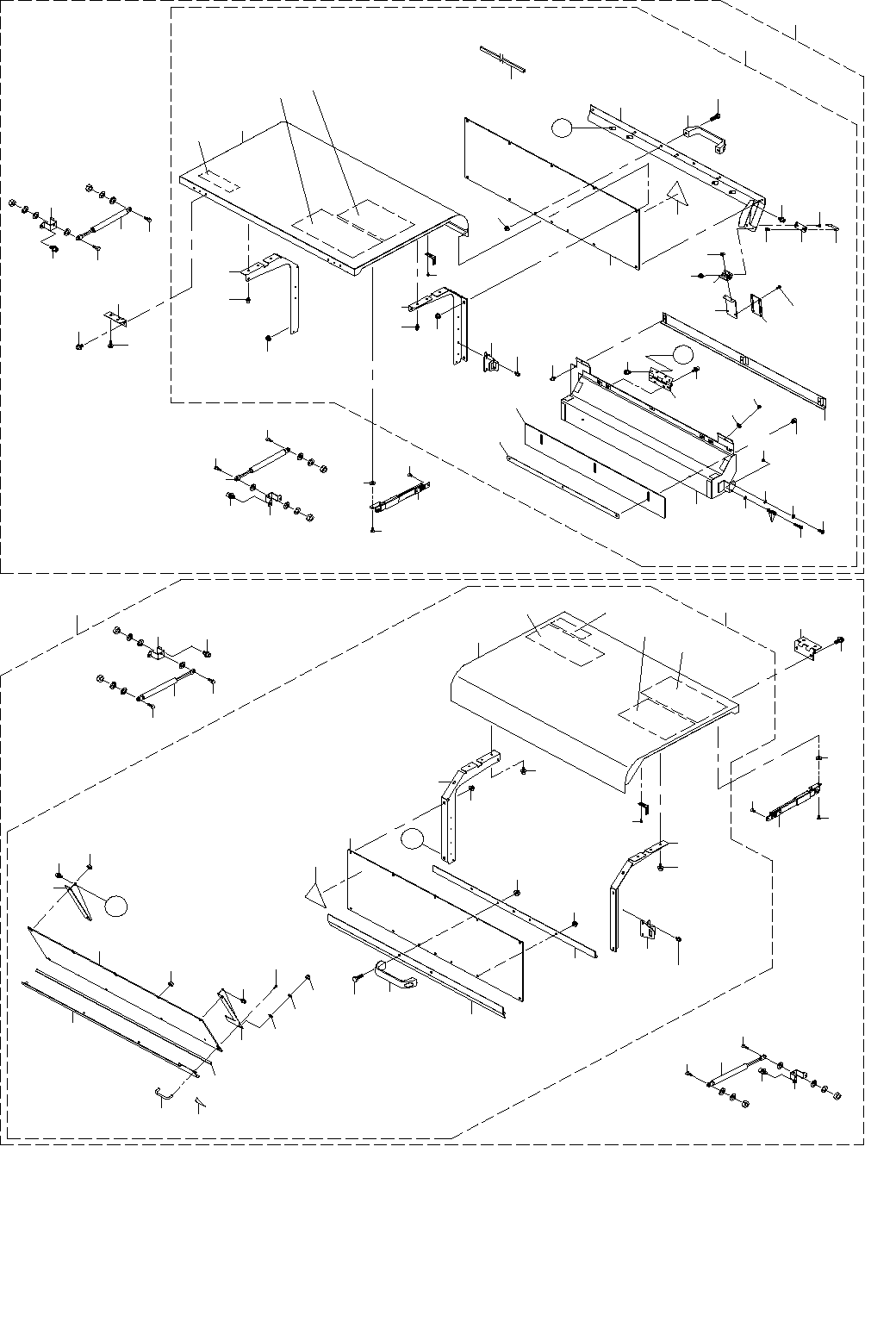

13.COVER COMPONENTS(3)
カバー関係（３）
４４
６７
６６
９６
９６
９５
９２
９２
９４
９４
９３
９３
９１
９１
９０
９０
９７
４５
Ａ
７９
７８
Ａ
８６
８５
８４
５９
８２
７９
７２
７１
７０
６９
６８
６５
６４
６３
６２
６１
６０
４８
５１
４９
４８
４８
４６
８８
３６
３
１
２
１１
４０
３９
３８
３７
４０
３９
３８
４２
３６
４３
３１
３２
３０
２７
１０
２０
１８
７
６
６
４
５
４１
３５
８９
７３
７３
７４
７４
７６
７５
７７
８７
１４
９
１２
１３
９
１４
１５
１６
８
１７
１９
Ｂ
Ｂ
１２
２３
２４
２２
２１
２５
２６
２８
２９
３３
３７
８０
８３
５６
５７
５８
５５
８１
５０
５０
９２
９２
４７
５２
５３
５４
３８
３８
３４
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47269 SAFETY_COVER_F_UNIT
セーフティカバーＦユニット
1
2 401-47279 SAFETY_COVER_F_ASM
セーフティカバーＦ組
(1)
3 401-47152 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
4 401-47153 SAFETY_COVER_STAY_FL_U
セーフティカバーステイ＿ＦＬ＿Ｕ
(1)
5 401-47154 SAFETY_COVER_STAY_FR_U
セーフティカバーステイ＿ＦＲ＿Ｕ
(1)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
7 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
8 401-34624 SCF_PLATE_BACK_BR
ＳＣＦプレートバックブラケット
(1)
9 NM-3050610-SF FLANGE NUT M5
フランジ付きナット Ｍ５
(10)
10 401-47155 SCF_PLATE_FIXED_BR_UL
ＳＣＦプレート固定ＢＲ＿ＵＬ
(1)
11 401-47156 SCF_PLATE_FIXED_BR_UR
ＳＣＦプレート固定ＢＲ＿ＵＲ
(1)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
13 401-47157 SCF_PLATE_FIXED_BR_U
ＳＣＦプレート固定ＢＲ＿Ｕ
(1)
14 NM-3050610-SF FLANGE NUT M5
フランジ付きナット Ｍ５
(5)
15 401-22998 HANDLE
ハンドル
(1)
16 SM-9062003-SC SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
17 NM-3060810-SF NUT M6
フランジ付きナット
(2)
18 401-34623 SCF_PLATE_B
ＳＣＦプレート Ｂ
(1)
19 401-47158 SCF_PLATE_FIXED_BR_B
ＳＣＦプレート固定ＢＲ＿Ｂ
(1)
20 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
21 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ４ Ｌ＝１２
(2)
22 NM-7050032-SC NUT M5
六角袋ナット
(4)
23 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
24 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(4)
25 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
26 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
27 400-80490 KEY_SCREW
キーねじ
(2)
28 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
29 CM-3002000-06 FINGER INJURY CAUTION LABEL(100)
指けが注意シール（１００）
(1)
30 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
31 400-79329 CAUTION SEAL
注意シール
(1)
32 400-79330 EXCHANGE SEAL
交換シール
(1)
33 CM-3002000-04 LABEL (50)
指けが注意シール（５０）
(1)
34 401-47721 LOCATION_LABEL_10VA
ロケーションラベル１０ＶＡ
(1)
35 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
36 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
37 401-22999 GAS_SPRING
ガススプリング
(2)
38 400-38381 STEP SCREW
段付きねじ
(4)
39 401-51272 GS_BRACKET_TYPE2
ＧＳブラケット＿ＴＹＰＥ２
(2)
40 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
41 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
42 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
43 400-77321 STAY
ステイ
(1)
44 401-47270 SAFETY_COVER_R_UNIT
セーフティカバーＲユニット
1
45 401-47280 SAFETY_COVER_R_ASM
セーフティカバーＲ組
(1)
46 401-47153 SAFETY_COVER_STAY_FL_U
セーフティカバーステイ＿ＦＬ＿Ｕ
(1)
47 401-47154 SAFETY_COVER_STAY_FR_U
セーフティカバーステイ＿ＦＲ＿Ｕ
(1)
48 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(10)
49 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
50 NM-3050610-SF FLANGE NUT M5
フランジ付きナット Ｍ５
(10)
51 401-47159 SCF_PLATE_FIXED_BR_R
ＳＣＦプレート固定ＢＲ＿Ｒ
(1)
52 401-22998 HANDLE
ハンドル
(1)
53 SM-9062003-SC SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
54 NM-3060810-SF NUT M6
フランジ付きナット
(2)
55 401-13968 HANDLE_S
ハンドル＿Ｓ
(1)
56 SM-1041001-SC SCREW M4X0.7 L=10
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
(2)
57 401-13965 HANDLE_PLATE
ハンドル＿プレート
(1)
58 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(2)
59 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
(2)
60 401-13966 SPRING_TYPE_HINGE
スプリングタイプヒンジ
(1)
61 401-47160 FEEDER_SIDE_COVER_R_A
フィーダサイドカバーＲ＿Ａ
(1)
62 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
63 401-47161 FEEDER_SIDE_COVER_R_B
フィーダサイドカバーＲ＿Ｂ
(1)
64 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
65 401-47162 FEEDER_COVER
フィーダカバー
(1)
66 400-55159 COVER GUARD R
カバーガードＲ
(1)
67 400-55160 COVER NUT PLATE
カバーナットプレート
(1)
68 400-93798 LAURETTE_SCREW
つまみ付きねじ
(2)
69 400-49671 COVER CUSHION
カバークッション
(2)
70 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
71 401-47163 F_C_HINGE_COVER
Ｆ＿Ｃヒンジカバー
(1)
72 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(3)
73 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
74 SB-1040001-00 BEARING
ミニチュアベアリング
(4)
75 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２０
(1)
76 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
(1)
77 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
78 E1196-725-000 FC HINGE
ＦＣヒンジ
(2)
79 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
80 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
81 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
82 400-80490 KEY_SCREW
キーねじ
(2)
83 CM-3002000-06 FINGER INJURY CAUTION LABEL(100)
指けが注意シール（１００）
(1)
84 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
85 400-79329 CAUTION SEAL
注意シール
(1)
86 400-79330 EXCHANGE SEAL
交換シール
(1)
87 HX-0009600-00 EDGING BUSH
エッジングブッシュ
(0.765)
88 401-47152 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
89 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
90 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
91 401-22999 GAS_SPRING
ガススプリング
(2)
92 400-38381 STEP SCREW
段付きねじ
(4)
93 401-51272 GS_BRACKET_TYPE2
ＧＳブラケット＿ＴＹＰＥ２
(2)
94 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
95 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
96 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
97 400-77321 STAY
ステイ
(1)
